کنترل وسایل برقی با تلفن کننده G1

سیم بندی Relay01+ برای کنترل دربازکن و وسایل برقی

Relay01 کلاسیک، برای کنترل وسایل برقی یا دربازکن از طریق خروجی‌های Z4 Ultra و تلفن‌کنندۀ G1 Ultra طراحی شده است. به کمک این رله میتوانید دربازکن و یا هر وسیله برقی را از طریق ریموت  یا اپلیکیشن کنترل کنید.

 برای نصب رله داشتن مهارت برقکاری الزامی است و عدم رعایت نکات ایمنی میتواند موجب برق گرفتگی یا حریق شو

  کنترل دربازکن با ریموت

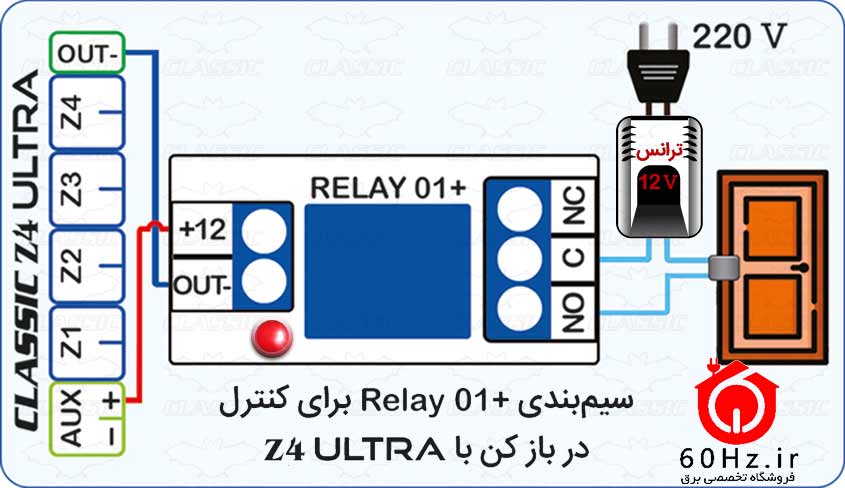

رای کنترل دربازکن با ریموت لازم است دربازکن را به خروجی Z4 Ultra وصل نمایید.

ابتدا خروجی Z4 Ultra را به روش زیر روی حالت دربازکن قرار دهید:

۳- دکمۀ در () یکی از ریموت‌ها را لحظه‌ای فشار دهید، سپس دکمۀ LRN را رها کنید.

 برد Relay 01 در محل مخصوص داخل جعبه Z4 Ultra نصب می‌شود.

 حال با زدن دکمۀ در () روی ریموت، دربازکن عمل خواهد کرد؛ بطور همزمان چراغ روی برد Relay 01 نیز روشن می‌شود.

 در ریموت‌های طرح قدیم، دربازکن با دکمۀ زنگوله () عمل می‌کند.

 اگر کنتاکت رله برق 220 ولت را کنترل می‌کند، برای جلوگیری از خطر برق‌گرفتگی، برد باید در داخل یک جعبه عایق قرار گیرد.

 اگر بارهای الکتریکی سلفی نظیر موتور کنترل می‌شوند، باید یک وریستور مناسب جهت حذف پارازیت، موازی کنتاکت رله قرار گیرد.

 مسئولیت رعایت کلیۀ اصول ایمنی و حفاظتی بر عهدۀ نصب کننده است.

کنترل دربازکن با اپلیکیشن

۱- تنظیم خروجی تلفن‌کننده: سیم‌بندی دربازکن روی خروجی شماره یک تلفن‌کننده G1 Ultra انجام می‌شود. برای کنترل دربازکن لازم است خروجی روی حالت لحظه‌ای تنظیم شده باشد. پیش‌فرض کارخانه لحظه‌ایست؛ اگر بعد ازخرید دستگاه این تنظیم را تغییر داده‌اید، فرمول زیر خروجی یک G1 Ultra را از طریق صفحه کلید، به حالت لحظه‌ای برمی‌گرداند (از چپ به راست):

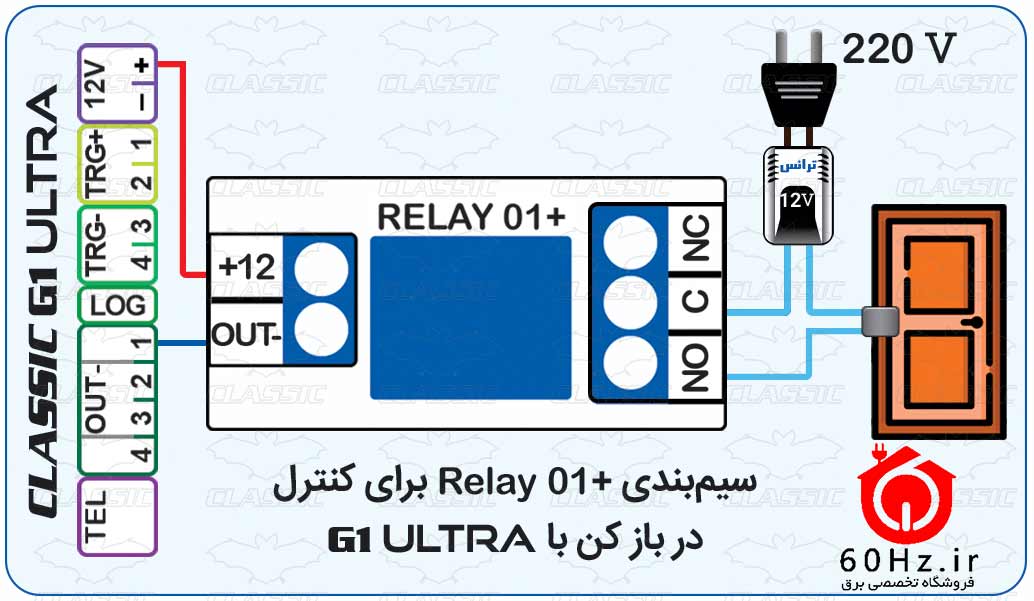

۲- سیم‌بندی: سیم بندی رله 01+، دربازکن و G1 Ultra را طبق نقشه زیر انجام دهید (برای بزرگنمایی روی تصویر بزنید):

 اگر بارهای الکتریکی سلفی، نظیر موتور کنترل می‌شوند، لازم است یک وریستور مناسب، برای حذف پارازیت موازی کنتاکت رله قرار گیرد.
 مسئولیت رعایت اصول ایمنی و حفاظتی بر عهده نصب کننده است.

 اگر کنتاکت رله برق 220 ولت را کنترل می‌کند، برای جلوگیری از خطر برق‌گرفتگی، برد باید در داخل یک جعبه عایق قرار گیرد.

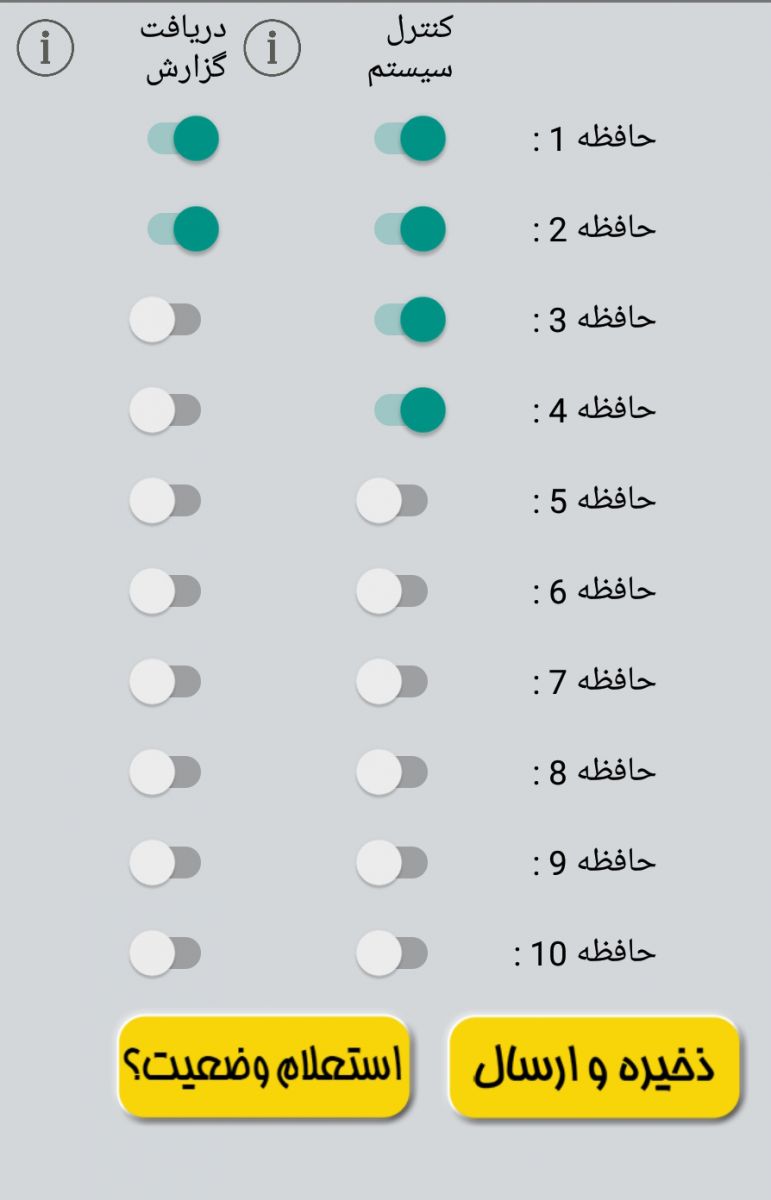

۴- در اپلیکیشن کلاسیک SETUP، برای حافظه ای که شماره خود را در آن ذخیره نمودید، در بخش «دسترسی ها»، «کنترل سیستم» را فعال کنید. در این اپلیکیشن به طور پیش فرض امکان کنترل سیستم برای حافظه های 1 تا 4 روشن است. می‌توانید به دلخواه برای هر یک از ده حافظه اول این دسترسی را خاموش یا روشن کنید.

 بعد از انجام مراحل 1 تا 4، می‌توانید با دکمه  در اپلیکیشن Z4 فارسی، هر کجا که هستید دربازکن را کنترل کنید.

 در کاربردهای صنعتی، کنترل خروجی‌های G1 از طریق اپلیکیشن G1 pro و برای سیستم‌های قدیمی‌تر،از طریق اپلیکیشن G1+ نیز ممکن است.

 باز کردن در از طریق ریموت، با سیم‌بندی روی خروجی Z4 Ultra انجام می‌شود. در این حالت تنها به تهیه رله نیاز دارید و کنترل دربازکن به برد آنتن دهی ریموت محدود است.

 اگر کنتاکت رله برق 220 ولت را کنترل می‌کند، برای جلوگیری از خطر برق‌گرفتگی، برد باید در داخل یک جعبه عایق قرار گیرد.

 اگر بارهای الکتریکی سلفی نظیر موتور کنترل می‌شوند، باید یک وریستور مناسب جهت حذف پارازیت، موازی کنتاکت رله قرار گیرد.

 مسئولیت رعایت کلیۀ اصول ایمنی و حفاظتی بر عهدۀ نصب کننده است.
