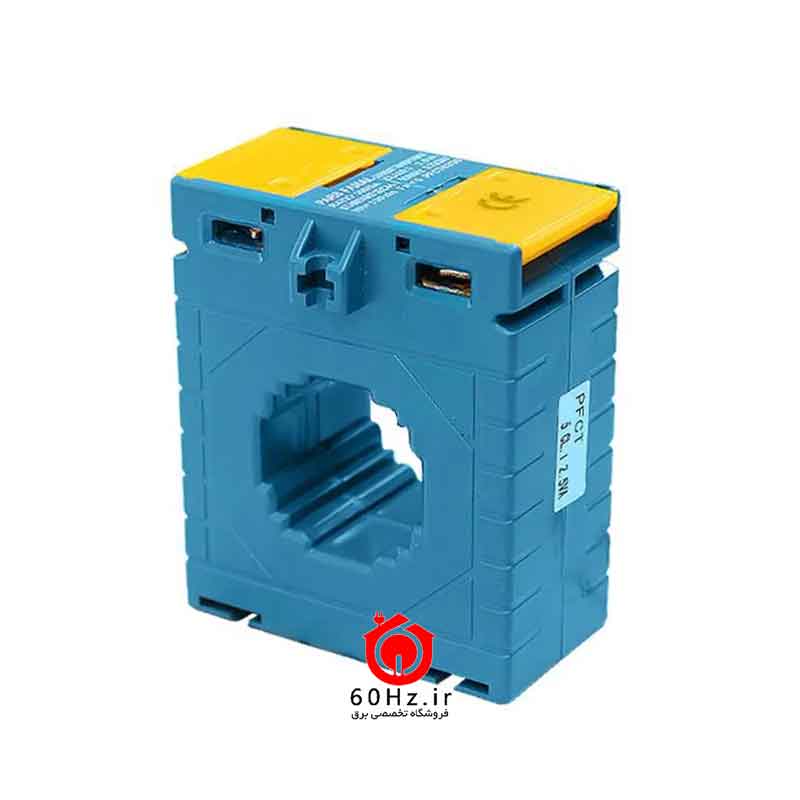

ترانس جریان 5-100 پارس فانال PFCT30

کد کالا: PFCT-30-100-5 اولین نظر را بنویسید
ویژگی‌های محصول
  • نسبت تبدیل100/5
  • کلاس1

معرفی محصول

ترانس جریان 5-100 پارس فانال PFCT30

ترانس جریان CT پارس فانال

ترانسفورماتور Current Transformer جریان یا CT برای تبدیل جریان زیاد به مقدار کم و ایزوله کردن شبکه های فشار قوی از سیستم های اندازه گیری و حفاظت مورد استفاده قرار می گیرد.

نحوه عملکرد ترانس جریان (CT)

در ابتدای خطوط انتقال و توزیع جریان ها از چند آمپر تا چند ده هزار آمپر متغیر هستند اگر این جریان ها برای مصرف کننده کنترل نشود خسارات بسیار به تجهیزات الکتریکی وارد می کند برای کنترل و اندازه گیری جریان ها از ترانس جریان استفاده می شود. ترانسفورماتور جریان وسیله ای است که بر اساس اصل القای الکترومغناطیسی جریان زیادی را در سمت اولیه به یک جریان کوچک در حد استاندارد 1 تا 5 آمپر در سمت ثانویه تبدیل می کند.





ترانس جریان تشکیل شده از دو سیم پیچ اولیه و ثانویه است جریان اصلی از سیم پیچ اولیه عبور کرده و پس از گذر جریان اندکی در حد چند آمپر به تولید می شود ترانس های جریان باید توانایی اندازه گیری و نمونه گیری جریان را در حالت عادی و هم در شرایط اضطراری جریان زیاد و یا خطاهای احتمالی را داشته باشد ولتاژی که در سیم پیچ اولیه ترانس های جریان وارد می شود همان ولتاژ نامی پست است و ولتاژی که در سیم پیچ ثانویه تولید می شود در حد چند آمپر است به همین دلیل باید بین سیم پیچ اولیه و ثانویه ایزولاسیون بسیار مناسبی انجام شود.

کلاس دقت ترانس جریان

میزان خطای ترانس ها با توجه به کلاس دقیق آن ها مشخص می گردد برای ترانس جریان با هسته اندازه گیری درصد خطای جریان را در جریان نامی ارائه می دهند مثلاً کلاس دقت 0/5 یعنی 0/5 % خطا در جریان نامی.

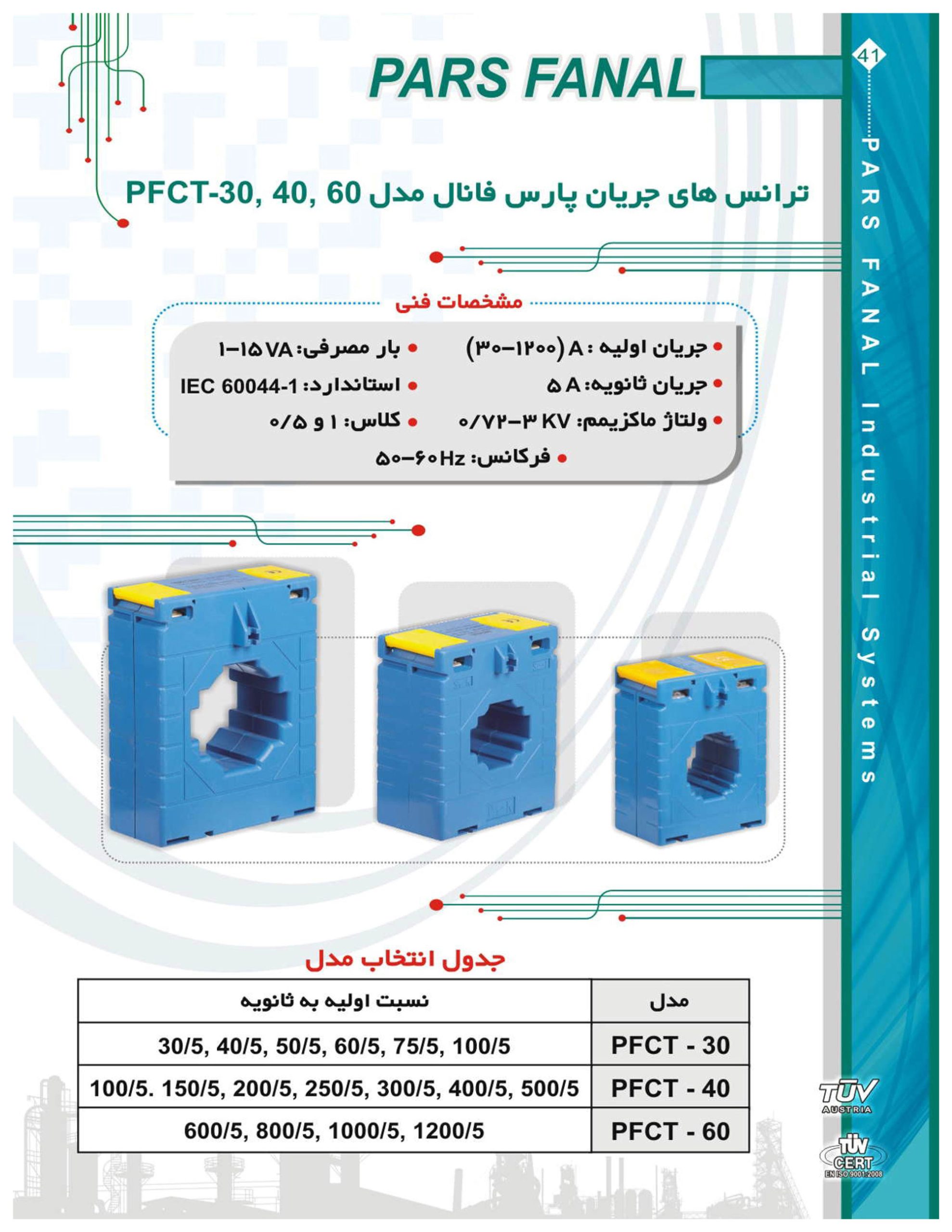

بروشور ترانس جریان پارس فانال 1233181126 scaled

ویژگی ها ترانس جریان 5-100 پارس فانال PFCT30

  • بدنه مقاوم و مقاومت در برابر گرد و غبار
  • طول عمر بالا
  • تحت لیسانس آلمان
  • دارای تاییدیه و استانداردهای معتبر بین المللی   IEC 60044-1
  • دارای امکان پلمپ ترانس
  • قابلیت نصب در مدارهای شبکه سه فاز تا 300 آمپر
  • ترانس جریان 5-100 پارس فانال PFCT30

مشخصات فنی

مشخصات فنی ترانس جریان 5-100 پارس فانال PFCT30

مدلPFCT-30-100-5
وزن 500 گرم
ابعاد 10 × 10 × 10 سانتیمتر
نسبت تبدیل

کلاس

دانلود کاتالوگ

کاتالوگ این کالا هنوز بارگذاری نشدهبرای دریافت دیتاشیت یا کاتالوگ پیام بدهید.
