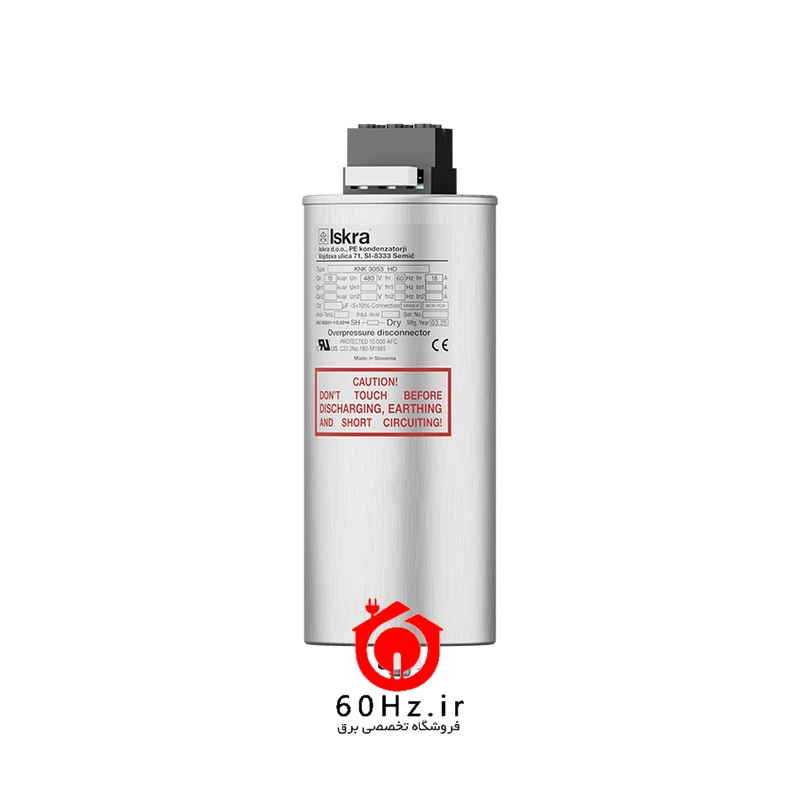

خازن 30 کیلووار ایسکرا

ظرفیت نامی یک خازن
مقدار ظرفیت خازنی که خازن برای آن طراحی شده است.
RATEDoutputOf یک خازن Qn
توان راکتیو مشتق شده از مقادیر نامی ظرفیت، فرکانس و ولتاژ.
ولتاژ نامی یک خازن Un
MEAN OF MAX. مقدار مجاز ولتاژ AC سینوسی در عملکرد پیوسته.
فرکانس نامی یک خازن fn
فرکانس که خازن برای آن طراحی شده است.
جریان نامی یک خازن در
مقدار RMS جریان در ولتاژ و فرکانس نامی، به استثنای اعوجاج هارمونیک، تحمل ظرفیت و
سوئیچینگ گذرا.
حداکثر ولتاژ مجاز A.C یک خازن Umax
حداکثر ولتاژ RMS، که خازن می تواند به طور دائم در معرض آن قرار گیرد.
حداکثر جریان AC مجاز یک خازن Imax
حداکثر مقدار RMS جریان مجاز در عملیات مستمر. مقدار دقیق برای هر خازن را می توان در آن یافت
نمودارهای داده. ارزش RMS بالاتر از آنچه در نمودارهای داده بیان شده است، نیاز به تنظیمات در ساخت و ساز دارد و در دسترس است
بنا به درخواست.
دمای هوای محیط
دمای هوا در محل پیشنهادی خازن.
پایین ترین دمای محیطی که ممکن است یک خازن در آن کار کند، برای همه خازن های KNK، -40 درجه سانتی گراد است. حد بالایی
دما با حرف نشان داده می شود:
درجه حرارت (طبق IEC60831-1)
TEMPERATURE CLASS دمای محیط درجه سانتی گراد
حداکثر میانگین حداکثر برای 24 ساعت حداکثر میانگین برای 1 سال
40 درجه سانتی گراد 30 درجه سانتی گراد 20 درجه سانتی گراد
B 45°C 35°C 25°C
C 50 ° C 40 ° C 30 ° C
D 55°C 45°C 35°C
خازن‌ها فقط در صورتی می‌توانند در طول عمر خود به طور ایمن کار کنند که همه شرایط الکتریکی و حرارتی با آنها مطابقت داشته باشد.
برچسب، برگه داده یا کاتالوگ.
دریافت
هنگامی که خازن را دریافت می کنید، مطمئن شوید که در حین حمل و نقل آسیب مکانیکی رخ ندهد. خسارات کوچک، مانند
خط و خش هیچ تاثیری بر کیفیت و عملکرد خازن نخواهد داشت. اگر خازن هایی با فرورفتگی های بزرگ دریافت می کنید
قطعات شکسته، لطفاً قبل از نصب، جهت راهنمایی در مورد رد کردن، به نزدیکترین دفتر فروش اطلاع دهید.
برای اطمینان از مطابقت مشخصات خازن با قرارداد، پلاک نام خازن را بررسی کنید.
نصب و راه اندازی
به طور کلی خازن ها باید در داخل خانه نصب شوند. نوع KNK105X، KNK305X، KNK405X را می توان به صورت عمودی یا عمودی نصب کرد
موقعیت افقی. نوع KNK50XX KNK905X باید به صورت عمودی با پایانه های عمودی نصب شود. در حین نصب MAKE
مطمئن شوید که حداقل فضای بین خازن ها 20 میلی متر است و حداقل 25 میلی متر بالای ضلع بالای خازن تا
فعال کردن تمدید قاب آلومینیومی (در صورت عملکرد غیرعادی) و متعاقبا عملکرد عادی
قطع کننده فشار بیش از حد. در پایین هر محفظه خازن یک پیچ نر M12 قرار دارد که برای نصب در نظر گرفته شده است.
و حفاظت از زمین. حداکثر گشتاور مجاز در هنگام سفت کردن یک پیچ 10 نیوتن متر است.
INRUSH CURRENT
جابجایی خازن‌ها، به‌ویژه زمانی که موازی با خازن‌های دیگر هستند، می‌تواند باعث جریان‌های هجومی بالا تا ۲۰۰ شود.
زمان های جریان اسمی. این شوک‌ها باعث ایجاد استرس اضافی به خازن می‌شوند و تأثیر بدی بر عمر مفید می‌گذارند. آی تی
برای محدود کردن جریان های ورودی ضروری است.

اتصال برق
اتصال به پایانه های خازن باید با هادی های مسی انعطاف پذیر عایق بندی شده باشد. هادی ها باید
یک مقطع مناسب برای جریان های خازن مورد انتظار از جمله بار اضافی داشته باشید. هادی ها باید مجهز باشند
دارای آستین های انتهایی یا گیره های کابل در صورت ترمینال های پیچی. هنگام اتصال خازن ها به صورت موازی از
حداکثر جریان در هر تماس.
سرب ها را به ترمینال ها لحیم نکنید. اتصالات را به صورت دوره ای بررسی کنید تا از اتصالات ضعیف و گرم شدن بیش از حد جلوگیری کنید
2
نقاط اتصال. با ترمینال های 16 و 25 میلی متری ما فقط از پیچ گوشتی های PH1 استفاده کنید.
دمای محیط
خازن ها به گونه ای طراحی شده اند که در محدوده دمایی -25 تا 55 درجه سانتیگراد به طور مداوم کار کنند. خازن ها همچنین می توانند
به طور مداوم در دمای پایین تر، تا -40 درجه سانتیگراد کار کنید. اگر دما به کمتر از -40 درجه سانتیگراد کاهش یابد، خازن ها
نباید انرژی داد، زیرا احتمال آسیب وجود دارد. دمای محیط مناسب را حفظ کنید و از آن مراقبت کنید
اتلاف گرمای کافی.
تخلیه خازن ها
به دلیل ولتاژ باقیمانده، همیشه خازن را قبل از تماس با ترمینال ها تخلیه و اتصال کوتاه می کند. ما
خازن ها تا 75 ولت کمتر از 3 دقیقه دشارژ می شوند و باید قبل از برق رسانی مجدد تا 10 درصد ولتاژ نامی دشارژ شوند. مقاومت دشارژ ممکن است در حین کار بسیار داغ شود.
در مواردی که زمان لازم بین خاموش شدن و روشن کردن مکرر باید کوتاهتر از 3 دقیقه باشد (بیشتر
استفاده در بانک های خازن اتوماتیک)، خازن ها باید با اقدامات دیگر، به عنوان مثال سریع، علاوه بر این، تخلیه شوند.
راکتورهای تخلیه یا مقاومت های تخلیه سریع.
هارمونیک
هارمونیک های بالاتر ممکن است در برخی از برنامه ها وجود داشته باشد و می تواند بر عمر مفید خازن تأثیر بگذارد. در اینگونه موارد
خازن ها یا دستگاه های خازن باید با راکتورهای مناسب وصل شوند.
حفاظت در برابر شوک
قبل از نگهداری یا هر گونه تماس با خازن ها، مطمئن شوید که خازن ها یا دستگاه خازن از نظر فیزیکی هستند.
از منبع برق قطع شده است. خازن ها دارای یک مقاومت تخلیه داخلی یا خارجی برای کاهش ولتاژ به
75 ولت یا کمتر در سه دقیقه، پس از قطع برق.
پنج دقیقه صبر کنید، سپس خازن ها باید با استفاده از یک چوب کوتاه با دسته عایق شده کوتاه و زمین شوند. ساختن
مطمئن شوید که تمام اقدامات احتیاطی ایمنی قبل از دست زدن به خازن انجام شده است.
خطر آتش سوزی
خازن ها قابل اشتعال نیستند، اما در صورت انفجار احتمال اشتعال وجود دارد، اگر جریان الکتریکی وجود داشته باشد.
حاضر.
باید در نظر گرفت که خازن ها و دستگاه های خازن در چنین موقعیتی قرار دارند که ممکن است آسیب های احتمالی
خازن به منطقه اطراف آسیب نمی رساند.
خطر انفجار
همه خازن ها دارای قطع کننده فشار داخلی در هر سه ترمینال هستند. در شرایط فوق العاده این امکان وجود دارد
پارگی محفظه انفجاری را حتی با فیوزینگ مناسب دریافت کنید.
هنگام تعیین مکان خازن ها و دستگاه های خازن باید این حقایق را در نظر گرفت.
مدیریت خازن های خراب
خازن های خراب باید قبل از دست زدن به اتصال کوتاه شوند.
خازن هایی که از نظر بصری آسیب دیده اند باید با احتیاط از محل نصب خارج شوند. خازن ها این کار را نمی کنند
حاوی مواد زیان آور زیست محیطی است و می تواند در یک زباله صنعتی ته نشین شود.
ضمانتنامه
در صورت ادعا در یک دوره گارانتی، کاربر باید تمام اطلاعات را مطابق با شرایط ارائه دهد.
گارانتی، به فروشنده.
این اطلاعات عبارتند از:
تاریخ ساخت، شرح خرابی، زمان عملیات، تاریخ و زمان خرابی، خواه
خازن به طور مداوم کار می کرد یا سوئیچینگ چندگانه وجود داشت، شرایط در زمان خرابی.
قبل از گرفتن تاییدیه از یک فرد مجاز، خازن های دارای گارانتی را دور نیندازید.
.
