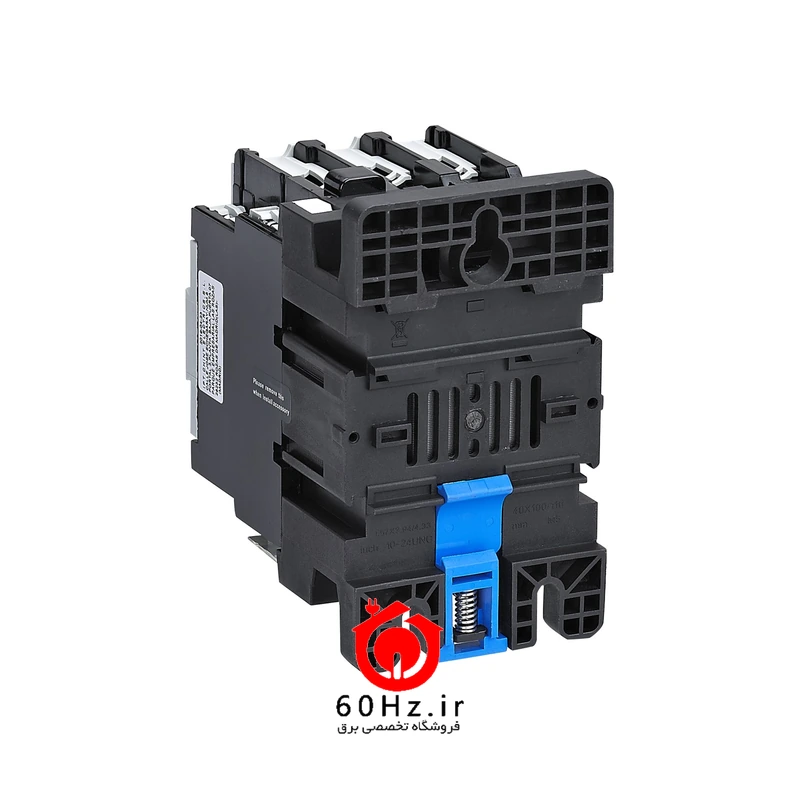

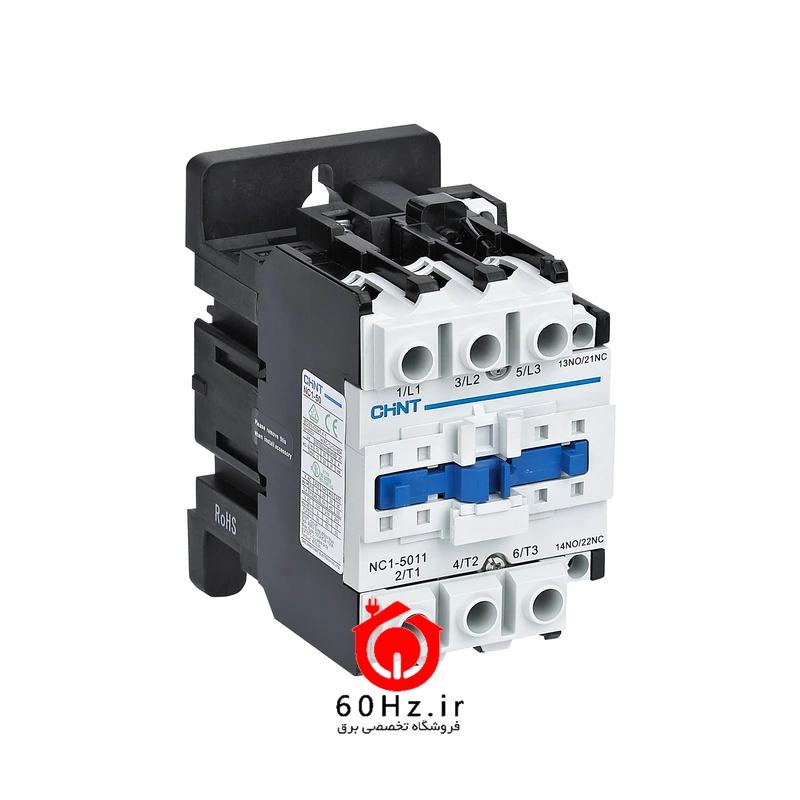

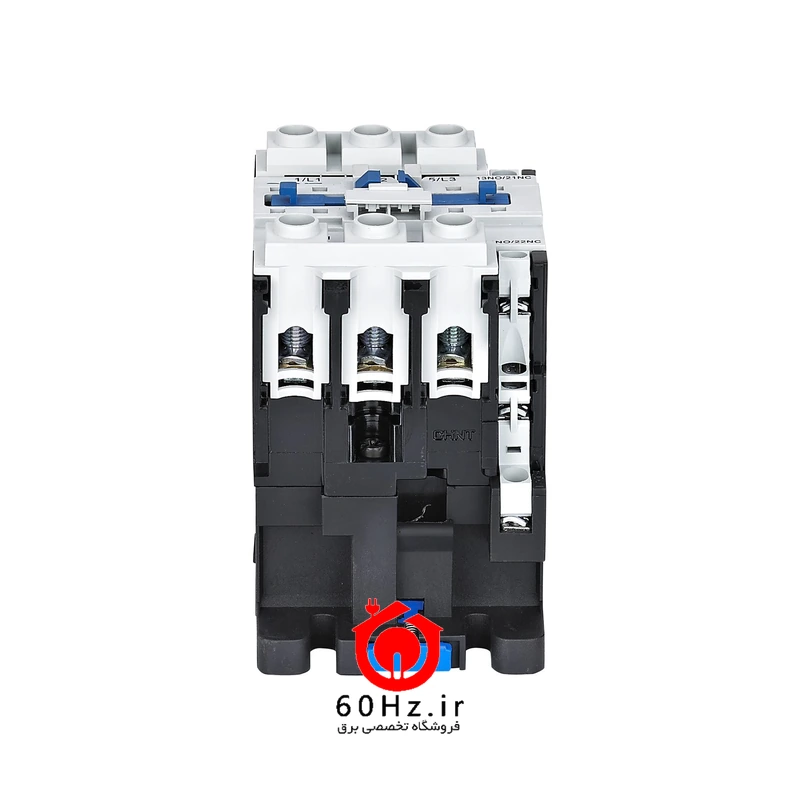

کنتاکتور 50 آمپر چینت سری NC1 مدل NC1-5011

کنتاکتور 50 آمپر چینت مدل NC1-5011 یک کلید مغناطیسی قدرت برای قطع و وصل مکرر بار است. گارانتی 18 ماه.

معرفی کنتاکتور 50 آمپر چینت مدل NC1-5011

کنتاکتور 50 آمپر چینت مدل NC1-5011 یک کلید مغناطیسی قدرت برای قطع و وصل مکرر بار است. با برق‌دار شدن بوبین (220 ولت AC)، کنتاکت‌های قدرت بسته می‌شوند و تا وقتی فرمان برقرار است بار را تغذیه می‌کنند. جریان نامی این مدل در کاربرد موتوری (AC-3) 50 آمپر و مناسب موتورهای سه فاز تا حدود 22 کیلووات در ولتاژ 380 ولت است. برای بارهای اهمی و روشنایی (AC-1) تا 80 آمپر را تحمل می‌کند.

کاربردها

کنتاکتور 50 آمپر چینت مدل NC1-5011 در این موارد به کار می‌رود: راه‌اندازی مستقیم الکتروموتور، کنترل پمپ و فن، تابلوهای فرمان و روشنایی.

ویژگی‌ها

• جریان AC-3 برابر 50 آمپر و توان 22 کیلووات
• سازگار با بی‌متال و کنتاکت کمکی هم‌سری
• برند شناخته‌شده با نمایندگی رسمی در ایران

خلاصهٔ مشخصات فنی

• حداکثر جریان بار روشنایی/اهمی (AC-1): 80 آمپر
• توان موتور قابل کنترل (AC-3، 380V): 22 کیلووات
• ولتاژ بوبین (موجود در لیست): 220 ولت AC
• تعداد پل قدرت: 3 پل
• ولتاژ عایقی (Ui): 690V
• درجه حفاظت: IP20
• فرکانس: 50/60Hz
• استاندارد: IEC/EN 60947-4-1

جدول کامل در تب «مشخصات فنی» آمده است.

راهنمای انتخاب

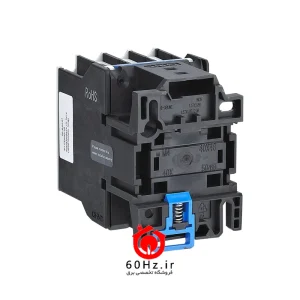

این مدل از خانوادهٔ 10 مدلی کنتاکتورهای سری NC1 چینت در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، مدل‌های نزدیک این‌ها هستند: کنتاکتور 32 آمپر چینت مدل NC1-3210، کنتاکتور 40 آمپر چینت مدل NC1-4011، کنتاکتور 65 آمپر چینت مدل NC1-6511. ملاک انتخاب، جریان واقعی بار و مشخصات کابل و تجهیزات پشتیبان است.

نکات نصب و ایمنی

• قبل از نصب، ولتاژ بوبین روی برچسب را با ولتاژ مدار فرمان مقایسه کنید.
• کنتاکتور را عمودی نصب کنید و پیچ ترمینال‌ها را با گشتاور توصیه‌شدهٔ کاتالوگ سفت کنید.
• برای حفاظت موتور، بی‌متال مناسب را مستقیم زیر کنتاکتور ببندید و فیوز یا کلید اتوماتیک پشتیبان بگذارید.
• نصب و راه‌اندازی تجهیزات برق را به برق‌کار دارای صلاحیت بسپارید.
