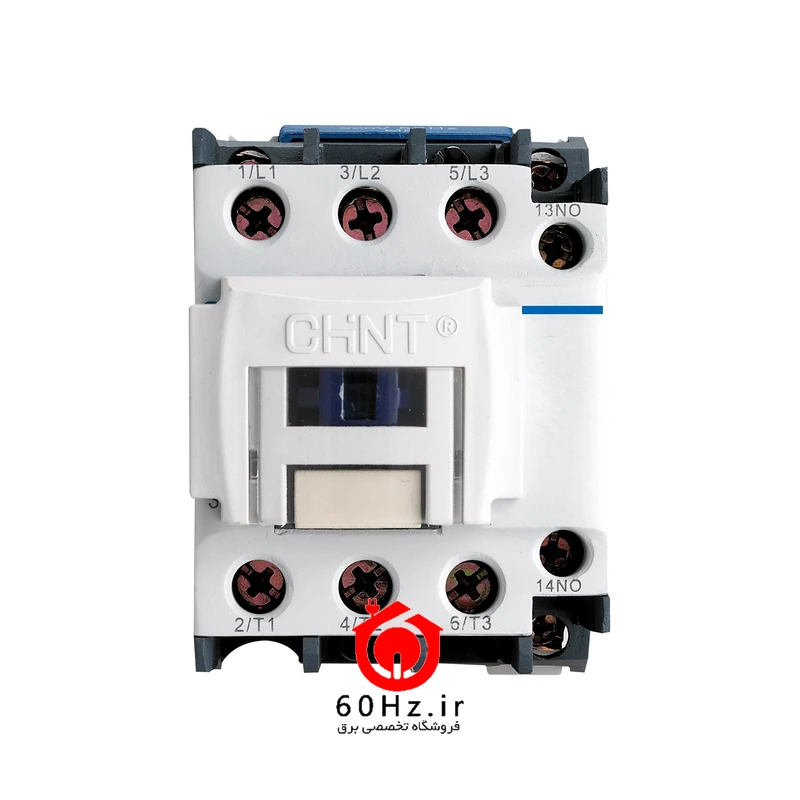

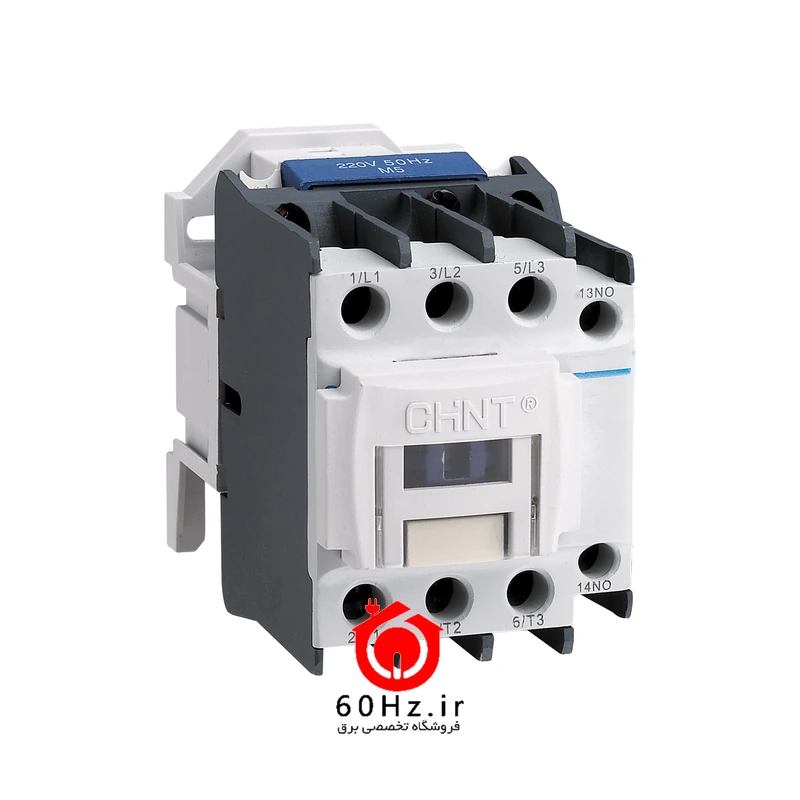

کنتاکتور 25 آمپر چینت سری NC7 مدل NC7-2511

کنتاکتور 25 آمپر چینت مدل NC7-2511 یک کلید مغناطیسی قدرت برای قطع و وصل مکرر بار است. گارانتی 18 ماه.

معرفی کنتاکتور 25 آمپر چینت مدل NC7-2511

کنتاکتور 25 آمپر چینت مدل NC7-2511 یک کلید مغناطیسی قدرت برای قطع و وصل مکرر بار است. با برق‌دار شدن بوبین (24 / 110 / 220 / 380 ولت AC)، کنتاکت‌های قدرت بسته می‌شوند و تا وقتی فرمان برقرار است بار را تغذیه می‌کنند. جریان نامی این مدل در کاربرد موتوری (AC-3) 25 آمپر و مناسب موتورهای سه فاز تا حدود 11 کیلووات در ولتاژ 380 ولت است. برای بارهای اهمی و روشنایی (AC-1) تا 40 آمپر را تحمل می‌کند.

کاربردها

کنتاکتور 25 آمپر چینت مدل NC7-2511 در این موارد به کار می‌رود: کنترل موتورهای کوچک و متوسط، سیستم‌های تهویه و تابلوهای فرمان.

ویژگی‌ها

• جریان AC-3 برابر 25 آمپر و توان 11 کیلووات
• سازگار با بی‌متال و کنتاکت کمکی هم‌سری
• برند شناخته‌شده با نمایندگی رسمی در ایران

خلاصهٔ مشخصات فنی

• حداکثر جریان بار روشنایی/اهمی (AC-1): 40 آمپر
• توان موتور قابل کنترل (AC-3، 380V): 11 کیلووات
• ولتاژ بوبین (موجود در لیست): 24 / 110 / 220 / 380 ولت AC
• تعداد پل قدرت: 3 پل
• ولتاژ عایقی (Ui): 690V
• درجه حفاظت: IP20
• فرکانس: 50/60Hz
• استاندارد: IEC/EN 60947-4-1

جدول کامل در تب «مشخصات فنی» آمده است.

راهنمای انتخاب

این مدل از خانوادهٔ 7 مدلی کنتاکتورهای سری NC7 چینت در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، مدل‌های نزدیک این‌ها هستند: کنتاکتور 12 آمپر چینت مدل NC7-1211، کنتاکتور 18 آمپر چینت مدل NC7-1811، کنتاکتور 32 آمپر چینت مدل NC7-3211. ملاک انتخاب، جریان واقعی بار و مشخصات کابل و تجهیزات پشتیبان است.

نکات نصب و ایمنی

• قبل از نصب، ولتاژ بوبین روی برچسب را با ولتاژ مدار فرمان مقایسه کنید.
• کنتاکتور را عمودی نصب کنید و پیچ ترمینال‌ها را با گشتاور توصیه‌شدهٔ کاتالوگ سفت کنید.
• برای حفاظت موتور، بی‌متال مناسب را مستقیم زیر کنتاکتور ببندید و فیوز یا کلید اتوماتیک پشتیبان بگذارید.
• نصب و راه‌اندازی تجهیزات برق را به برق‌کار دارای صلاحیت بسپارید.
