کنتاکتور 100 آمپر چینت سری NXC مدل NXC-100

کنتاکتور 100 آمپر چینت مدل NXC-100 یک کلید مغناطیسی قدرت برای قطع و وصل مکرر بار است. گارانتی 18 ماه.

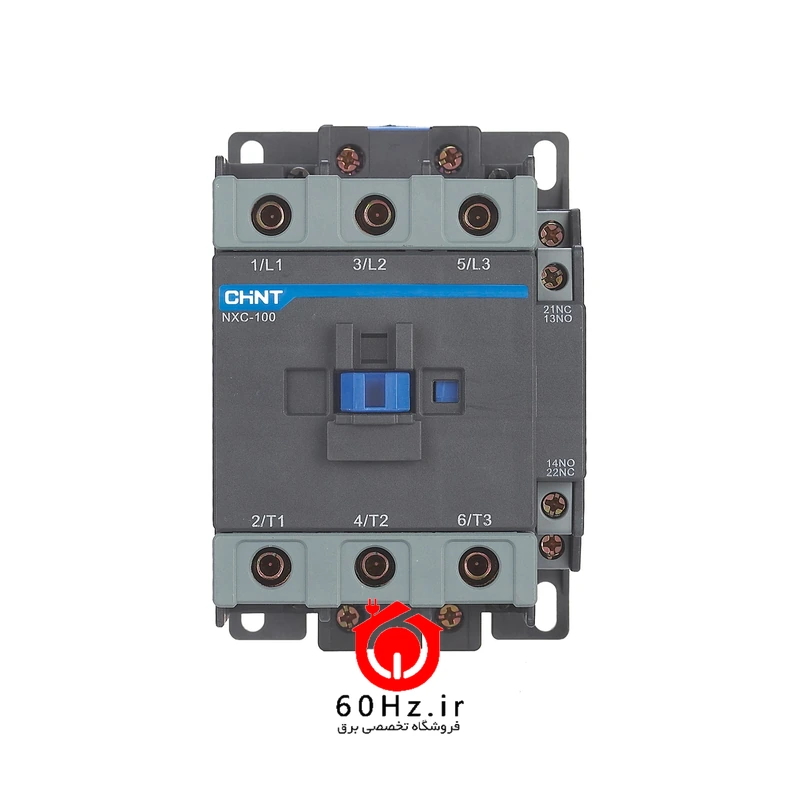

معرفی کنتاکتور 100 آمپر چینت مدل NXC-100

کنتاکتور 100 آمپر چینت مدل NXC-100 یک کلید مغناطیسی قدرت برای قطع و وصل مکرر بار است. با برق‌دار شدن بوبین (220 ولت AC)، کنتاکت‌های قدرت بسته می‌شوند و تا وقتی فرمان برقرار است بار را تغذیه می‌کنند. جریان نامی این مدل در کاربرد موتوری (AC-3) 100 آمپر و مناسب موتورهای سه فاز تا حدود 45 کیلووات در ولتاژ 380 ولت است. برای بارهای اهمی و روشنایی (AC-1) تا 110 آمپر را تحمل می‌کند.

کاربردها

کنتاکتور 100 آمپر چینت مدل NXC-100 در این موارد به کار می‌رود: اتوماسیون صنعتی، تهویه مطبوع، کمپرسور، ماشین‌ابزار و تابلوهای MCC.

ویژگی‌ها

• جریان AC-3 برابر 100 آمپر و توان 45 کیلووات
• سازگار با بی‌متال و کنتاکت کمکی هم‌سری
• برند شناخته‌شده با نمایندگی رسمی در ایران

خلاصهٔ مشخصات فنی

• حداکثر جریان بار روشنایی/اهمی (AC-1): 110 آمپر
• توان موتور قابل کنترل (AC-3، 380V): 45 کیلووات
• ولتاژ بوبین (موجود در لیست): 220 ولت AC
• تعداد پل قدرت: 3 پل
• ولتاژ عایقی (Ui): 690V
• کنتاکت کمکی داخلی: 1NO+1NC
• نحوهٔ نصب: ریل DIN یا پیچ
• عمر مکانیکی: تا 10 میلیون بار

جدول کامل در تب «مشخصات فنی» آمده است.

راهنمای انتخاب

این مدل از خانوادهٔ 20 مدلی کنتاکتورهای سری NXC چینت در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، مدل‌های نزدیک این‌ها هستند: کنتاکتور 65 آمپر چینت مدل NXC-65، کنتاکتور 85 آمپر چینت مدل NXC-85، کنتاکتور 120 آمپر چینت مدل NXC-120. ملاک انتخاب، جریان واقعی بار و مشخصات کابل و تجهیزات پشتیبان است.

نکات نصب و ایمنی

• قبل از نصب، ولتاژ بوبین روی برچسب را با ولتاژ مدار فرمان مقایسه کنید.
• کنتاکتور را عمودی نصب کنید و پیچ ترمینال‌ها را با گشتاور توصیه‌شدهٔ کاتالوگ سفت کنید.
• برای حفاظت موتور، بی‌متال مناسب را مستقیم زیر کنتاکتور ببندید و فیوز یا کلید اتوماتیک پشتیبان بگذارید.
• نصب و راه‌اندازی تجهیزات برق را به برق‌کار دارای صلاحیت بسپارید.
