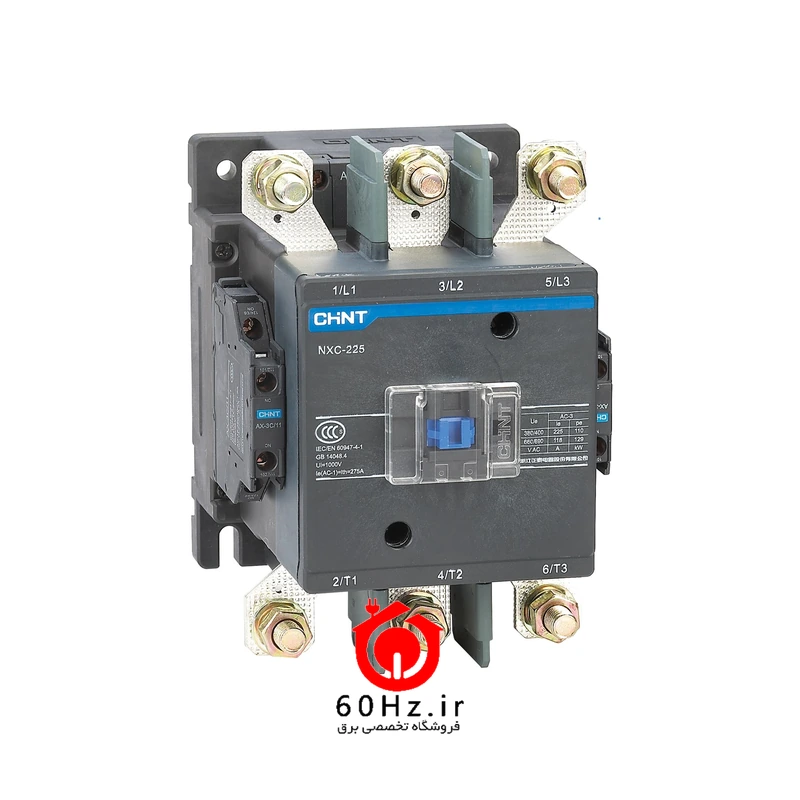

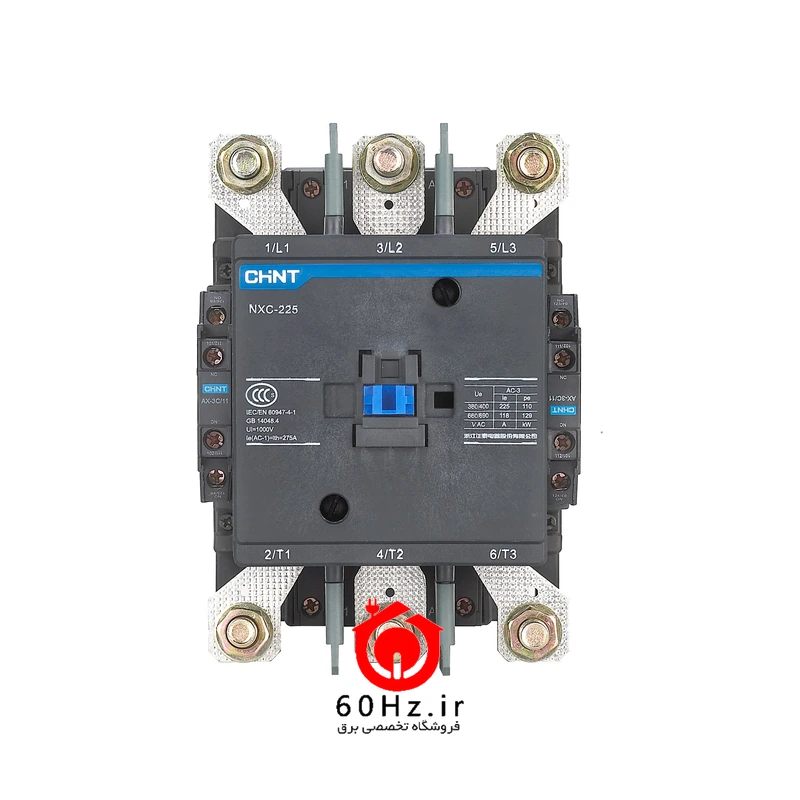

کنتاکتور 225 آمپر چینت سری NXC مدل NXC-225

کنتاکتور 225 آمپر چینت مدل NXC-225 یک کلید مغناطیسی قدرت برای قطع و وصل مکرر بار است. گارانتی 18 ماه.

معرفی کنتاکتور 225 آمپر چینت مدل NXC-225

کنتاکتور 225 آمپر چینت مدل NXC-225 یک کلید مغناطیسی قدرت برای قطع و وصل مکرر بار است. با برق‌دار شدن بوبین (220 ولت AC)، کنتاکت‌های قدرت بسته می‌شوند و تا وقتی فرمان برقرار است بار را تغذیه می‌کنند. جریان نامی این مدل در کاربرد موتوری (AC-3) 225 آمپر و مناسب موتورهای سه فاز تا حدود 110 کیلووات در ولتاژ 380 ولت است. برای بارهای اهمی و روشنایی (AC-1) تا 275 آمپر را تحمل می‌کند.

کاربردها

کنتاکتور 225 آمپر چینت مدل NXC-225 در این موارد به کار می‌رود: اتوماسیون صنعتی، تهویه مطبوع، کمپرسور، ماشین‌ابزار و تابلوهای MCC.

ویژگی‌ها

• جریان AC-3 برابر 225 آمپر و توان 110 کیلووات
• سازگار با بی‌متال و کنتاکت کمکی هم‌سری
• برند شناخته‌شده با نمایندگی رسمی در ایران

خلاصهٔ مشخصات فنی

• حداکثر جریان بار روشنایی/اهمی (AC-1): 275 آمپر
• توان موتور قابل کنترل (AC-3، 380V): 110 کیلووات
• ولتاژ بوبین (موجود در لیست): 220 ولت AC
• تعداد پل قدرت: 3 پل
• ولتاژ عایقی (Ui): 1000V
• کنتاکت کمکی داخلی: 2NO+2NC
• نحوهٔ نصب: پیچی
• عمر مکانیکی: تا 10 میلیون بار

جدول کامل در تب «مشخصات فنی» آمده است.

راهنمای انتخاب

این مدل از خانوادهٔ 20 مدلی کنتاکتورهای سری NXC چینت در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، مدل‌های نزدیک این‌ها هستند: کنتاکتور 160 آمپر چینت مدل NXC-160، کنتاکتور 185 آمپر چینت مدل NXC-185، کنتاکتور 265 آمپر چینت مدل NXC-265. ملاک انتخاب، جریان واقعی بار و مشخصات کابل و تجهیزات پشتیبان است.

نکات نصب و ایمنی

• قبل از نصب، ولتاژ بوبین روی برچسب را با ولتاژ مدار فرمان مقایسه کنید.
• کنتاکتور را عمودی نصب کنید و پیچ ترمینال‌ها را با گشتاور توصیه‌شدهٔ کاتالوگ سفت کنید.
• برای حفاظت موتور، بی‌متال مناسب را مستقیم زیر کنتاکتور ببندید و فیوز یا کلید اتوماتیک پشتیبان بگذارید.
• نصب و راه‌اندازی تجهیزات برق را به برق‌کار دارای صلاحیت بسپارید.
