کلید مینیاتوری 25 آمپر تک پل چینت NB1-63H/1P C25A 55°C یک کلید مینیاتوری (فیوز مینیاتوری) تک پل با جریان نامی 25 آمپر و منحنی قطع C (کندکار) است که مدار را در برابر اضافه بار و اتصال کوتاه محافظت می‌کند. گارانتی 18 ماه.

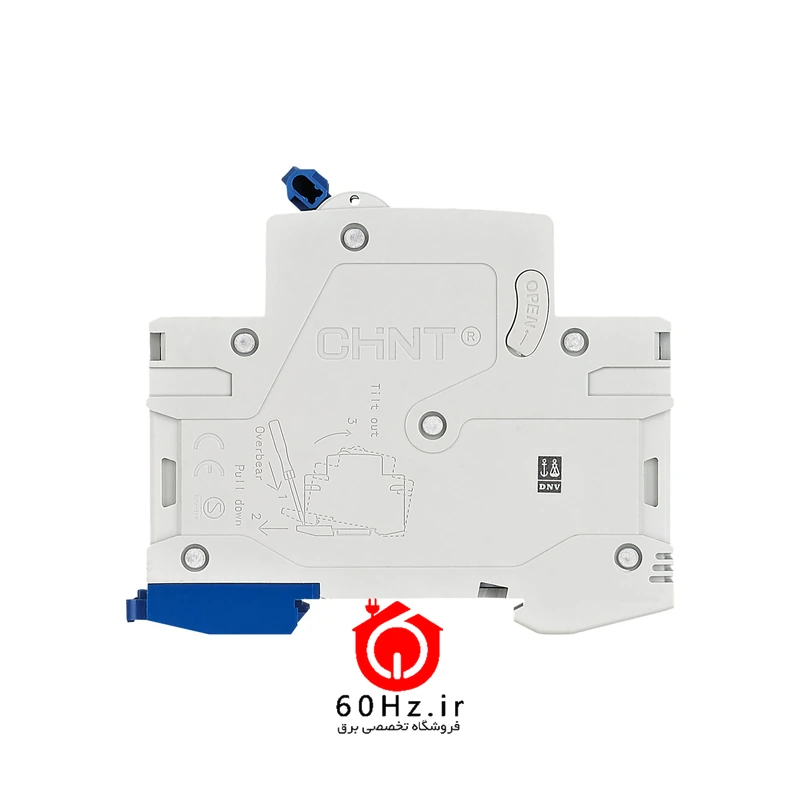

معرفی کلید مینیاتوری 25 آمپر تک پل چینت NB1-63H/1P C25A 55°C
کلید مینیاتوری 25 آمپر تک پل چینت NB1-63H/1P C25A 55°C یک کلید مینیاتوری (فیوز مینیاتوری) تک پل با جریان نامی 25 آمپر و منحنی قطع C (کندکار) است که مدار را در برابر اضافه بار و اتصال کوتاه محافظت می‌کند. قدرت قطع آن طبق لیست نمایندگی 10 کیلوآمپر است. منحنی C برای بارهای القایی و مختلط مثل موتور و کمپرسور مناسب است. این مدل برای کار در دمای محیط بالا (55 درجه) کالیبره شده است و در تابلوهای گرم کمتر بی‌دلیل قطع می‌کند.
کاربردها
کلید مینیاتوری 25 آمپر تک پل چینت NB1-63H/1P C25A 55°C در این موارد به کار می‌رود: مدارهای روشنایی و پریز ساختمان، تابلوهای توزیع ساختمانی و صنعتی.
ویژگی‌ها
- قدرت قطع 10 کیلوآمپر
- منحنی C مناسب بارهای القایی
- نصب سریع روی ریل DIN
- کالیبره برای دمای 55 درجه
خلاصهٔ مشخصات فنی
- تعداد پل: تک پل
- منحنی قطع: C (کندکار)
- قدرت قطع (Icu، طبق لیست): 10 کیلوآمپر
- دمای مرجع کالیبراسیون: 55 درجه سانتی‌گراد (طبق کد سفارش)
- ولتاژ نامی: 230V (تک پل)، 400V (چند پل)
- ولتاژ عایقی (Ui): 500V
- نحوهٔ نصب: ریل DIN 35 میلی‌متری
- استاندارد: IEC/EN 60898-1
جدول کامل در تب «مشخصات فنی» آمده است.
راهنمای انتخاب
این مدل از خانوادهٔ 11 مدلی کلید مینیاتوریهای سری NB1 چینت در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، مدل‌های نزدیک این‌ها هستند: کلید مینیاتوری 20 آمپر تک پل چینت NB1-63/1P C20A، کلید مینیاتوری 20 آمپر تک پل چینت NB1-63H/1P C20A 55°C، کلید مینیاتوری 32 آمپر تک پل چینت NB1-63H/1P C32A. ملاک انتخاب، جریان واقعی بار و مشخصات کابل و تجهیزات پشتیبان است.
نکات نصب و ایمنی
- کلید را روی ریل DIN 35 میلی‌متری جا بزنید.
- سیم مدار را متناسب با جریان انتخاب کنید (برای 25 آمپر معمولاً حداقل 4 میلی‌متر مربع مسی).
- جریان کلید نباید از جریان مجاز سیم پشت آن بیشتر باشد.
- نصب و راه‌اندازی تجهیزات برق را به برق‌کار دارای صلاحیت بسپارید.
- قدرت قطع 10 کیلوآمپر
- منحنی C مناسب بارهای القایی
- نصب سریع روی ریل DIN
- کالیبره برای دمای 55 درجه
- حفاظت جان (نشتی جریان) ندارد و برای آن کلید محافظ جان جدا لازم است
