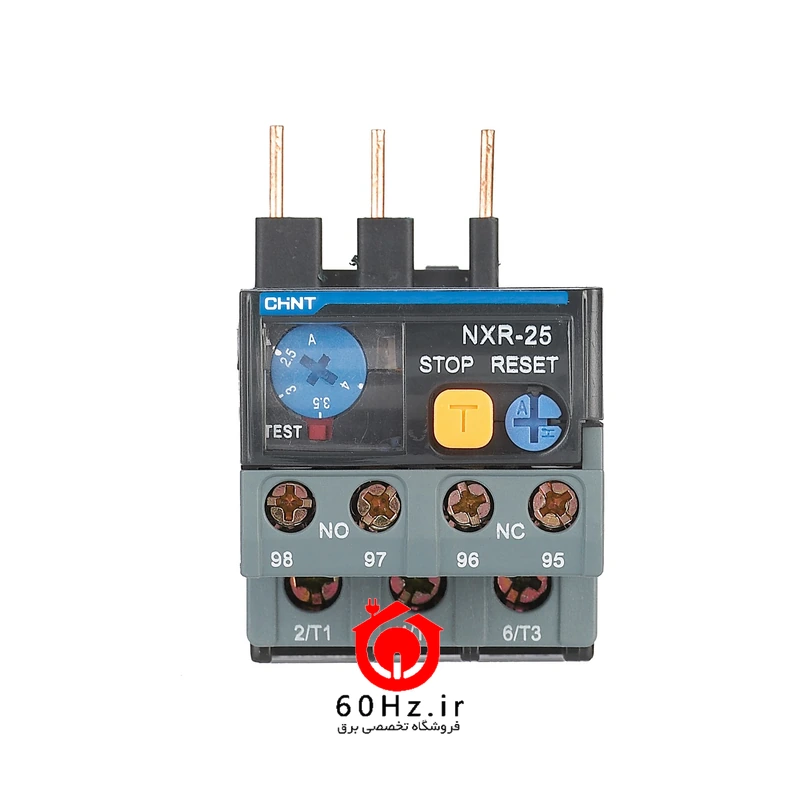

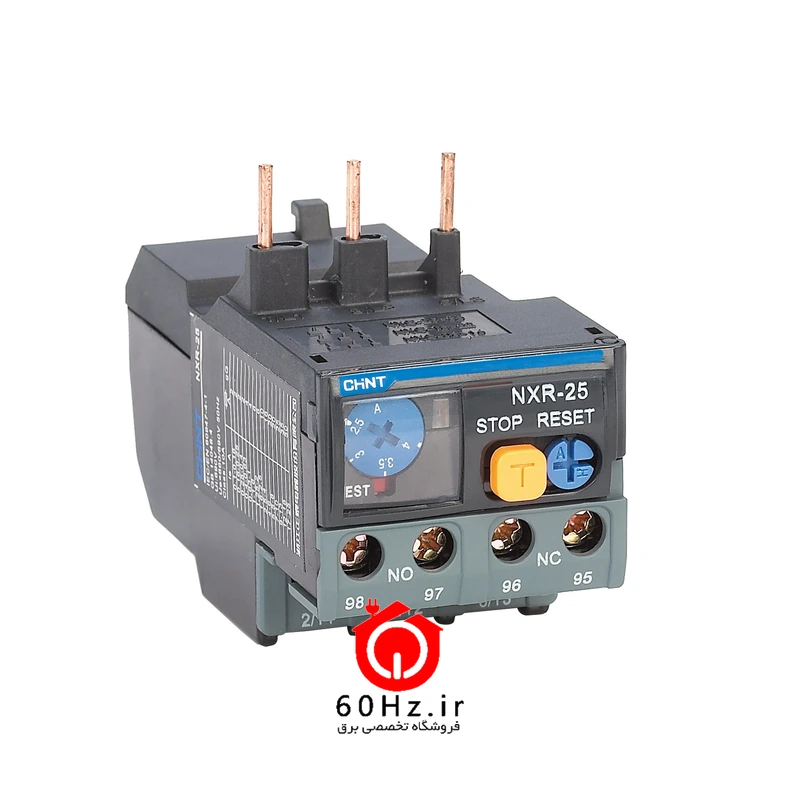

بی متال 12-18 آمپر چینت NXR-25 12-18A یک رلهٔ حرارتی سه فاز است که مستقیم زیر کنتاکتور بسته می‌شود و موتور را در برابر اضافه بار و قطع فاز محافظت می‌کند. گارانتی 18 ماه.
معرفی بی متال 12-18 آمپر چینت NXR-25 12-18A
بی متال 12-18 آمپر چینت NXR-25 12-18A یک رلهٔ حرارتی سه فاز است که مستقیم زیر کنتاکتور بسته می‌شود و موتور را در برابر اضافه بار و قطع فاز محافظت می‌کند. جریان قطع آن روی هر مقداری بین 12 و 18 آمپر تنظیم می‌شود؛ پس برای موتورهایی که جریان نامی‌شان در این بازه است مناسب است.
کاربردها
بی متال 12-18 آمپر چینت NXR-25 12-18A در این موارد به کار می‌رود: حفاظت اضافه بار موتورهای سه فاز در مدار کنتاکتوری (پمپ، فن، کمپرسور، نوار نقاله).
ویژگی‌ها
- تنظیم دقیق بین 12 تا 18 آمپر
- ریست دستی و خودکار قابل انتخاب
- دکمهٔ تست و استاپ
خلاصهٔ مشخصات فنی
- کلاس قطع: 10A
- کنتاکت کمکی: 1NO+1NC
- حالت ریست: دستی و خودکار
- ولتاژ کاری: تا 690V AC
- حفاظت: اضافه بار و قطع فاز
- مناسب برای: کنتاکتورهای سری NXC

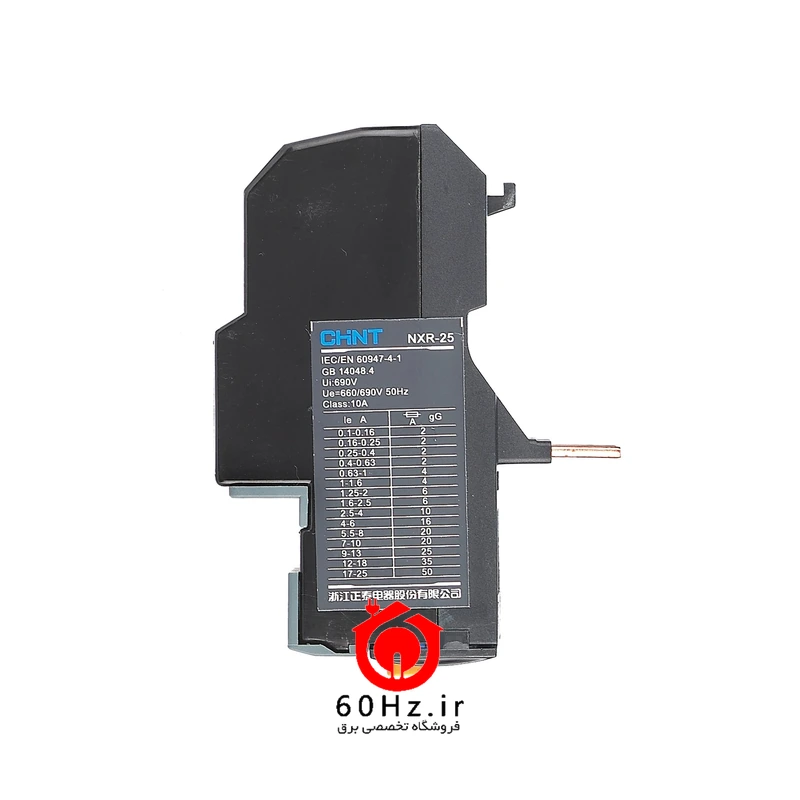

- استاندارد: IEC 60947-4-1
- گارانتی: 18 ماه (طبق لیست نمایندگی)
جدول کامل در تب «مشخصات فنی» آمده است.
راهنمای انتخاب
این مدل از خانوادهٔ 9 مدلی بی متالهای سری NXR چینت در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، مدل‌های نزدیک این‌ها هستند: بی متال 7-10 آمپر چینت NXR-25 7-10A، بی متال 9-13 آمپر چینت NXR-25 9-13A، بی متال 17-25 آمپر چینت NXR-25 17-25A. ملاک انتخاب، جریان واقعی بار و مشخصات کابل و تجهیزات پشتیبان است.
نکات نصب و ایمنی
- بیمتال را مستقیم زیر کنتاکتور سازگار ببندید یا از پایهٔ جداگانه استفاده کنید.
- جریان تنظیم را برابر جریان نامی پلاک موتور قرار دهید.
- کنتاکت 95-96 را در مسیر بوبین کنتاکتور سری کنید.
- نصب و راه‌اندازی تجهیزات برق را به برق‌کار دارای صلاحیت بسپارید.
- تنظیم دقیق بین 12 تا 18 آمپر
- ریست دستی و خودکار قابل انتخاب
- دکمهٔ تست و استاپ
- حفاظت اتصال کوتاه ندارد و فیوز یا کلید اتوماتیک پشتیبان لازم است
- فقط روی کنتاکتورهای سازگار مستقیم نصب می‌شود
