آمپرمتر و ولت‌متر آنالوگ AC ایسکرا سری FQ (آهن‌متحرک)

آمپرمترها و ولت‌مترهای FQ ایسکرا با مکانیزم آهن‌متحرک (Moving iron) مقدار مؤثر واقعی (RMS) جریان و ولتاژ AC را مستقل از شکل موج نشان می‌دهند.

معرفی آمپرمتر و ولت‌متر آنالوگ AC ایسکرا سری FQ (آهن‌متحرک)

آمپرمترها و ولت‌مترهای FQ ایسکرا با مکانیزم آهن‌متحرک (Moving iron) مقدار مؤثر واقعی (RMS) جریان و ولتاژ AC را مستقل از شکل موج نشان می‌دهند. صفحهٔ مقیاس قابل تعویض است و نسخهٔ آمپرمتر می‌تواند مقیاس اضافه‌بار تا دو برابر داشته باشد.

کاربردها

• تابلوهای توزیع و موتورخانه‌ها
• نمایش جریان از طریق ترانس جریان x/1A یا x/5A
• نمایش ولتاژ مستقیم یا با ترانس ولتاژ

ویژگی‌ها

• ساخت ایسکرا اسلوونی با استانداردهای EN 60051
• مکانیزم: آهن‌متحرک (Moving iron)، RMS واقعی
• زاویهٔ عقربه: 90 درجه

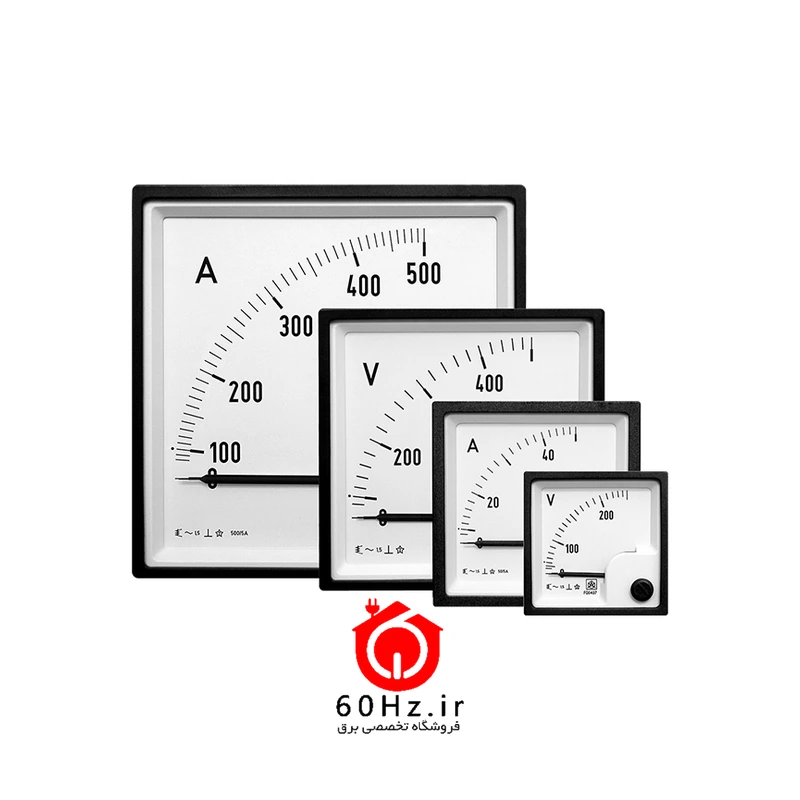

• قاب‌ها: FQ0107 144×144، FQ0207 96×96، FQ0307 72×72، FQ0407 48×48، FQ0507 ریلی

خلاصهٔ مشخصات

• نوع دستگاه: آمپرمتر و ولت‌متر آنالوگ AC
• مکانیزم: آهن‌متحرک (Moving iron)، RMS واقعی
• زاویهٔ عقربه: 90 درجه
• قاب‌ها: FQ0107 144×144، FQ0207 96×96، FQ0307 72×72، FQ0407 48×48، FQ0507 ریلی
• رنج آمپرمتر: مستقیم 100mA تا 60A یا از طریق CT x/1A و x/5A
• رنج ولت‌متر: مستقیم 6 تا 600V یا از طریق VT x/100V و x/110V
• رنج فرکانس: 15 تا 100 هرتز
• کلاس دقت: 1.5 (1.0 به سفارش)
• مصرف: آمپرمتر 0.3 تا 1.2VA، ولت‌متر 1.5 تا 4VA
• دمای کاری: 25- تا 55+ درجه سانتی‌گراد

راهنمای انتخاب

اندازهٔ قاب را بر اساس فاصلهٔ دید انتخاب کنید و رنج مقیاس را با نسبت ترانس جریان هماهنگ کنید (مثلاً 100/5A). برای مدار DC سری BQ را ببینید.

نکات نصب

• دستگاه را در برش استاندارد درب تابلو نصب و با گیره‌های پشت محکم کنید.
• اتصالات را طبق نقشهٔ پشت دستگاه و بعد از قطع برق انجام دهید.
