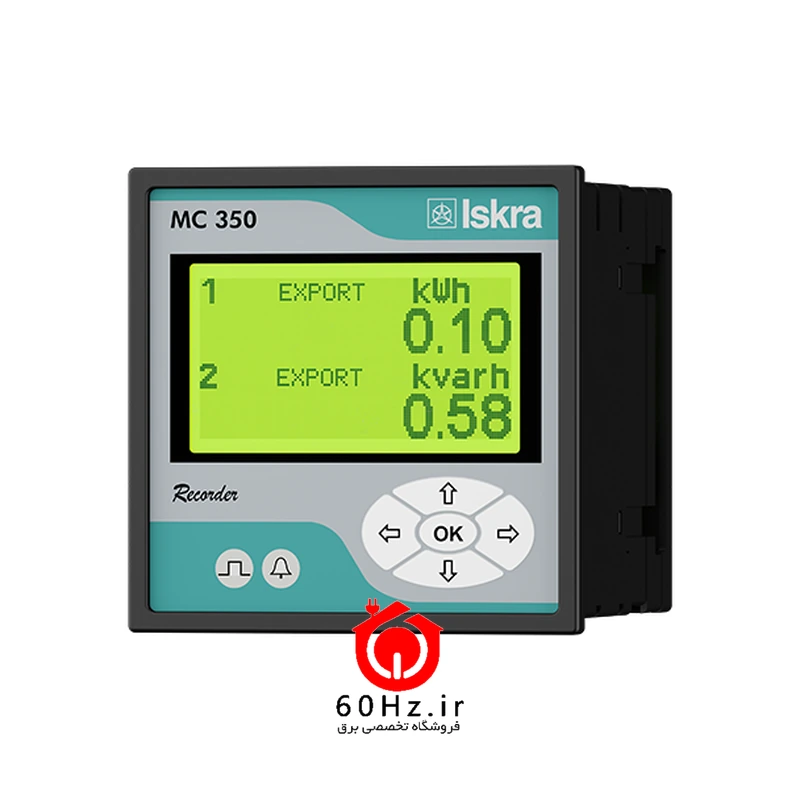

ثبات شبکه و پاورمتر تابلویی ایسکرا مدل MC350

MC350 ایسکرا یک ثبات شبکه (Network recorder) 96×96 است که علاوه بر اندازه‌گیری بیش از 60 کمیت، داده‌ها و آلارم‌ها را با برچسب زمان در حافظهٔ داخلی 8 مگابایتی ذخیره می‌کند.

معرفی ثبات شبکه و پاورمتر تابلویی ایسکرا مدل MC350

MC350 ایسکرا یک ثبات شبکه (Network recorder) 96×96 است که علاوه بر اندازه‌گیری بیش از 60 کمیت، داده‌ها و آلارم‌ها را با برچسب زمان در حافظهٔ داخلی 8 مگابایتی ذخیره می‌کند. انرژی را در چهار ربع و تا چهار تعرفه ثبت می‌کند و نسخهٔ H آن هارمونیک‌ها را تا مرتبهٔ 31 نشان می‌دهد.

کاربردها

• پایش و ثبت مصرف انرژی تابلوها
• تشخیص اضافه‌بار و افت ولتاژ با آلارم
• اتصال به اسکادا با MODBUS، DNP3 یا M-Bus

ویژگی‌ها

• حافظهٔ 8MB با برچسب زمان
• 4 شمارندهٔ انرژی و 4 تعرفه
• انرژی اکتیو کلاس 0.5S
• خروجی آنالوگ، پالس و رله (ماژولار)

خلاصهٔ مشخصات

• نوع دستگاه: ثبات شبکه
• حافظه: 8MB فلش؛ ثبت تا 32 کمیت و آلارم‌ها
• هارمونیک: تا مرتبهٔ 31 (نسخهٔ MC350H)
• ورودی ولتاژ: 10 تا 600V L-N (حداکثر 1000V L-L)
• ورودی جریان: 1A یا 5A، تا 12.5A
• رنج فرکانس: 16 تا 400 هرتز
• کلاس دقت: U، I و P کلاس 0.5؛ انرژی اکتیو کلاس 1 یا 0.5S
• نمایشگر: LCD گرافیکی 128×64 با نور پس‌زمینه
• تغذیه: AC ثابت یا یونیورسال 48 تا 276V AC / 20 تا 300V DC
• ورودی/خروجی: تا 2 ماژول (پالس، رله، ورودی تعرفه، ورودی دیجیتال)

راهنمای انتخاب

MC330 فقط اندازه‌گیری می‌کند و MC350 ثبت داده هم دارد؛ برای تحلیل هارمونیک نسخهٔ MC350H را سفارش دهید.

نکات نصب

• دستگاه را در برش استاندارد درب تابلو نصب و با گیره‌های پشت محکم کنید.
• ورودی‌های جریان را فقط از طریق ترانس جریان و با اتصال کوتاه کردن ثانویهٔ CT هنگام سیم‌کشی وصل کنید.
• برای ورودی‌های ولتاژ فیوز حفاظتی بگذارید؛ نصب توسط برق‌کار مجاز انجام شود.
