تایمر ستاره مثلث راما برای راه‌اندازی موتورهای القایی رتور قفسی با تبدیل ستاره به مثلث ساخته شده است: ابتدا رلهٔ ستاره را برای زمان تنظیم‌شده وصل می‌کند و پس از فاصلهٔ قابل تنظیم، رلهٔ مثلث را وصل می‌کند.

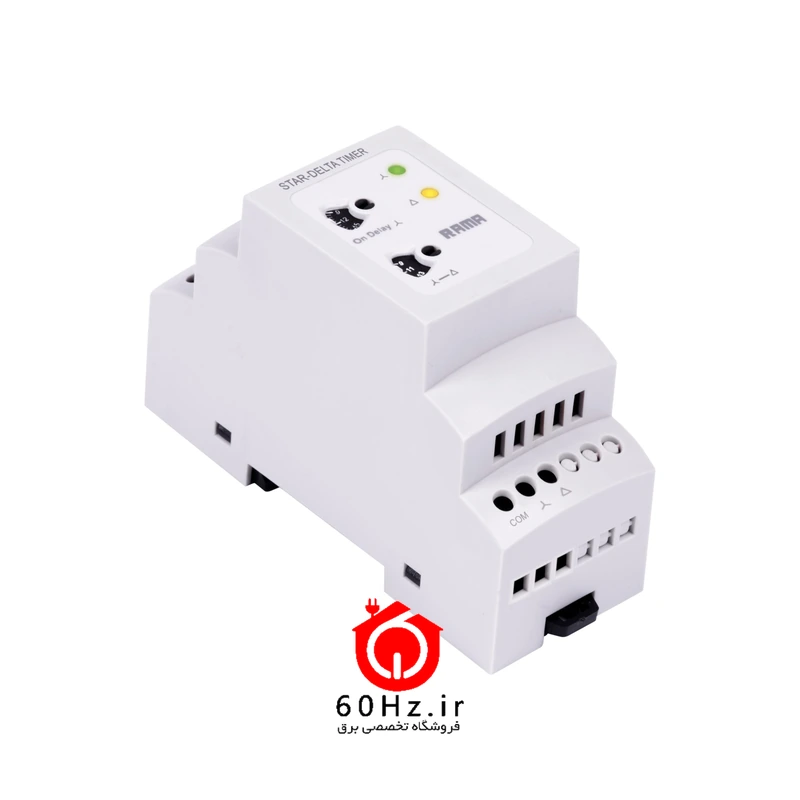

معرفی تایمر ستاره مثلث راما
تایمر ستاره مثلث راما برای راه‌اندازی موتورهای القایی رتور قفسی با تبدیل ستاره به مثلث ساخته شده است: ابتدا رلهٔ ستاره را برای زمان تنظیم‌شده وصل می‌کند و پس از فاصلهٔ قابل تنظیم، رلهٔ مثلث را وصل می‌کند.
راما اسپادانا سازندهٔ ایرانی رله‌ها و کنترل‌کننده‌های برق صنعتی در اصفهان است.
کاربردها
- راه‌اندازی ستاره مثلث الکتروموتورهای سه فاز
- کاهش جریان راه‌اندازی پمپ و کمپرسور
- تابلوهای موتور صنعتی
ویژگی‌ها
- دو رلهٔ مجزای ستاره و مثلث
- تنظیم زمان ستاره از 1 تا 60 ثانیه
- تنظیم فاصلهٔ قطع ستاره تا وصل مثلث برای جلوگیری از اتصال کوتاه
- تغذیهٔ AC یا DC
خلاصهٔ مشخصات
- ولتاژ تغذیه: 180-250VAC، 50/60Hz یا 24VAC/24VDC
- زمان وصل رلهٔ ستاره: 1 تا 60 ثانیه
- زمان بین قطع رلهٔ ستاره و وصل رلهٔ مثلث: 30 تا 300 میلی‌ثانیه
- خروجی: 2 رلهٔ مجزا (ستاره و مثلث، COM مشترک)
- نشانگر: دو LED برای وصل رلهٔ ستاره و مثلث
- نوع نصب: ریل DIN
جدول کامل در تب «مشخصات فنی» و بروشور سازنده در تب «کاتالوگ» آمده است.
نکات نصب و ایمنی

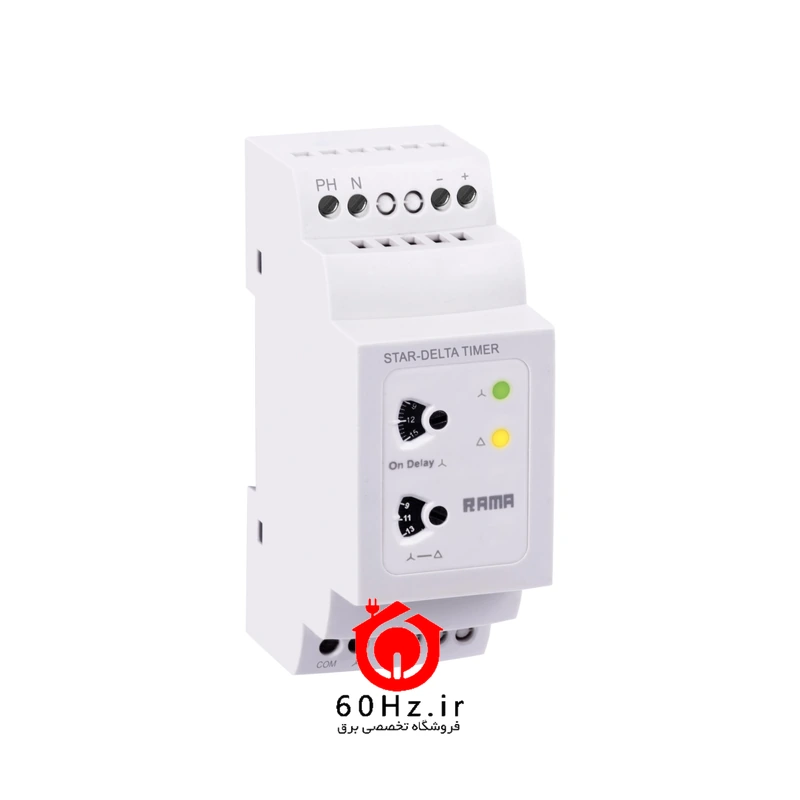

تغذیه به PH و N (یا 24V به + و -) وصل و کنتاکت‌های ستاره و مثلث طبق نقشه به بوبین کنتاکتورها برود؛ اینترلاک کنتاکتورها را فراموش نکنید. نصب و سیم‌کشی باید توسط برق‌کار انجام شود.
نقاط قوت محصول:
- فاصلهٔ ایمن بین کنتاکتور ستاره و مثلث
- تغذیهٔ 220 ولت یا 24 ولت
نقاط ضعف محصول:
- جریان رله‌ها در بروشور ذکر نشده؛ فقط برای فرمان بوبین کنتاکتور
نقد و بررسی وجود ندارد.
