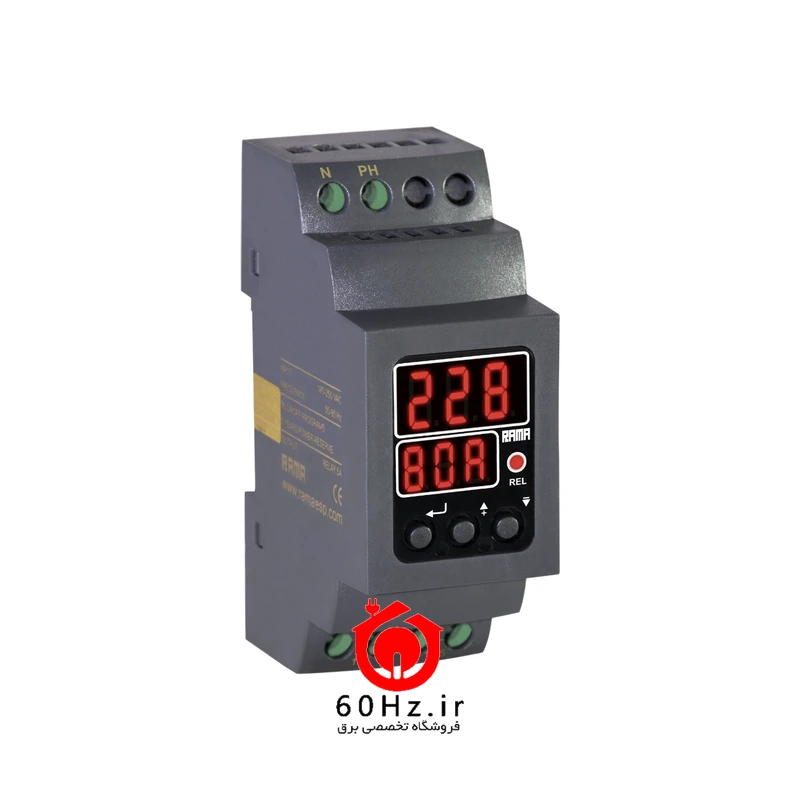

محافظ ولتاژ و جریان تک فاز دیجیتال راما 60 آمپر

کد کالا: RAMA-P2 اولین نظر را بنویسید
ویژگی‌های محصول
  • تعداد فاز1P
  • ولتاژ کاری230V
  • نوع ولتاژAC
  • تعداد رله1 رله
  • جریان خروجی رله60 آمپر
  • نوع نصبریلی
  • نوع عملکرددیجیتال
  • حفاظت در برابراضافه جریان, اضافه ولتاژ, کاهش ولتاژ
مشاهده همه مشخصات ‹

قیمت به‌روزرسانی: 1405/08/11

معرفی محصول

معرفی محافظ ولتاژ و جریان تک فاز دیجیتال راما 60 آمپر

محافظ ولتاژ و جریان تک فاز دیجیتال راما علاوه بر قطع برق در افزایش و کاهش ولتاژ، جریان مصرفی را هم می‌سنجد و در اضافه‌بار با منحنی I²t، رلهٔ 60 آمپری را قطع می‌کند؛ ولتاژ و جریان هم‌زمان نمایش داده می‌شوند.

راما اسپادانا سازندهٔ ایرانی رله‌ها و کنترل‌کننده‌های برق صنعتی در اصفهان است.

کاربردها

  • حفاظت کل برق واحد با محدودیت جریان
  • حفاظت موتور و پمپ تک فاز بدون کنتاکتور
  • تابلوهای تک فاز تجاری و کارگاهی

ویژگی‌ها

  • حفاظت هم‌زمان ولتاژ و جریان
  • رلهٔ 60 آمپری بدون نیاز به کنتاکتور
  • اندازه‌گیری جریان بدون CT خارجی
  • ریست خودکار و دستی

خلاصهٔ مشخصات

  • ولتاژ تغذیه: 165-260VAC، 50/60Hz
  • قطع افزایش ولتاژ: 230 تا 280V (قابل تنظیم)
  • قطع کاهش ولتاژ: 170 تا 200V (قابل تنظیم)
  • تأخیر قطع: افزایش ولتاژ 0.1 ثانیه، کاهش ولتاژ 1 ثانیه
  • افزایش جریان (Lod): 1 تا 80 آمپر (قابل تنظیم، منحنی I²t)
  • تأخیر در قطع برای خطای جریان: 1 تا 10 ثانیه
  • تأخیر در وصل: 1 تا 240 ثانیه
  • زمان استارت اولیه (dLS): 1 تا 120 ثانیه

جدول کامل در تب «مشخصات فنی» و بروشور سازنده در تب «کاتالوگ» آمده است.

نکات نصب و ایمنی

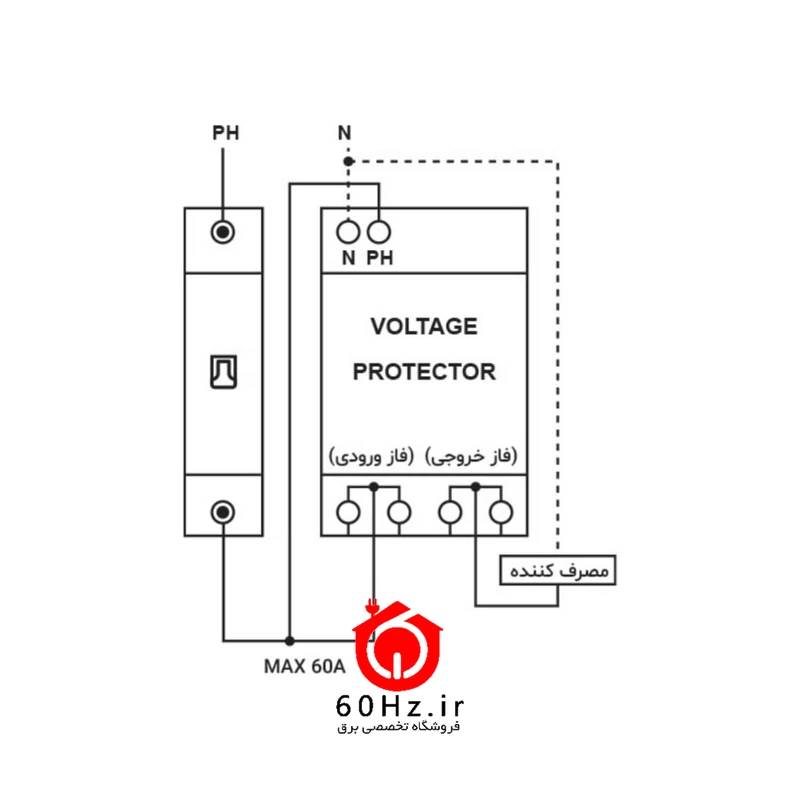

فاز ورودی و خروجی طبق نقشه وصل شود؛ در هر ترمینال به جای یک سیم 10 می‌توان دو سیم 4 یا 6 بست. نصب و سیم‌کشی باید توسط برق‌کار انجام شود.

مشخصات فنی

مشخصات فنی محافظ ولتاژ و جریان تک فاز دیجیتال راما 60 آمپر

مدلP2
ولتاژ تغذیه165-260VAC، 50/60Hz
قطع افزایش ولتاژ230 تا 280V (قابل تنظیم)
قطع کاهش ولتاژ170 تا 200V (قابل تنظیم)
تأخیر قطعافزایش ولتاژ 0.1 ثانیه، کاهش ولتاژ 1 ثانیه
افزایش جریان (Lod)1 تا 80 آمپر (قابل تنظیم، منحنی I²t)
تأخیر در قطع برای خطای جریان1 تا 10 ثانیه
تأخیر در وصل1 تا 240 ثانیه
زمان استارت اولیه (dLS)1 تا 120 ثانیه
اندازه‌گیری جریانبدون CT خارجی
خروجی رله60 آمپر
نمایشگرولتاژ و جریان
نوع نصبریل DIN
دمای کار-20 تا +65 درجه سانتی‌گراد
رطوبتحداکثر 70 درصد
کد کالای فروشندهP2
تعداد در کارتن54 عدد
تعداد فاز

ولتاژ کاری

نوع ولتاژ

تعداد رله

1 رله

جریان خروجی رله

60 آمپر

نوع عملکرد

دیجیتال

حفاظت در برابر

اضافه جریان, اضافه ولتاژ, کاهش ولتاژ

دانلود کاتالوگ
