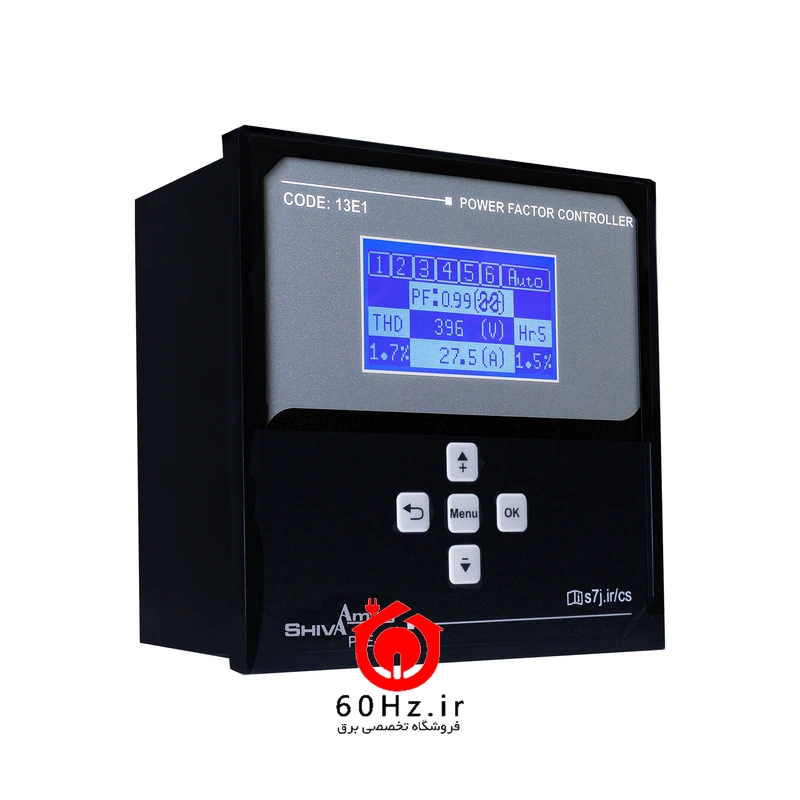

رگولاتور خازن هوشمند شیوا امواج مدل PFE-6STD

رگولاتور خازن هوشمند شیوا امواج مدل PFE-6STD با نمونه‌برداری از ولتاژ و جریان، توان اکتیو و راکتیو را محاسبه می‌کند و با وارد و خارج کردن پله‌های خازنی، ضریب توان را به مقدار تنظیم‌شده می‌رساند. ویژگی‌های اصلی: شش پلهٔ خازنی با تشخیص خودکار ظرفیت پله‌ها، تعریف خازن‌ها از 0.5 تا 100 کیلووار بدون نسبت خاص.

معرفی رگولاتور خازن هوشمند شیوا امواج مدل PFE-6STD

رگولاتور خازن هوشمند شیوا امواج PFE-6STD — رگولاتور خازن هوشمند شیوا امواج با نمونه‌برداری از ولتاژ و جریان، توان اکتیو و راکتیو را محاسبه می‌کند و با وارد و خارج کردن پله‌های خازنی، ضریب توان را به مقدار تنظیم‌شده می‌رساند. هارمونیک‌های ولتاژ را هم می‌سنجد و در صورت بالا رفتن THD هشدار می‌دهد.

کاربردها

• اصلاح ضریب توان در کارخانه‌ها و کارگاه‌ها
• کاهش جریمهٔ توان راکتیو
• تابلوهای بانک خازن تا شش پله

ویژگی‌ها

• شش پلهٔ خازنی با تشخیص خودکار ظرفیت پله‌ها
• تعریف خازن‌ها از 0.5 تا 100 کیلووار بدون نسبت خاص
• نمایش ولتاژ، جریان، ضریب توان، توان اکتیو، راکتیو و ظاهری
• اندازه‌گیری THD و هارمونیک‌های 5 تا 15
• رلهٔ فن با سنسور دما و رلهٔ آلارم هارمونیک
• CT تا 6000/5 و مُد دستی و اتوماتیک

مشخصات فنی (خلاصه)

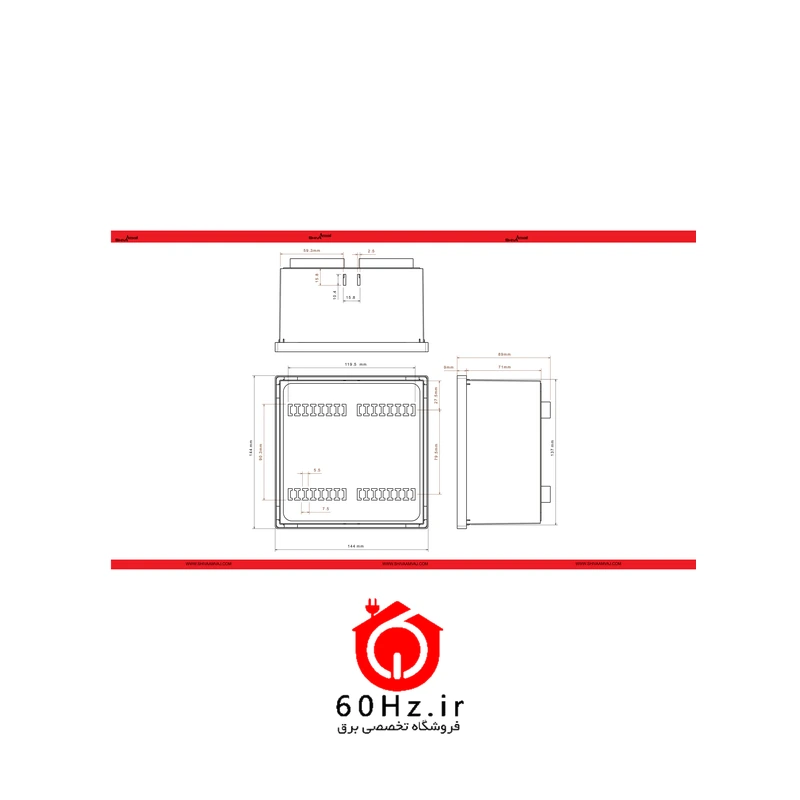

• ابعاد (میلی‌متر): 144×144×60
• درجه حفاظت: IP30
• ولتاژ تغذیه: 300-500VAC/R-S
• خروجی: 8 عدد رله 12V/10A
• CT قابل تنظیم: 5/5-6000/5

جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.

راهنمای انتخاب

تعداد پله‌ها و ظرفیت بانک خازن را پیش از خرید با مصرف واقعی تطبیق دهید.

نکات نصب و ایمنی

• روی درب تابلو نصب می‌شود (ابعاد 144×144 میلی‌متر).
• هنگام جدا کردن دستگاه، ثانویهٔ CTها را اتصال کوتاه کنید؛ مدار ثانویهٔ CT نباید باز بماند.
• اتصال‌ها را دقیقاً مطابق نقشهٔ چاپ‌شده روی بدنه یا کاتالوگ دستگاه انجام دهید.
• پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
