تایمر ستاره-مثلث سری N شیوا امواج مدل DTJN-300M زمان کار موتور در حالت ستاره (2 تا 60 ثانیه) و فاصلهٔ بین قطع ستاره و وصل مثلث (30 تا 300 میلی‌ثانیه) را تنظیم می‌کند تا کنتاکتور ستاره قبل از وصل مثلث کاملاً قطع شود. ویژگی‌های اصلی: زمان ستاره 2 تا 60 ثانیه، فاصلهٔ ستاره تا مثلث 30 تا 300 میلی‌ثانیه.

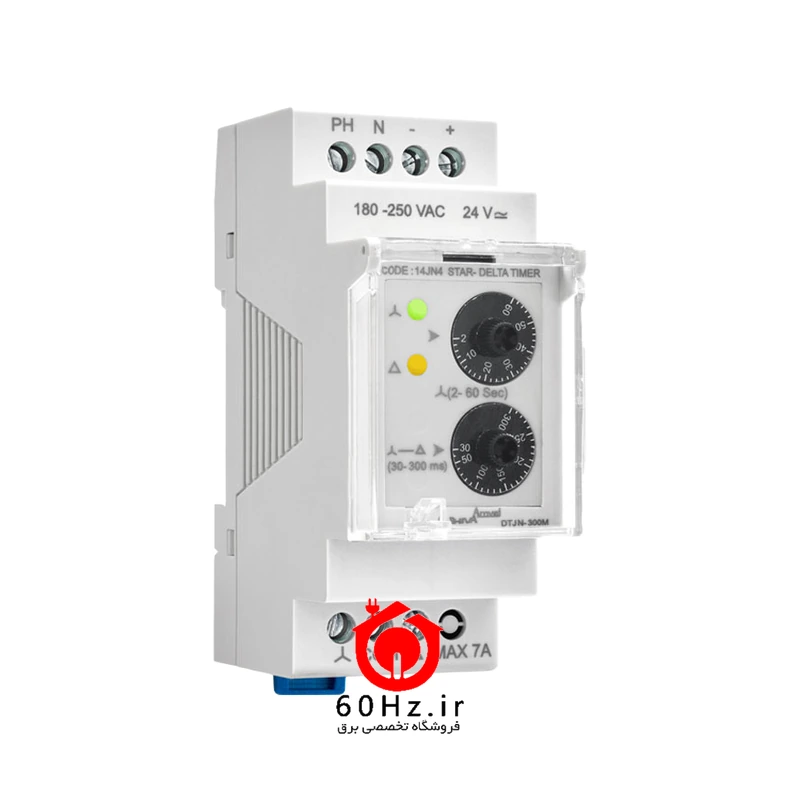

معرفی تایمر ستاره مثلث شیوا امواج مدل DTJN-300M
تایمر ستاره مثلث شیوا امواج DTJN-300M — تایمر ستاره-مثلث سری N شیوا امواج زمان کار موتور در حالت ستاره (2 تا 60 ثانیه) و فاصلهٔ بین قطع ستاره و وصل مثلث (30 تا 300 میلی‌ثانیه) را تنظیم می‌کند تا کنتاکتور ستاره قبل از وصل مثلث کاملاً قطع شود. تغذیه با 220 ولت AC یا 24 ولت AC/DC ممکن است.
کاربردها
- راه‌اندازی ستاره-مثلث موتورهای سه فاز
- تابلوهایی که کنترل فاز جداگانه دارند
- مدارهای فرمان 24 ولت
ویژگی‌ها
- زمان ستاره 2 تا 60 ثانیه
- فاصلهٔ ستاره تا مثلث 30 تا 300 میلی‌ثانیه
- تغذیهٔ AC یا DC
- دو رلهٔ مجزای 7 آمپر
- دو نشانگر ستاره و مثلث
مشخصات فنی (خلاصه)

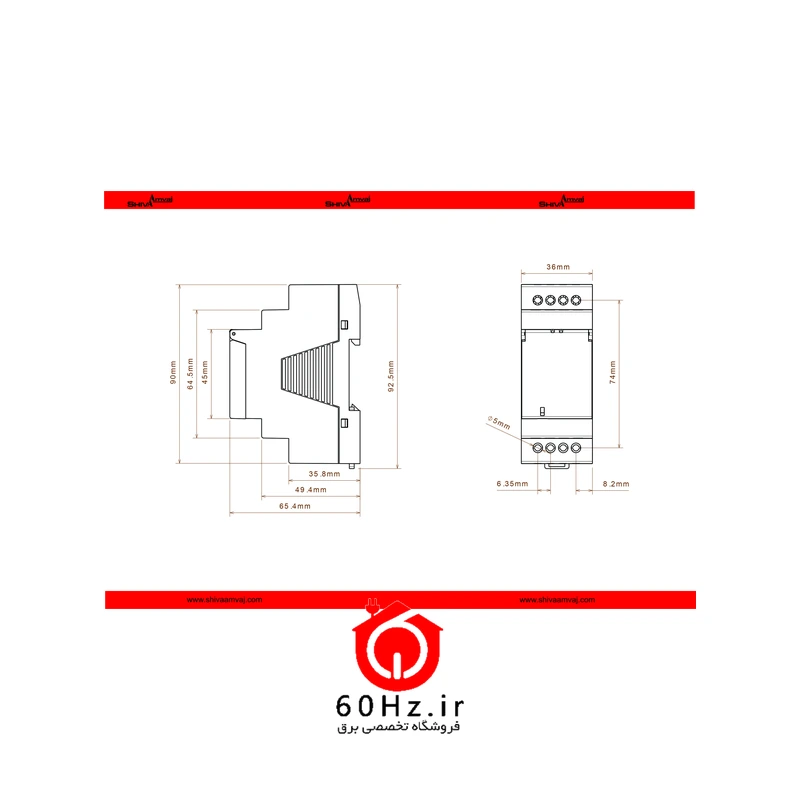

- ابعاد (میلی‌متر): 36×90×65
- درجه حفاظت: IP30
- ولتاژ تغذیه: 180-250VAC /50-60 Hz
- خروجی: دو عدد رله 7A
جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.
راهنمای انتخاب
اگر حفاظت فاز هم لازم دارید، کنترل فاز ستاره مثلث را ببینید.
نکات نصب و ایمنی
- روی ریل استاندارد (DIN) داخل تابلو نصب می‌شود؛ برای نصب روی درب تابلو می‌توان از قاب پنل سازنده استفاده کرد.
- اتصال‌ها را دقیقاً مطابق نقشهٔ چاپ‌شده روی بدنه یا کاتالوگ دستگاه انجام دهید.
- پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
