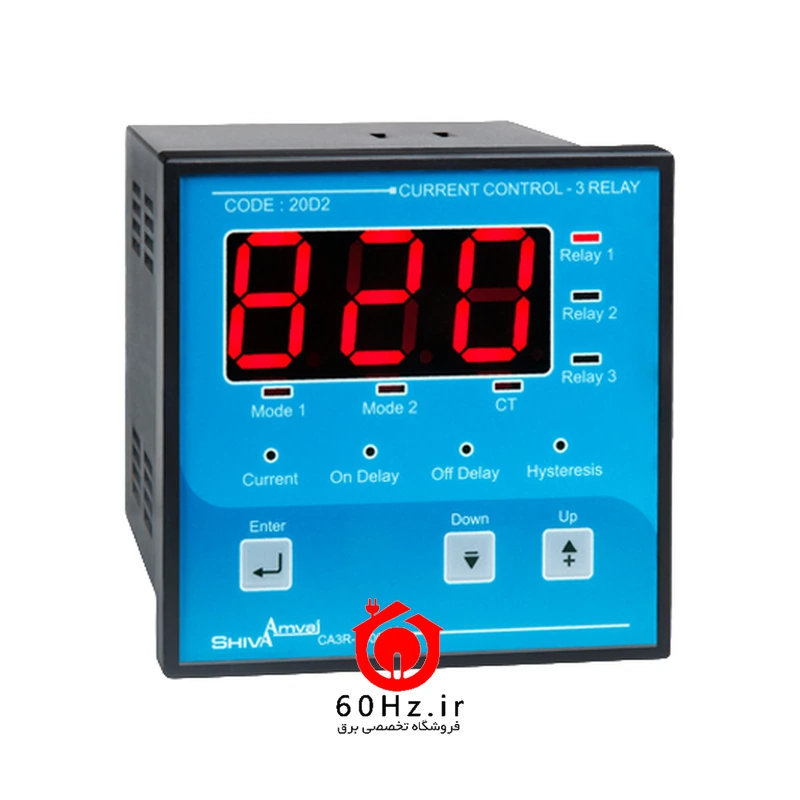

کنترل آمپر سه رله ای شیوا امواج مدل CA3R-1000A

کنترل آمپر سه رله‌ای شیوا امواج مدل CA3R-1000A جریان را با CT اندازه می‌گیرد و سه رلهٔ خروجی را بر اساس سه حد جریان جداگانه قطع و وصل می‌کند. ویژگی‌های اصلی: سه رلهٔ خروجی 16 آمپر با سه جریان قابل تعریف، دو مُد کاری وابسته و غیروابسته.

معرفی کنترل آمپر سه رله ای شیوا امواج مدل CA3R-1000A

کنترل آمپر سه رله ای شیوا امواج CA3R-1000A — کنترل آمپر سه رله‌ای شیوا امواج جریان را با CT اندازه می‌گیرد و سه رلهٔ خروجی را بر اساس سه حد جریان جداگانه قطع و وصل می‌کند. تأخیرها و هیسترزیس برای هر حد قابل تعریف است.

کاربردها

• کنترل پله‌های بانک خازن بر اساس جریان
• اعلام و کنترل خطای جریان
• راه‌اندازی پله‌ای بارها با افزایش مصرف

ویژگی‌ها

• سه رلهٔ خروجی 16 آمپر با سه جریان قابل تعریف
• دو مُد کاری وابسته و غیروابسته
• تأخیر وصل 1 تا 120 ثانیه و تأخیر قطع جداگانه
• هیسترزیس 1 تا 20 درصد
• CT قابل تنظیم 5/5 تا 1000/5
• ده نشانگر وضعیت

مشخصات فنی (خلاصه)

• ابعاد (میلی‌متر): 96×96×115
• درجه حفاظت: IP30
• ولتاژ تغذیه: 180-250VAC/ PH-N /50-60 Hz
• خروجی: 3 عدد رله 16A

جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.

راهنمای انتخاب

برای اصلاح ضریب توان کامل، رگولاتور خازن هوشمند را ببینید.

نکات نصب و ایمنی

• روی درب تابلو با برش 91×91 میلی‌متر نصب می‌شود.
• هنگام جدا کردن دستگاه، ثانویهٔ CTها را اتصال کوتاه کنید؛ مدار ثانویهٔ CT نباید باز بماند.
• اتصال‌ها را دقیقاً مطابق نقشهٔ چاپ‌شده روی بدنه یا کاتالوگ دستگاه انجام دهید.
• پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
