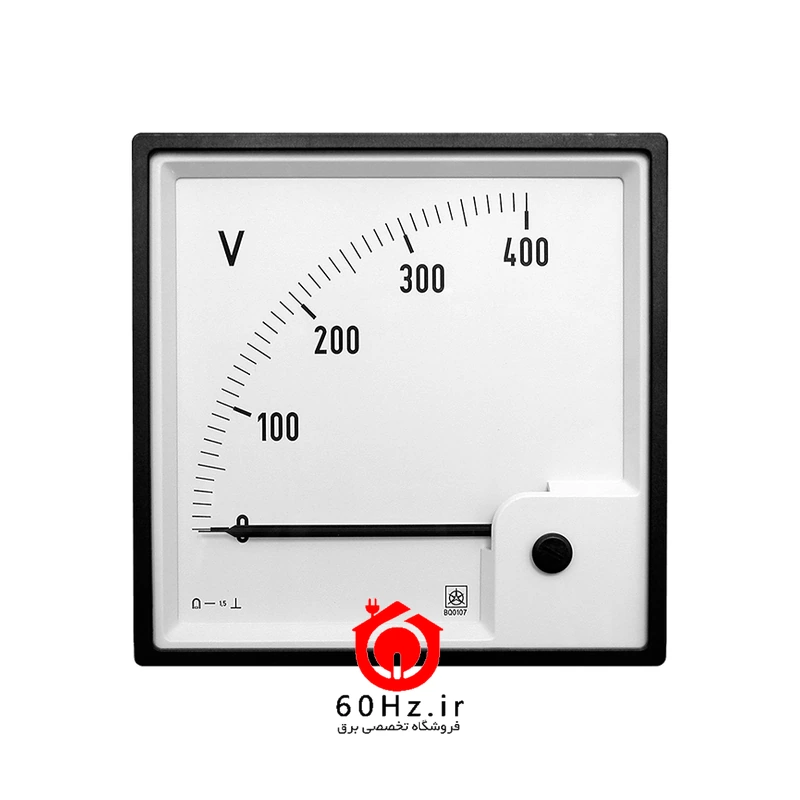

ولت‌متر و آمپرمتر آنالوگ DC ایسکرا سری BQ (عقربه 90 درجه)

BQ ایسکرا یک متر آنالوگ قاب‌پیچ متحرک برای جریان و ولتاژ DC با عقربهٔ 90 درجه است.

معرفی ولت‌متر و آمپرمتر آنالوگ DC ایسکرا سری BQ (عقربه 90 درجه)

BQ ایسکرا یک متر آنالوگ قاب‌پیچ متحرک برای جریان و ولتاژ DC با عقربهٔ 90 درجه است. آمپرمترها به‌صورت مستقیم یا با شنت 60 میلی‌ولت و ولت‌مترها تا 600 ولت عرضه می‌شوند و مقیاس قابل تعویض دارند.

کاربردها

• تابلوهای باتری و شارژر
• سیستم‌های خورشیدی و DC
• نمایش سیگنال 4 تا 20 میلی‌آمپر

ویژگی‌ها

• ساخت ایسکرا اسلوونی با استانداردهای EN 60051
• مکانیزم: قاب‌پیچ متحرک (Moving coil)
• زاویهٔ عقربه: 90 درجه
• قاب‌ها: BQ0107 144×144، BQ0207 96×96، BQ0307 72×72، BQ0407 48×48، BQ0507 ریلی

خلاصهٔ مشخصات

• نوع دستگاه: ولت‌متر و آمپرمتر آنالوگ DC
• مکانیزم: قاب‌پیچ متحرک (Moving coil)
• زاویهٔ عقربه: 90 درجه
• قاب‌ها: BQ0107 144×144، BQ0207 96×96، BQ0307 72×72، BQ0407 48×48، BQ0507 ریلی
• رنج آمپرمتر: مستقیم 40µA تا 10mA و 4-20mA؛ با شنت 60mV تا 100A
• رنج ولت‌متر: 100mV تا 600V
• کلاس دقت: 1.5 (1.0 برای 144 و 96 به سفارش)
• دمای کاری: 25- تا 55+ درجه سانتی‌گراد
• درجه حفاظت: IP52 بدنه، IP20 ترمینال

راهنمای انتخاب

برای جریان‌های بالاتر از حدود 60 آمپر شنت جدا لازم است. اگر خوانایی بیشتر می‌خواهید نسخهٔ 240 درجه (BQ 2×07) را ببینید.

نکات نصب

• دستگاه را در برش استاندارد درب تابلو نصب و با گیره‌های پشت محکم کنید.
• اتصالات را طبق نقشهٔ پشت دستگاه و بعد از قطع برق انجام دهید.

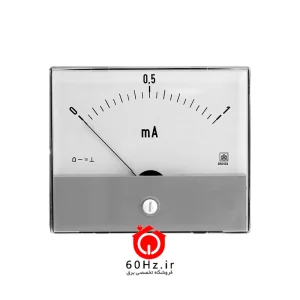

محصولات دیگر دستهٔ ولتمتر و آمپرمتر تابلویی و همهٔ محصولات ISKRA را در فروشگاه برق و اتوماسیون صنعتی ببینید.
