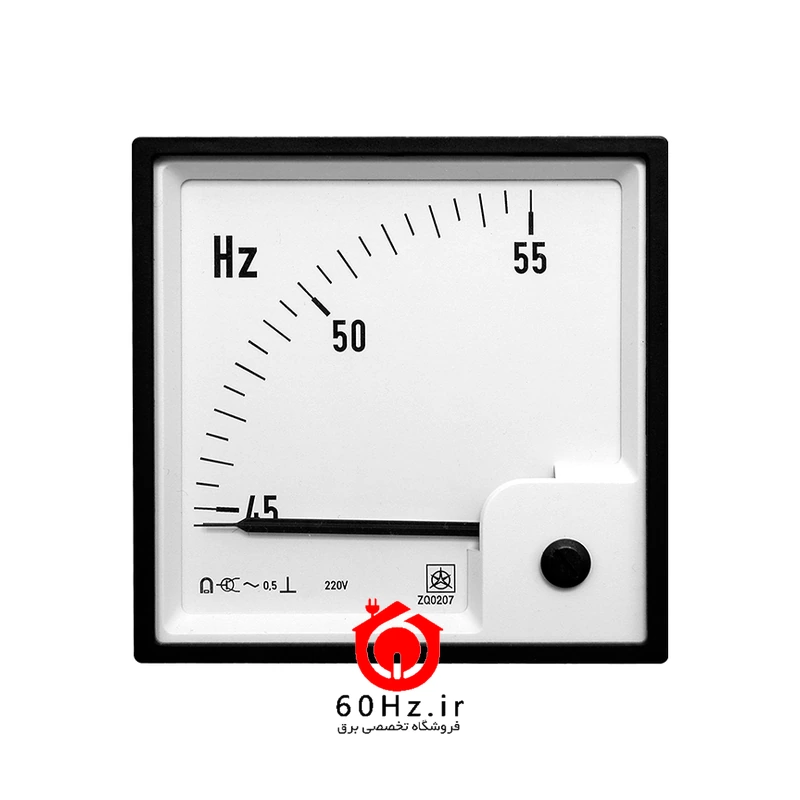

فرکانس‌متر عقربه‌ای ایسکرا سری ZQ (90 درجه)

فرکانس‌متر عقربه‌ای ZQ ایسکرا فرکانس را با مدار میکروپروسسوری اندازه می‌گیرد و روی عقربهٔ قاب‌پیچ متحرک با مقیاس 90 درجه نشان می‌دهد.

معرفی فرکانس‌متر عقربه‌ای ایسکرا سری ZQ (90 درجه)

فرکانس‌متر عقربه‌ای ZQ ایسکرا فرکانس را با مدار میکروپروسسوری اندازه می‌گیرد و روی عقربهٔ قاب‌پیچ متحرک با مقیاس 90 درجه نشان می‌دهد. تغذیهٔ آن از خود مدار اندازه‌گیری است و کلاس دقت آن 0.5 است.

کاربردها

• تابلوی ژنراتور
• تابلوهای توزیع و پست‌ها
• کشتی‌ها (نسخهٔ دریایی)

ویژگی‌ها

• ساخت ایسکرا اسلوونی با استانداردهای EN 60051
• رنج اندازه‌گیری: 45-55، 48-52، 45-65، 55-65 یا 58-62 هرتز (طبق سفارش)
• کلاس دقت: 0.5
• ولتاژ نامی: 57 تا 110، 230، 400 یا 500V

خلاصهٔ مشخصات

• نوع دستگاه: فرکانس‌متر عقربه‌ای
• رنج اندازه‌گیری: 45-55، 48-52، 45-65، 55-65 یا 58-62 هرتز (طبق سفارش)
• کلاس دقت: 0.5
• ولتاژ نامی: 57 تا 110، 230، 400 یا 500V
• مصرف: 1 تا 2VA
• اضافه‌بار: 1.2Un دائم، 2Un تا 5 ثانیه
• قاب‌ها: ZQ0107 144×144، ZQ0207 96×96، ZQ0307 72×72، ZQ0407 48×48
• تغذیه: از مدار اندازه‌گیری
• دمای کاری: 25- تا 55+ درجه سانتی‌گراد
• درجه حفاظت: IP52 بدنه، IP20 ترمینال

راهنمای انتخاب

رنج فرکانس و ولتاژ را هنگام سفارش اعلام کنید؛ برای تغییر رنج باید صفحهٔ مقیاس عوض شود.

نکات نصب

• دستگاه را در برش استاندارد درب تابلو نصب و با گیره‌های پشت محکم کنید.
• اتصالات را طبق نقشهٔ پشت دستگاه و بعد از قطع برق انجام دهید.
