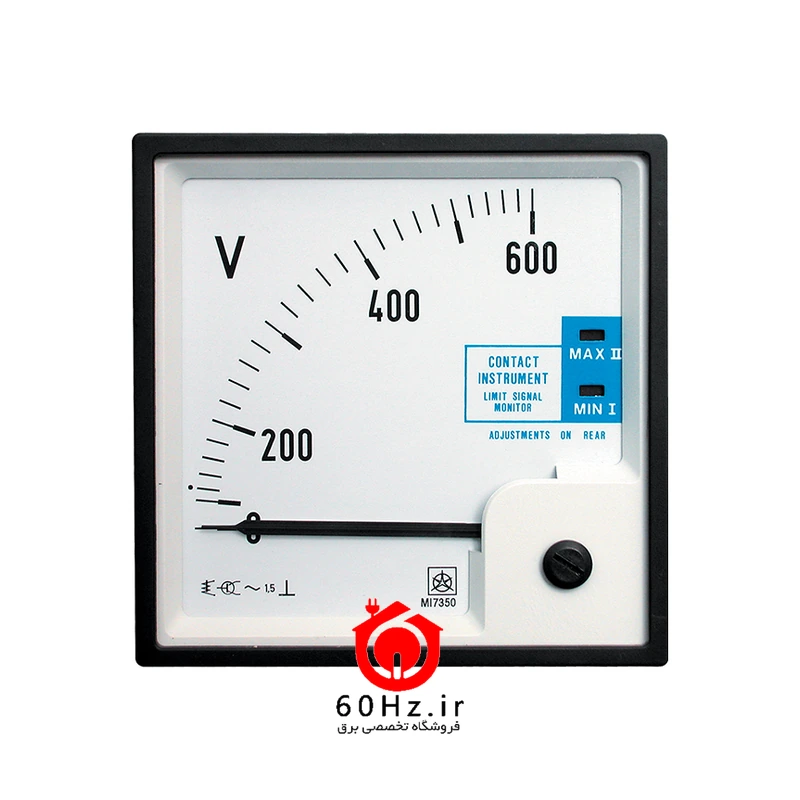

متر آنالوگ با کنتاکت حد (رله MIN/MAX) ایسکرا مدل MI 7350

MI 7350 ایسکرا یک نمایشگر عقربه‌ای 96×96 با دو رلهٔ حد (MIN و MAX) است.

معرفی متر آنالوگ با کنتاکت حد (رله MIN/MAX) ایسکرا مدل MI 7350

MI 7350 ایسکرا یک نمایشگر عقربه‌ای 96×96 با دو رلهٔ حد (MIN و MAX) است. ورودی آن بسته به سفارش می‌تواند جریان یا ولتاژ AC/DC، فرکانس، ترموکوپل یا Pt100 باشد و با عبور مقدار از حدهای تنظیم‌شده، رله‌ها عمل می‌کنند و LED مربوط روشن می‌شود.

کاربردها

• کنترل حد ولتاژ، جریان یا فرکانس در تابلوها
• آلارم دما با Pt100 یا ترموکوپل
• حفاظت ساده در ژنراتورها

ویژگی‌ها

• ساخت ایسکرا اسلوونی با استانداردهای EN 60051
• ورودی‌ها (طبق سفارش): ولتاژ و جریان AC/DC، فرکانس 45 تا 65 هرتز، ترموکوپل J/K/S، Pt100
• رله‌ها: 2 رله تبدیلی (MIN و MAX)، حداکثر 600VA، 3A، 250V
• تنظیم حد: پتانسیومتر پشت دستگاه، 0 تا 100 درصد مقیاس

خلاصهٔ مشخصات

• نوع دستگاه: متر آنالوگ با کنتاکت حد (رله MIN/MAX)
• ورودی‌ها (طبق سفارش): ولتاژ و جریان AC/DC، فرکانس 45 تا 65 هرتز، ترموکوپل J/K/S، Pt100
• رله‌ها: 2 رله تبدیلی (MIN و MAX)، حداکثر 600VA، 3A، 250V
• تنظیم حد: پتانسیومتر پشت دستگاه، 0 تا 100 درصد مقیاس
• هیسترزیس: کمتر از 1 درصد
• تغذیه: 110/230V AC یا 24V DC
• کلاس دقت: 1.5 (فرکانس 0.5 یا 1)
• ابعاد: 96×96، برش 92×92، عمق حداکثر 120 میلی‌متر
• وزن: حدود 0.6 کیلوگرم
• دمای کاری: 0 تا 55 درجه سانتی‌گراد

راهنمای انتخاب

نوع ورودی و رنج را هنگام سفارش مشخص کنید؛ دستگاه برای یک نوع ورودی ساخته می‌شود.

نکات نصب

• دستگاه را در برش استاندارد درب تابلو نصب و با گیره‌های پشت محکم کنید.
• اتصالات را طبق نقشهٔ پشت دستگاه و بعد از قطع برق انجام دهید.
