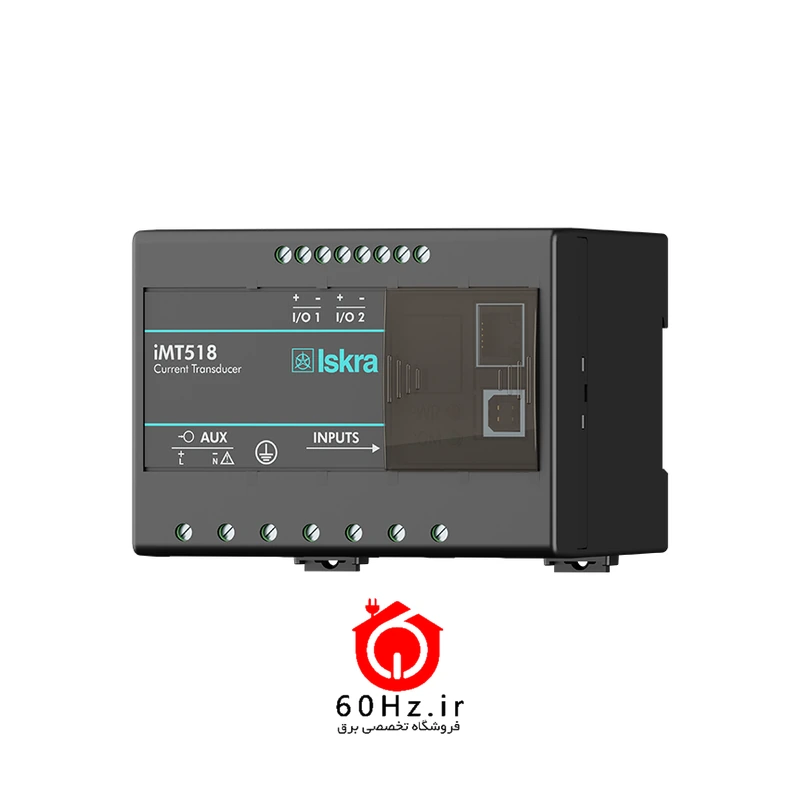

ترانسدیوسر جریان ایسکرا مدل iMT518

کد کالا: ISKRA-IMT518 اولین نظر را بنویسید
ویژگی‌های محصول
  • نوع عملکرددیجیتال
  • نوع نصبریلی
  • کلاس دقت0.2
  • ارتباطEthernet, Modbus, RS485
  • کمیت اندازه‌گیریجریان

معرفی محصول

معرفی ترانسدیوسر جریان ایسکرا مدل iMT518

iMT518 از سری جدید iMT ایسکراست: یک ترانسدیوسر جریان ریلی با دقت کلاس 0.2 که مقادیر را به خروجی آنالوگ و پورت‌های سریال، اترنت و USB می‌فرستد. خروجی آنالوگ شش رنج جریان و ولتاژ و مشخصهٔ غیرخطی قابل تنظیم دارد.

کاربردها

  • ارسال مقادیر به PLC، DCS و اسکادا
  • پست‌ها و تابلوهای کنترل
  • پایش دائمی تغذیهٔ تجهیزات حساس

ویژگی‌ها

  • دقت کلاس 0.2
  • اترنت با MODBUS TCP
  • خروجی آنالوگ قدرتمند با 6 رنج
  • تنظیم با MiQen

خلاصهٔ مشخصات

  • نوع دستگاه: ترانسدیوسر جریان
  • کمیت‌ها: جریان TRMS تک‌فاز، فرکانس، THD جریان
  • ورودی: 0.31 تا 5A نامی (خودکار)، حداکثر 12.5A
  • کلاس دقت: جریان 0.2 (روی ارتباط 0.1)
  • رنج فرکانس: 16 تا 400 هرتز
  • خروجی آنالوگ: تا 2 خروجی؛ ±1، ±5، ±10، ±20mA یا ±1، ±10V
  • ورودی/خروجی: تا 2 ماژول (آنالوگ، رله آلارم، ورودی دیجیتال، واچ‌داگ)
  • ارتباط: RS232/RS485 (MODBUS RTU) یا Ethernet (MODBUS TCP) + USB
  • تغذیه: استاندارد 80 تا 276V AC / 70 تا 300V DC (اختیاری 48 تا 77V AC / 19 تا 70V DC)
  • ابعاد: 100×127×75 میلی‌متر

راهنمای انتخاب

در سری iMT51x، مدل 510/511 توان تک‌فاز، 516 ولتاژ و 518 جریان را اندازه می‌گیرد؛ برای سه‌فاز iMT540 یا iMT550/560 را ببینید.

نکات نصب

  • روی ریل DIN 35 میلی‌متری داخل تابلو نصب شود.
  • ورودی جریان فقط از طریق ترانس جریان وصل شود و ثانویهٔ CT هنگام سیم‌کشی اتصال کوتاه شود.
  • تنظیمات با نرم‌افزار رایگان MiQen از طریق USB یا پورت سریال انجام می‌شود.

مشخصات فنی

مشخصات فنی ترانسدیوسر جریان ایسکرا مدل iMT518

مدلiMT518
نوع دستگاهترانسدیوسر جریان
کمیت‌هاجریان TRMS تک‌فاز، فرکانس، THD جریان
ورودی0.31 تا 5A نامی (خودکار)، حداکثر 12.5A
کلاس دقتجریان 0.2 (روی ارتباط 0.1)
رنج فرکانس16 تا 400 هرتز
خروجی آنالوگتا 2 خروجی؛ ±1، ±5، ±10، ±20mA یا ±1، ±10V
ورودی/خروجیتا 2 ماژول (آنالوگ، رله آلارم، ورودی دیجیتال، واچ‌داگ)
ارتباطRS232/RS485 (MODBUS RTU) یا Ethernet (MODBUS TCP) + USB
تغذیهاستاندارد 80 تا 276V AC / 70 تا 300V DC (اختیاری 48 تا 77V AC / 19 تا 70V DC)
ابعاد100×127×75 میلی‌متر
وزن375 گرم
نصبریل DIN
دمای کاری30- تا 70+ درجه سانتی‌گراد
درجه حفاظتIP40 بدنه، IP20 ترمینال
کشور سازندهاسلوونی
نوع عملکرد

دیجیتال

نوع نصب

ریلی

کمیت اندازه‌گیری

جریان

دانلود کاتالوگ
