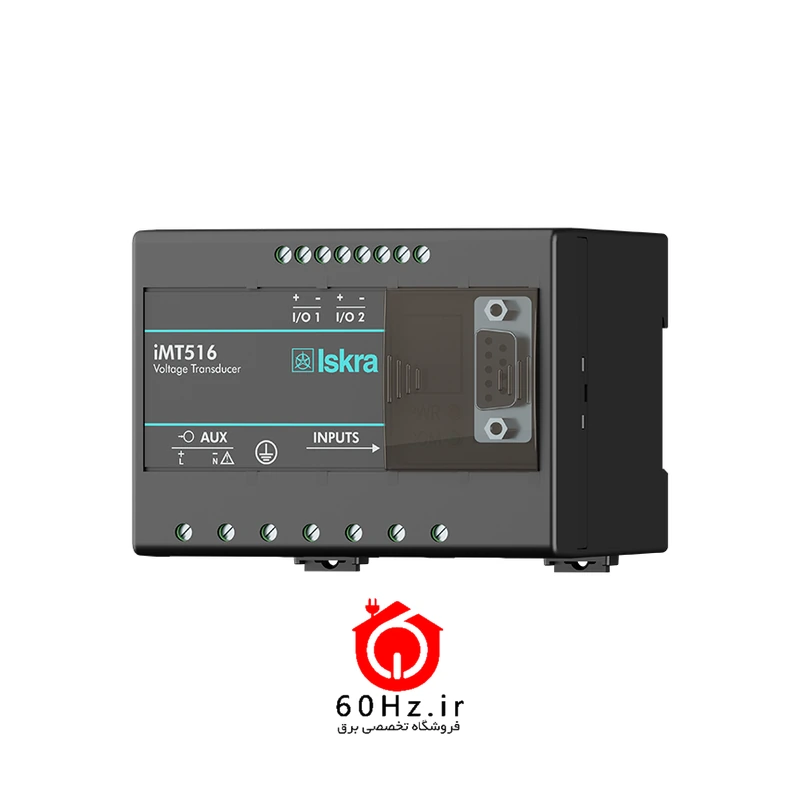

ترانسدیوسر ولتاژ ایسکرا مدل iMT516

iMT516 از سری جدید iMT ایسکراست: یک ترانسدیوسر ولتاژ ریلی با دقت کلاس 0.2 که مقادیر را به خروجی آنالوگ و پورت‌های سریال، اترنت و USB می‌فرستد.

معرفی ترانسدیوسر ولتاژ ایسکرا مدل iMT516

iMT516 از سری جدید iMT ایسکراست: یک ترانسدیوسر ولتاژ ریلی با دقت کلاس 0.2 که مقادیر را به خروجی آنالوگ و پورت‌های سریال، اترنت و USB می‌فرستد. خروجی آنالوگ شش رنج جریان و ولتاژ و مشخصهٔ غیرخطی قابل تنظیم دارد.

کاربردها

• ارسال مقادیر به PLC، DCS و اسکادا
• پست‌ها و تابلوهای کنترل
• پایش دائمی تغذیهٔ تجهیزات حساس

ویژگی‌ها

• دقت کلاس 0.2
• اترنت با MODBUS TCP
• خروجی آنالوگ قدرتمند با 6 رنج
• تنظیم با MiQen

خلاصهٔ مشخصات

• نوع دستگاه: ترانسدیوسر ولتاژ
• کمیت‌ها: ولتاژ TRMS تک‌فاز، فرکانس، THD ولتاژ
• ورودی: 57.7 تا 500V L-N (خودکار)، حداکثر 600V
• کلاس دقت: ولتاژ 0.2 (روی ارتباط 0.1)
• رنج فرکانس: 16 تا 400 هرتز
• خروجی آنالوگ: تا 2 خروجی؛ ±1، ±5، ±10، ±20mA یا ±1، ±10V
• ورودی/خروجی: تا 2 ماژول (آنالوگ، رله آلارم، ورودی دیجیتال، واچ‌داگ)
• ارتباط: RS232/RS485 (MODBUS RTU) یا Ethernet (MODBUS TCP) + USB
• تغذیه: استاندارد 80 تا 276V AC / 70 تا 300V DC (اختیاری 48 تا 77V AC / 19 تا 70V DC)
• ابعاد: 100×127×75 میلی‌متر

راهنمای انتخاب

در سری iMT51x، مدل 510/511 توان تک‌فاز، 516 ولتاژ و 518 جریان را اندازه می‌گیرد؛ برای سه‌فاز iMT540 یا iMT550/560 را ببینید.

نکات نصب

• روی ریل DIN 35 میلی‌متری داخل تابلو نصب شود.
• ورودی جریان فقط از طریق ترانس جریان وصل شود و ثانویهٔ CT هنگام سیم‌کشی اتصال کوتاه شود.
• تنظیمات با نرم‌افزار رایگان MiQen از طریق USB یا پورت سریال انجام می‌شود.
