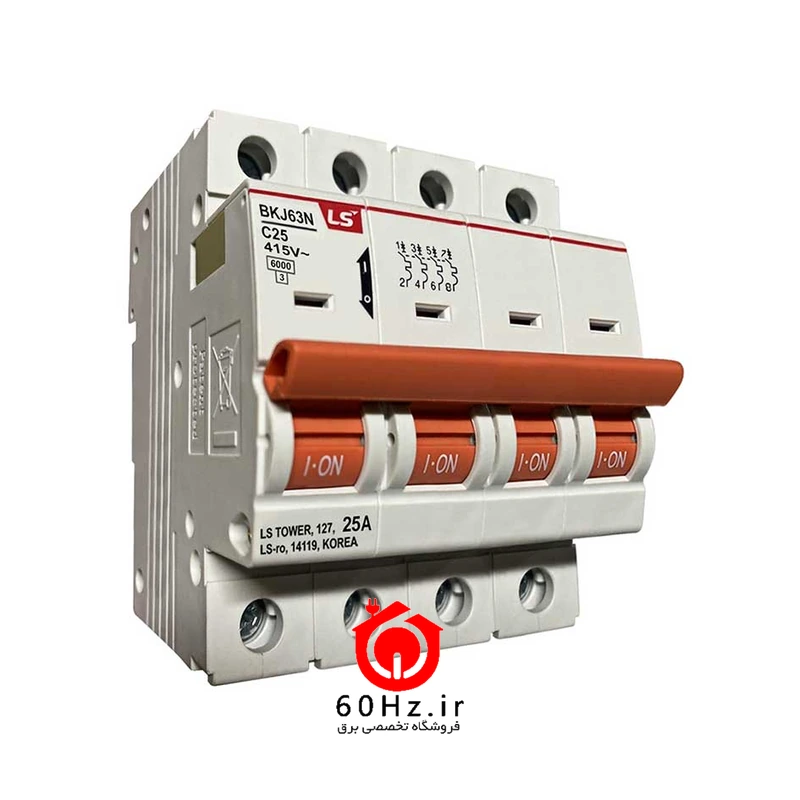

فیوز مینیاتوری چهار پل 25 آمپر ال اس منحنی C مدل BKJ-LA 4P C25A

کد کالا: LS-BKJ-LA-4P-C25A اولین نظر را بنویسید
ویژگی‌های محصول
  • تعداد فاز4P
  • جریان25A
  • قدرت قطع6KA
  • نوع فیوز (عملکرد)کندکار(C)
  • نوع فیوز (تیپ)کلید مینیاتوری
  • ولتاژ کاری400V
  • نوع نصبریلی
  • نوع عملکردحرارتی-مغناطیسی
مشاهده همه مشخصات ‹

قیمت به‌روزرسانی: 1405/08/07

معرفی محصول

معرفی فیوز مینیاتوری چهار پل 25 آمپر ال اس C

فیوز مینیاتوری چهار پل 25 آمپر ال اس C یک کلید مینیاتوری (MCB) چهار پل با منحنی قطع C است که مدار را در برابر اضافه بار و اتصال کوتاه حفاظت می‌کند. جریان نامی آن 25 آمپر و قدرت قطع آن 6 کیلوآمپر است و روی ریل استاندارد تابلو نصب می‌شود. منحنی C برای بارهای عمومی و موتوری با جریان راه‌اندازی متوسط مناسب است.

کاربردها

فیوز مینیاتوری چهار پل 25 آمپر ال اس C در این موارد به کار می‌رود: حفاظت مدارهای روشنایی و پریز ساختمان، تابلوهای توزیع خانگی و تجاری، و مدارهای موتوری و تجهیزات صنعتی کوچک.

ویژگی‌ها

  • جریان نامی 25 آمپر و قدرت قطع 6 کیلوآمپر
  • منحنی قطع C
  • عرض باریک 17.8 میلی‌متر برای هر پل
  • امکان افزودن کنتاکت کمکی (AX) و آلارم

خلاصهٔ مشخصات فنی

  • سری: BKJ-LA
  • تعداد پل: چهار پل
  • جریان نامی (In): 25 آمپر
  • منحنی قطع: C
  • قدرت قطع: 6 کیلوآمپر
  • ولتاژ نامی: 415V AC
  • ولتاژ عایقی (Ui): 500V
  • ولتاژ ضربه (Uimp): 4kV
  • استاندارد: IEC 60898-1، IEC 60947-2
  • عرض هر پل: 17.8 میلی‌متر
  • نوع نصب: ریل 35 میلی‌متری (DIN)
  • ترمینال: کابل تا 25 میلی‌متر مربع
  • عمر الکتریکی / مکانیکی: 10,000 / 20,000 بار
  • دمای کار: -5 تا +40 درجهٔ سانتی‌گراد

جدول کامل در تب «مشخصات فنی» آمده است.

راهنمای انتخاب

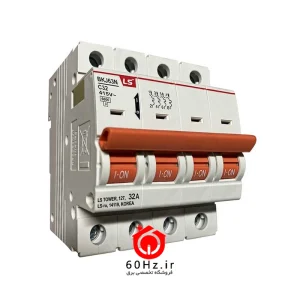

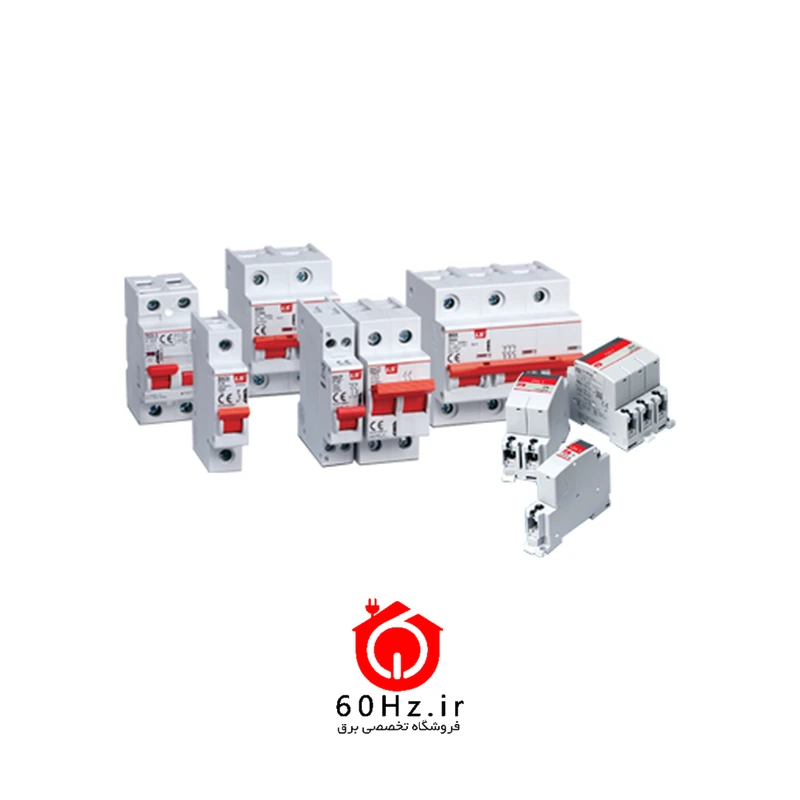

این مدل از خانوادهٔ 9 مدلی فیوز مینیاتوریهای هم‌سری ال اس در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، این مدل‌ها نزدیک‌ترند: فیوز مینیاتوری چهار پل 16 آمپر ال اس C، فیوز مینیاتوری چهار پل 20 آمپر ال اس C، فیوز مینیاتوری چهار پل 32 آمپر ال اس C، فیوز مینیاتوری چهار پل 40 آمپر ال اس C. ملاک انتخاب، جریان و ولتاژ واقعی مدار، سطح اتصال کوتاه محل نصب و هماهنگی با تجهیزات بالادست و پایین‌دست است.

نکات نصب و ایمنی

  • قبل از نصب، برق مدار را قطع و نبودن ولتاژ را با فازمتر یا مولتی‌متر بررسی کنید.
  • روی ریل 35 میلی‌متری (DIN) جا بزنید و پیچ ترمینال‌ها را با گشتاور مناسب سفت کنید.
  • سطح مقطع کابل را متناسب با جریان نامی انتخاب کنید.
  • نصب و راه‌اندازی را به برق‌کار دارای صلاحیت بسپارید.

مشخصات فنی

مشخصات فنی فیوز مینیاتوری چهار پل 25 آمپر ال اس منحنی C مدل BKJ-LA 4P C25A

مدلBKJ-LA 4P C25A
نوع محصولفیوز مینیاتوری (MCB)
سریBKJ-LA
مدلBKJ-LA 4P C25A
کد کالا در لیستBKJ-LA 4P C25A
تعداد پلچهار پل
جریان نامی (In)25 آمپر
منحنی قطعC
قدرت قطع6 کیلوآمپر
ولتاژ نامی415V AC
ولتاژ عایقی (Ui)500V
ولتاژ ضربه (Uimp)4kV
استانداردIEC 60898-1، IEC 60947-2
عرض هر پل17.8 میلی‌متر
نوع نصبریل 35 میلی‌متری (DIN)
ترمینالکابل تا 25 میلی‌متر مربع
عمر الکتریکی / مکانیکی10,000 / 20,000 بار
دمای کار-5 تا +40 درجهٔ سانتی‌گراد
تعداد فاز

جریان

نوع فیوز (عملکرد)

نوع فیوز (تیپ)

ولتاژ کاری

نوع عملکرد

حرارتی-مغناطیسی

حفاظت در برابر

اضافه جریان

دانلود کاتالوگ
