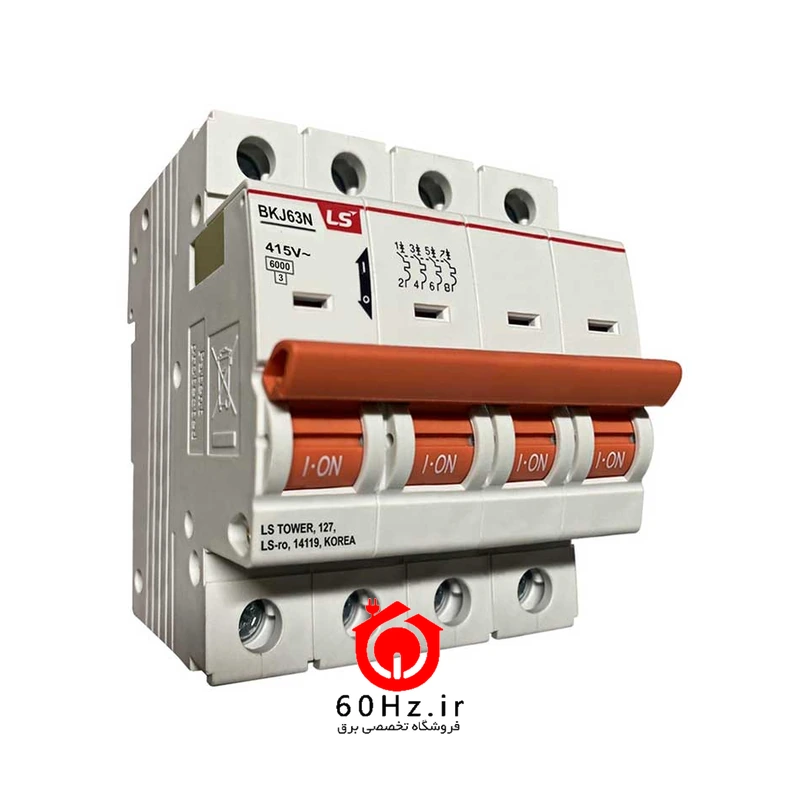

فیوز مینیاتوری چهار پل 6 آمپر ال اس منحنی C مدل BKJ-LA 4P C6A

کد کالا: LS-BKJ-LA-4P-C6A اولین نظر را بنویسید
ویژگی‌های محصول
  • تعداد فاز4P
  • جریان6A
  • قدرت قطع6KA
  • نوع فیوز (عملکرد)کندکار(C)
  • نوع فیوز (تیپ)کلید مینیاتوری
  • ولتاژ کاری400V
  • نوع نصبریلی
  • نوع عملکردحرارتی-مغناطیسی
مشاهده همه مشخصات ‹

قیمت به‌روزرسانی: 1405/08/07

معرفی محصول

معرفی فیوز مینیاتوری چهار پل 6 آمپر ال اس C

فیوز مینیاتوری چهار پل 6 آمپر ال اس C یک کلید مینیاتوری (MCB) چهار پل با منحنی قطع C است که مدار را در برابر اضافه بار و اتصال کوتاه حفاظت می‌کند. جریان نامی آن 6 آمپر و قدرت قطع آن 6 کیلوآمپر است و روی ریل استاندارد تابلو نصب می‌شود. منحنی C برای بارهای عمومی و موتوری با جریان راه‌اندازی متوسط مناسب است.

کاربردها

فیوز مینیاتوری چهار پل 6 آمپر ال اس C در این موارد به کار می‌رود: حفاظت مدارهای روشنایی و پریز ساختمان، تابلوهای توزیع خانگی و تجاری، و مدارهای موتوری و تجهیزات صنعتی کوچک.

ویژگی‌ها

  • جریان نامی 6 آمپر و قدرت قطع 6 کیلوآمپر
  • منحنی قطع C
  • عرض باریک 17.8 میلی‌متر برای هر پل
  • امکان افزودن کنتاکت کمکی (AX) و آلارم

خلاصهٔ مشخصات فنی

  • سری: BKJ-LA
  • تعداد پل: چهار پل
  • جریان نامی (In): 6 آمپر
  • منحنی قطع: C
  • قدرت قطع: 6 کیلوآمپر
  • ولتاژ نامی: 415V AC
  • ولتاژ عایقی (Ui): 500V
  • ولتاژ ضربه (Uimp): 4kV
  • استاندارد: IEC 60898-1، IEC 60947-2
  • عرض هر پل: 17.8 میلی‌متر
  • نوع نصب: ریل 35 میلی‌متری (DIN)
  • ترمینال: کابل تا 25 میلی‌متر مربع
  • عمر الکتریکی / مکانیکی: 10,000 / 20,000 بار
  • دمای کار: -5 تا +40 درجهٔ سانتی‌گراد

جدول کامل در تب «مشخصات فنی» آمده است.

راهنمای انتخاب

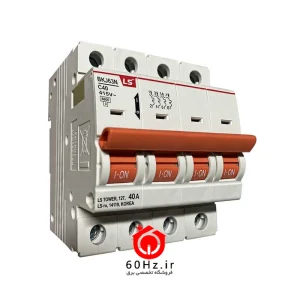

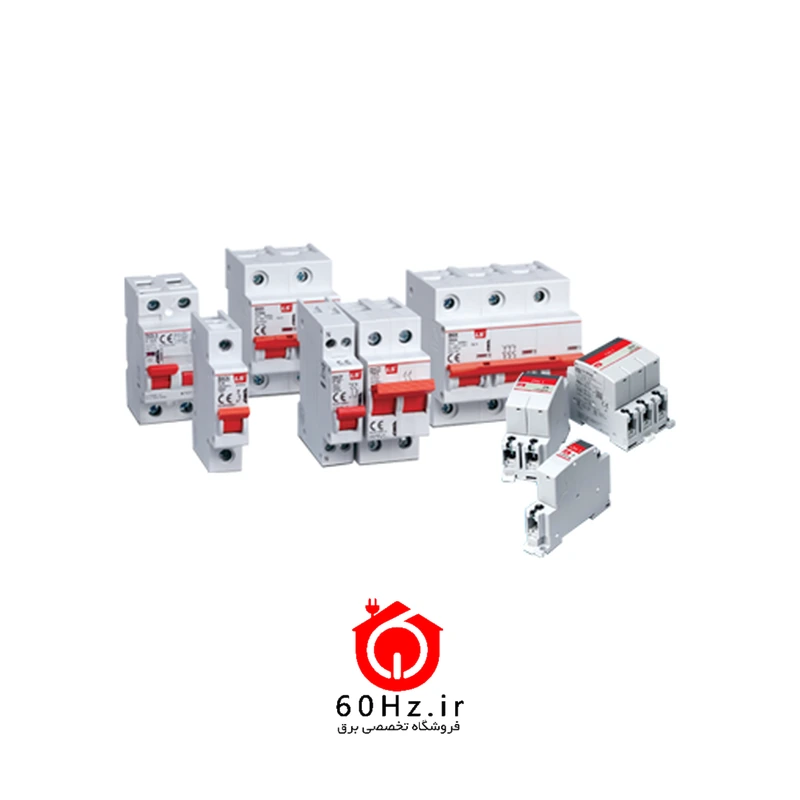

این مدل از خانوادهٔ 9 مدلی فیوز مینیاتوریهای هم‌سری ال اس در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، این مدل‌ها نزدیک‌ترند: فیوز مینیاتوری چهار پل 10 آمپر ال اس C، فیوز مینیاتوری چهار پل 16 آمپر ال اس C. ملاک انتخاب، جریان و ولتاژ واقعی مدار، سطح اتصال کوتاه محل نصب و هماهنگی با تجهیزات بالادست و پایین‌دست است.

نکات نصب و ایمنی

  • قبل از نصب، برق مدار را قطع و نبودن ولتاژ را با فازمتر یا مولتی‌متر بررسی کنید.
  • روی ریل 35 میلی‌متری (DIN) جا بزنید و پیچ ترمینال‌ها را با گشتاور مناسب سفت کنید.
  • سطح مقطع کابل را متناسب با جریان نامی انتخاب کنید.
  • نصب و راه‌اندازی را به برق‌کار دارای صلاحیت بسپارید.

مشخصات فنی

مشخصات فنی فیوز مینیاتوری چهار پل 6 آمپر ال اس منحنی C مدل BKJ-LA 4P C6A

مدلBKJ-LA 4P C6A
نوع محصولفیوز مینیاتوری (MCB)
سریBKJ-LA
مدلBKJ-LA 4P C6A
کد کالا در لیستBKJ-LA 4P C6A
تعداد پلچهار پل
جریان نامی (In)6 آمپر
منحنی قطعC
قدرت قطع6 کیلوآمپر
ولتاژ نامی415V AC
ولتاژ عایقی (Ui)500V
ولتاژ ضربه (Uimp)4kV
استانداردIEC 60898-1، IEC 60947-2
عرض هر پل17.8 میلی‌متر
نوع نصبریل 35 میلی‌متری (DIN)
ترمینالکابل تا 25 میلی‌متر مربع
عمر الکتریکی / مکانیکی10,000 / 20,000 بار
دمای کار-5 تا +40 درجهٔ سانتی‌گراد
تعداد فاز

جریان

نوع فیوز (عملکرد)

نوع فیوز (تیپ)

ولتاژ کاری

نوع عملکرد

حرارتی-مغناطیسی

حفاظت در برابر

اضافه جریان

دانلود کاتالوگ
