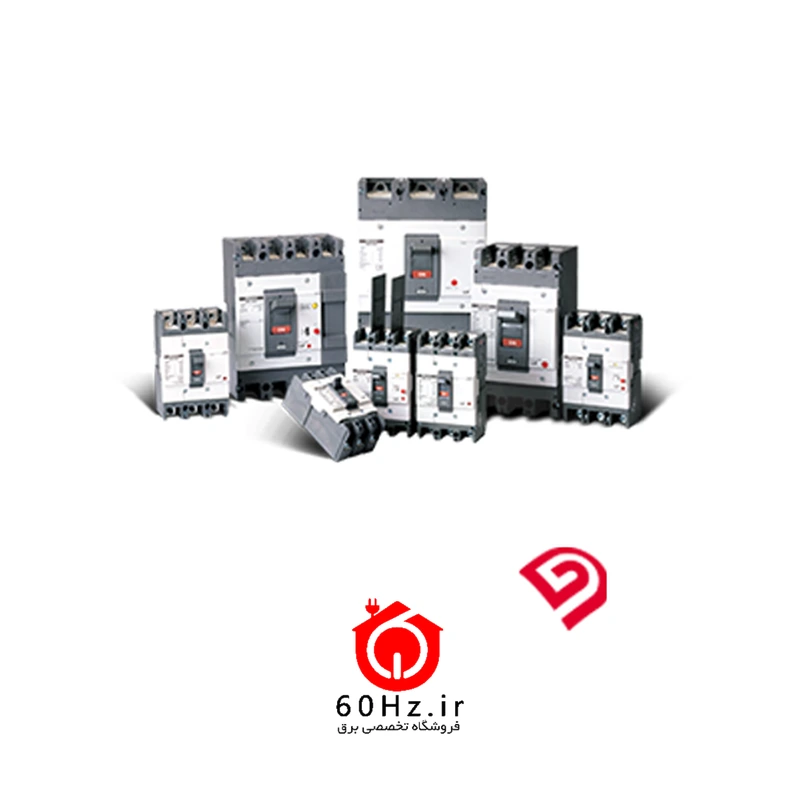

کلید اتوماتیک قابل تنظیم حرارتی 25 آمپر ال اس سری Metasol مدل ABH103c 25A

کد کالا: LS-ABH103C-25A اولین نظر را بنویسید
ویژگی‌های محصول
  • تعداد فاز3P
  • جریان25A
  • قدرت قطع50KA
  • ولتاژ کاری400V
  • نوع عملکردحرارتی-مغناطیسی
  • حفاظت در برابراضافه جریان
  • سریMetasol

قیمت به‌روزرسانی: 1405/08/07

معرفی محصول

معرفی کلید اتوماتیک قابل تنظیم حرارتی 25 آمپر ال اس ABH103c

کلید اتوماتیک قابل تنظیم حرارتی 25 آمپر ال اس ABH103c یک کلید قالب‌ریزی‌شده (MCCB) سه پل از سری Metasol ال اس در قاب 125 آمپری است که مدار را در برابر اضافه بار و اتصال کوتاه حفاظت می‌کند. قدرت قطع آن در 380 ولت 50 کیلوآمپر است و برای کلید اصلی یا فیدرهای تابلو به کار می‌رود. رلهٔ حرارتی آن بین 0.7 تا 1 برابر جریان نامی تنظیم می‌شود.

کاربردها

کلید اتوماتیک قابل تنظیم حرارتی 25 آمپر ال اس ABH103c در این موارد به کار می‌رود: کلید ورودی و فیدرهای تابلوهای توزیع، حفاظت موتورخانه‌ها، تابلوهای صنعتی و تجاری.

ویژگی‌ها

  • قدرت قطع 50 کیلوآمپر در 380 ولت
  • رلهٔ حرارتی قابل تنظیم 0.7 تا 1 برابر In
  • لوازم جانبی داخلی مشترک (شنت، آندر، کنتاکت کمکی و آلارم)
  • ابعاد استاندارد و هم‌اندازه با ELCB هم‌قاب

خلاصهٔ مشخصات فنی

  • سری: Metasol
  • تعداد پل: سه پل
  • آمپر فریم: 125 آمپر
  • جریان نامی (In): 25 آمپر
  • نوع رله: حرارتی-مغناطیسی، حرارتی قابل تنظیم 0.7 تا 1×In (طبق لیست)
  • قدرت قطع Icu در 380V: 50 کیلوآمپر
  • قدرت قطع Icu در 415V: 50 کیلوآمپر
  • قدرت قطع Icu در 220/250V: 100 کیلوآمپر
  • قدرت قطع سرویس Ics: 100% Icu
  • ولتاژ کاری (Ue): 690V AC / 500V DC
  • ولتاژ عایقی (Ui): 1000V
  • ولتاژ ضربه (Uimp): 8kV
  • استاندارد: IEC 60947-2
  • ابعاد سه پل (عرض×ارتفاع×عمق): 90×155×60 میلی‌متر

جدول کامل در تب «مشخصات فنی» آمده است.

راهنمای انتخاب

این مدل از خانوادهٔ 13 مدلی کلید اتوماتیکهای هم‌سری ال اس در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، این مدل‌ها نزدیک‌ترند: کلید اتوماتیک قابل تنظیم حرارتی 16 آمپر ال اس ABH103c، کلید اتوماتیک قابل تنظیم حرارتی 20 آمپر ال اس ABH103c، کلید اتوماتیک قابل تنظیم حرارتی 32 آمپر ال اس ABH103c، کلید اتوماتیک قابل تنظیم حرارتی 40 آمپر ال اس ABH103c. ملاک انتخاب، جریان و ولتاژ واقعی مدار، سطح اتصال کوتاه محل نصب و هماهنگی با تجهیزات بالادست و پایین‌دست است.

نکات نصب و ایمنی

  • پیش از نصب، برق تابلو را قطع و نبودن ولتاژ را بررسی کنید.
  • کلید را با پیچ روی صفحهٔ نصب تابلو ببندید و فاصلهٔ ایمنی کاتالوگ را تا بدنه و کلیدهای مجاور رعایت کنید.
  • از کابلشو یا شینهٔ متناسب با جریان استفاده و پیچ ترمینال‌ها را با گشتاور توصیه‌شده سفت کنید.
  • نصب و تنظیم را به برق‌کار دارای صلاحیت بسپارید.

مشخصات فنی

مشخصات فنی کلید اتوماتیک قابل تنظیم حرارتی 25 آمپر ال اس سری Metasol مدل ABH103c 25A

مدلABH103c 25A
نوع محصولکلید اتوماتیک (MCCB)
سریMetasol
مدلABH103c/25
کد کالا در لیستABH103C / 25
تعداد پلسه پل
آمپر فریم125 آمپر
جریان نامی (In)25 آمپر
نوع رلهحرارتی-مغناطیسی، حرارتی قابل تنظیم 0.7 تا 1×In (طبق لیست)
قدرت قطع Icu در 380V50 کیلوآمپر
قدرت قطع Icu در 415V50 کیلوآمپر
قدرت قطع Icu در 220/250V100 کیلوآمپر
قدرت قطع سرویس Ics100% Icu
ولتاژ کاری (Ue)690V AC / 500V DC
ولتاژ عایقی (Ui)1000V
ولتاژ ضربه (Uimp)8kV
استانداردIEC 60947-2
ابعاد سه پل (عرض×ارتفاع×عمق)90×155×60 میلی‌متر
تعداد فاز

جریان

قدرت قطع

ولتاژ کاری

نوع عملکرد

حرارتی-مغناطیسی

حفاظت در برابر

اضافه جریان

دانلود کاتالوگ
