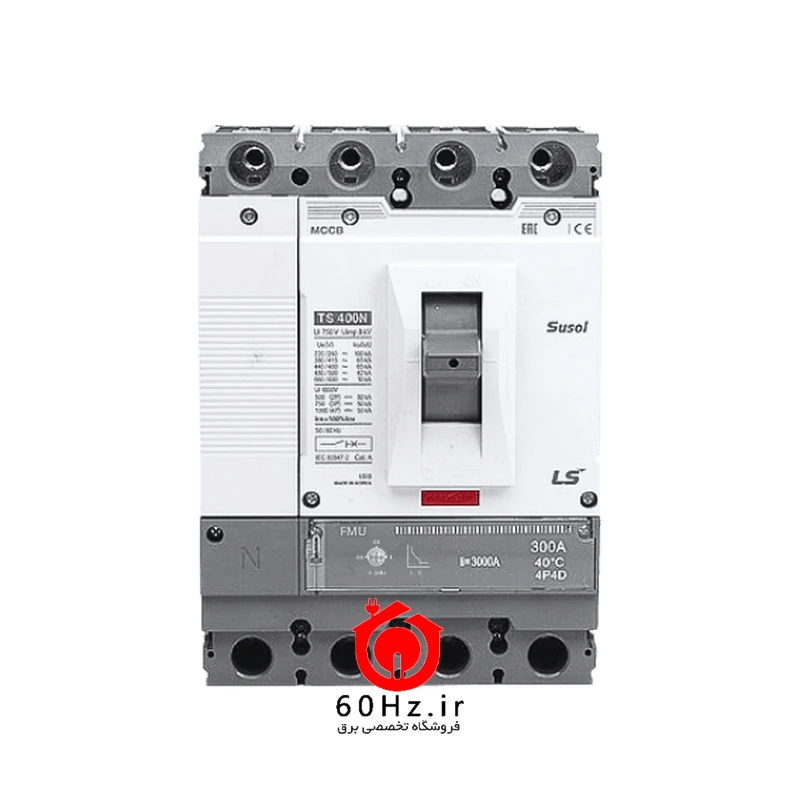

کلید اتوماتیک قابل تنظیم حرارتی و مغناطیسی 400 آمپر ال اس TS400N ATU 400 4P یک کلید قالب‌ریزی‌شده (MCCB) چهار پل از سری Susol ال اس با قاب 400 آمپر است.
معرفی کلید اتوماتیک قابل تنظیم حرارتی و مغناطیسی 400 آمپر ال اس TS400N ATU 400 4P
کلید اتوماتیک قابل تنظیم حرارتی و مغناطیسی 400 آمپر ال اس TS400N ATU 400 4P یک کلید قالب‌ریزی‌شده (MCCB) چهار پل از سری Susol ال اس با قاب 400 آمپر است. رلهٔ آن از نوع حرارتی قابل تنظیم 0.8 تا 1×In و مغناطیسی قابل تنظیم 5 تا 10×In (ATU) است. قدرت قطع آن طبق لیست 65 کیلوآمپر است و برای ورودی تابلو، فیدرهای اصلی و حفاظت بارهای صنعتی به کار می‌رود.
کاربردها
کلید اتوماتیک قابل تنظیم حرارتی و مغناطیسی 400 آمپر ال اس TS400N ATU 400 4P در این موارد به کار می‌رود: کلید ورودی تابلوهای اصلی، فیدر موتورخانه و تأسیسات، تابلوهای صنعتی.
ویژگی‌ها
- قدرت قطع 65 کیلوآمپر
- حرارتی قابل تنظیم 0.8 تا 1×In و مغناطیسی قابل تنظیم 5 تا 10×In (ATU)
- لوازم جانبی گسترده (موتور، دستهٔ گردان، پلاگین، رلهٔ نشتی)
- ساخت سری پریمیوم Susol ال اس
خلاصهٔ مشخصات فنی
- سری: Susol
- تعداد پل: چهار پل
- آمپر فریم: 400 آمپر
- جریان نامی (In): 400 آمپر
- نوع رله: حرارتی قابل تنظیم 0.8 تا 1×In و مغناطیسی قابل تنظیم 5 تا 10×In (ATU)
- قدرت قطع (طبق لیست): 65 کیلوآمپر در 380/415V
- قدرت قطع سرویس Ics: 100% Icu
- ولتاژ کاری (Ue): 690V AC / 500V DC
- ولتاژ عایقی (Ui): 1000V
- ولتاژ ضربه (Uimp): 8kV
- استاندارد: IEC 60947-2
- عمر مکانیکی / الکتریکی: 20,000 / 10,000 بار
- ابعاد چهار پل (عرض×ارتفاع×عمق): 186.5×260×110 میلی‌متر
- وزن: 7.2 کیلوگرم
جدول کامل در تب «مشخصات فنی» آمده است.
راهنمای انتخاب

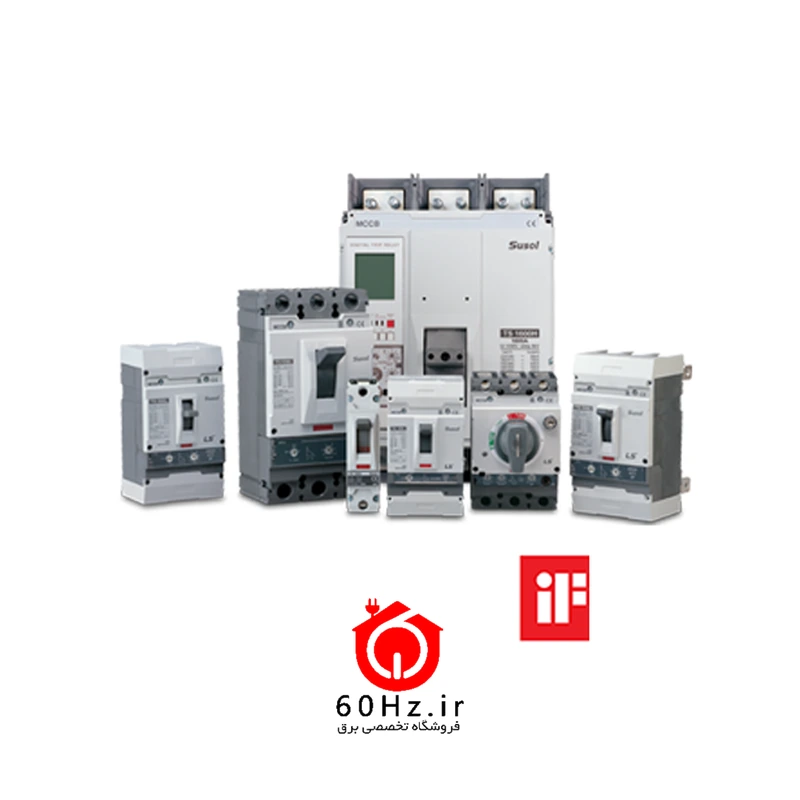

این مدل از خانوادهٔ 7 مدلی کلید اتوماتیکهای هم‌سری ال اس در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، این مدل‌ها نزدیک‌ترند: کلید اتوماتیک قابل تنظیم حرارتی و مغناطیسی 200 آمپر ال اس TS250N ATU 200 4P، کلید اتوماتیک قابل تنظیم حرارتی و مغناطیسی 250 آمپر ال اس TS250N ATU 250 4P، کلید اتوماتیک قابل تنظیم حرارتی و مغناطیسی 630 آمپر ال اس TS630N ATU 630 4P، کلید اتوماتیک قابل تنظیم حرارتی و مغناطیسی 800 آمپر ال اس TS800N ATU 800 4P. ملاک انتخاب، جریان و ولتاژ واقعی مدار، سطح اتصال کوتاه محل نصب و هماهنگی با تجهیزات بالادست و پایین‌دست است.
نکات نصب و ایمنی
- پیش از نصب، برق تابلو را قطع و نبودن ولتاژ را بررسی کنید.
- کلید را با پیچ روی صفحهٔ نصب تابلو ببندید و فاصلهٔ ایمنی کاتالوگ را تا بدنه و کلیدهای مجاور رعایت کنید.
- از کابلشو یا شینهٔ متناسب با جریان استفاده و پیچ ترمینال‌ها را با گشتاور توصیه‌شده سفت کنید.
- نصب و تنظیم را به برق‌کار دارای صلاحیت بسپارید.
- قدرت قطع بالا (65 کیلوآمپر)
- Ics برابر 100٪ Icu
- امکان تنظیم دقیق حفاظت
- قیمت بالاتر از سری Metasol
