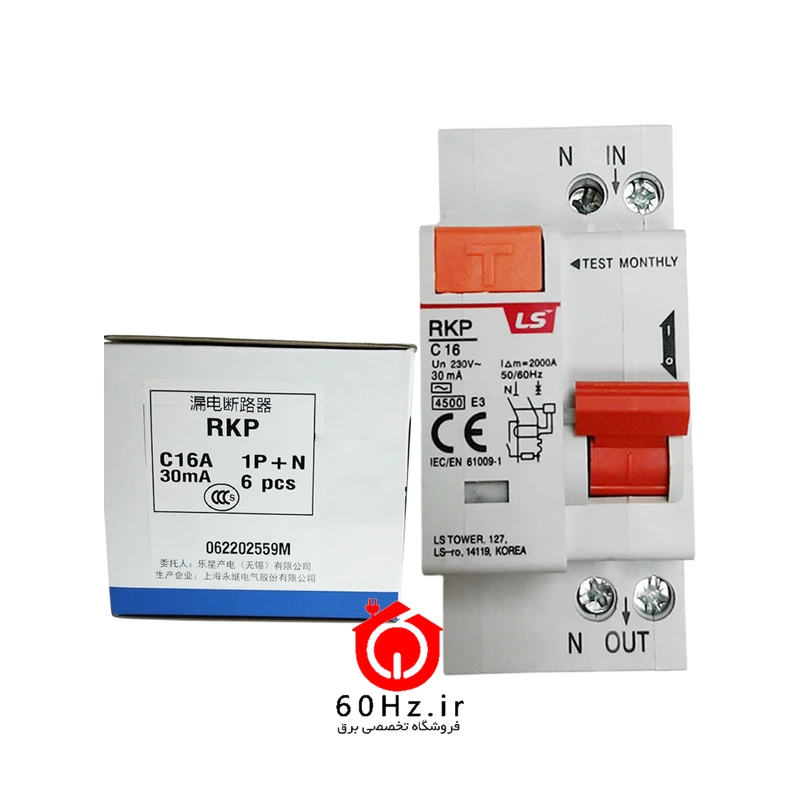

محافظ جان ترکیبی تک فاز 16 آمپر ال اس منحنی C مدل RKP-LB 1P+N C16A 30mA

کد کالا: LS-RKP-LB-1PPN-C16A-30MA اولین نظر را بنویسید
ویژگی‌های محصول
  • تعداد فاز1P+N
  • جریان16A
  • قدرت قطع4.5KA
  • نوع فیوز (عملکرد)کندکار(C)
  • ولتاژ کاری230V
  • نوع نصبریلی
  • حفاظت در برابراضافه جریان, نشتی جریان
  • سریRKP-LB
مشاهده همه مشخصات ‹

قیمت به‌روزرسانی: 1405/08/07

معرفی محصول

معرفی محافظ جان ترکیبی 16 آمپر ال اس RKP-LB 1P+N C16A 30mA

محافظ جان ترکیبی 16 آمپر ال اس RKP-LB 1P+N C16A 30mA یک کلید ترکیبی است که کار فیوز مینیاتوری منحنی C و محافظ جان 30 میلی‌آمپر را با هم انجام می‌دهد؛ یعنی هم مدار را در برابر اضافه بار و اتصال کوتاه حفاظت می‌کند و هم در برابر برق‌گرفتگی. جریان نامی آن 16 آمپر و قدرت قطع آن 4.5 کیلوآمپر است.

کاربردها

محافظ جان ترکیبی 16 آمپر ال اس RKP-LB 1P+N C16A 30mA در این موارد به کار می‌رود: مدارهای پریز حمام و آشپزخانه، مدارهای فضای باز، تابلوهای واحدهای مسکونی و تجاری.

ویژگی‌ها

  • حفاظت هم‌زمان اضافه جریان و نشتی
  • جریان نامی 16 آمپر، منحنی C
  • حساسیت 30 میلی‌آمپر
  • صرفه‌جویی در فضای تابلو

خلاصهٔ مشخصات فنی

  • سری: RKP-LB
  • تعداد پل: تک پل + نول
  • جریان نامی: 16 آمپر
  • منحنی قطع: C
  • حساسیت جریان نشتی: 30 میلی‌آمپر
  • قدرت قطع: 4.5 کیلوآمپر
  • ولتاژ نامی: 230V AC
  • ولتاژ عایقی / ضربه: 500V / 4kV
  • زمان قطع نشتی: حداکثر 0.1 ثانیه
  • استاندارد: IEC 61009
  • ترمینال: کابل تا 10 میلی‌متر مربع
  • نوع نصب: ریل 35 میلی‌متری (DIN)

جدول کامل در تب «مشخصات فنی» آمده است.

راهنمای انتخاب

این مدل از خانوادهٔ 4 مدلی محافظ جان ترکیبی (RCBO)های هم‌سری ال اس در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، این مدل‌ها نزدیک‌ترند: محافظ جان ترکیبی 10 آمپر ال اس RKP-LB 1P+N C10A 30mA، محافظ جان ترکیبی 25 آمپر ال اس RKP-LB 1P+N C25A 30mA، محافظ جان ترکیبی 32 آمپر ال اس RKP-LB 1P+N C32A 30mA. ملاک انتخاب، جریان و ولتاژ واقعی مدار، سطح اتصال کوتاه محل نصب و هماهنگی با تجهیزات بالادست و پایین‌دست است.

نکات نصب و ایمنی

  • قبل از نصب، برق مدار را قطع و نبودن ولتاژ را با فازمتر یا مولتی‌متر بررسی کنید.
  • روی ریل 35 میلی‌متری (DIN) جا بزنید و پیچ ترمینال‌ها را با گشتاور مناسب سفت کنید.
  • سطح مقطع کابل را متناسب با جریان نامی انتخاب کنید.
  • نصب و راه‌اندازی را به برق‌کار دارای صلاحیت بسپارید.

مشخصات فنی

مشخصات فنی محافظ جان ترکیبی تک فاز 16 آمپر ال اس منحنی C مدل RKP-LB 1P+N C16A 30mA

مدلRKP-LB 1P+N C16A 30mA
نوع محصولمحافظ جان ترکیبی (RCBO)
سریRKP-LB
مدلRKP-LB 1P+N C16A 30mA
تعداد پلتک پل + نول
جریان نامی16 آمپر
منحنی قطعC
حساسیت جریان نشتی30 میلی‌آمپر
قدرت قطع4.5 کیلوآمپر
ولتاژ نامی230V AC
ولتاژ عایقی / ضربه500V / 4kV
زمان قطع نشتیحداکثر 0.1 ثانیه
استانداردIEC 61009
ترمینالکابل تا 10 میلی‌متر مربع
نوع نصبریل 35 میلی‌متری (DIN)
تعداد فاز

جریان

نوع فیوز (عملکرد)

ولتاژ کاری

حفاظت در برابر

اضافه جریان, نشتی جریان

دانلود کاتالوگ
