کنترل بار دیجیتال راما جریان موتور سه فاز را با CT داخلی و بدون نیاز به CT جداگانه اندازه می‌گیرد و در افزایش جریان (با منحنی I²t)، کاهش جریان و عدم تقارن جریان فازها، رله خروجی را قطع می‌کند. محدودهٔ تنظیم جریان این مدل 1 تا 110 آمپر است.

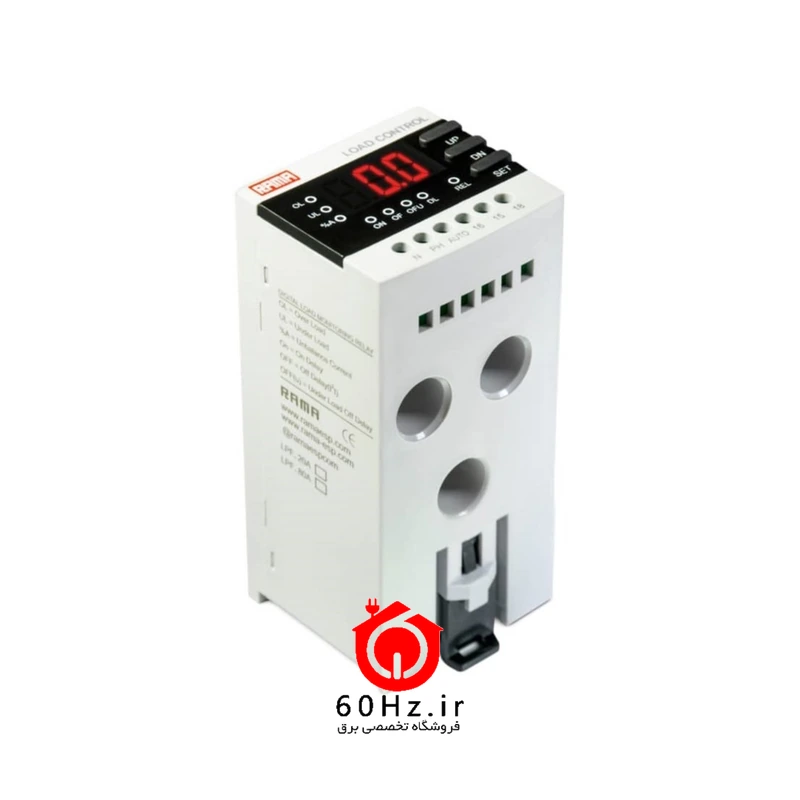

معرفی کنترل بار دیجیتال راما 1 تا 110 آمپر
کنترل بار دیجیتال راما جریان موتور سه فاز را با CT داخلی و بدون نیاز به CT جداگانه اندازه می‌گیرد و در افزایش جریان (با منحنی I²t)، کاهش جریان و عدم تقارن جریان فازها، رله خروجی را قطع می‌کند.
راما اسپادانا سازندهٔ ایرانی رله‌ها و کنترل‌کننده‌های برق صنعتی در اصفهان است.
کاربردها
- حفاظت الکتروموتورهای سه فاز در برابر اضافه‌بار
- تشخیص خشک‌کار کردن پمپ یا پاره شدن تسمه با کاهش جریان
- جایگزین دقیق‌تر بی‌متال در تابلوهای موتور
ویژگی‌ها
- کنترل جریان بر اساس منحنی I²t
- اندازه‌گیری جریان با CT داخلی و عبور مستقیم کابل
- نمایش جریان، تنظیمات و پیغام خطا
- ریست خودکار یا دستی و تنظیم وضعیت رله
خلاصهٔ مشخصات
- ولتاژ تغذیه: 180-250VAC، 50/60Hz
- محدودهٔ تنظیم جریان (OL): 1 تا 110 آمپر
- دقت نمایش جریان: 1 آمپر
- کاهش جریان (UL): از 0 تا یک واحد کمتر از OL (صفر = غیرفعال)
- عدم تقارن جریان (%A): 7 تا 100 درصد
- تعداد CT داخلی: 2 عدد
- دامنهٔ زمان تأخیر در وصل یا ریست (ON): 0 تا 240 ثانیه
- تأخیر در قطع برای خطای OL و %A (OF): 0 تا 10 ثانیه
جدول کامل در تب «مشخصات فنی» و بروشور سازنده در تب «کاتالوگ» آمده است.
راهنمای انتخاب
مدل‌های هم‌خانوادهٔ این محصول در فروشگاه: کنترل بار دیجیتال راما 0.5 تا 25 آمپر، کنترل بار دیجیتال طرح کمکی راما 0.5 تا 25 آمپر، کنترل بار دیجیتال طرح کمکی راما 1 تا 110 آمپر. مدل مناسب را بر اساس جریان کار موتور (کمی بیشتر از جریان نامی) و جای نصب (ریل یا روی کنتاکتور) انتخاب کنید.
نکات نصب و ایمنی

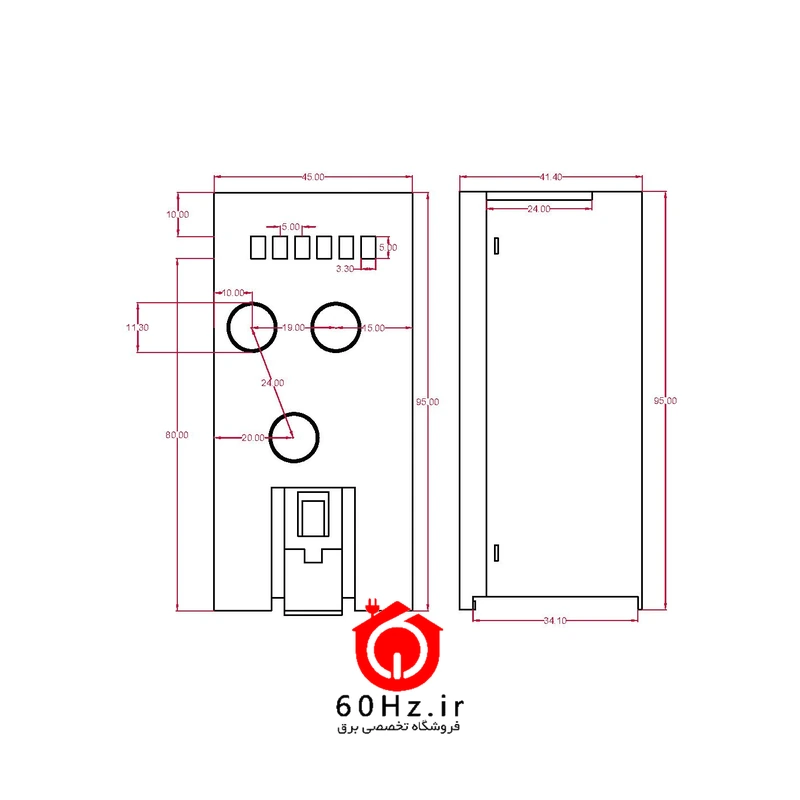

کابل‌های موتور از سه حفرهٔ دستگاه عبور کنند؛ دو حفره CT دارند. خروجی رله فقط به بوبین کنتاکتور وصل شود، نه مستقیم به موتور. نصب و سیم‌کشی باید توسط برق‌کار انجام شود.
- بدون نیاز به CT جداگانه
- نمایش دیجیتال جریان
- ریست خودکار قابل تنظیم
- حفاظت ولتاژ ندارد؛ برای آن کنترل فاز بار لازم است
- برای جریان‌های بیشتر از محدوده به CT خارجی یا سوپر ولت آمپر نیاز است
