محافظ کنتاکتور سری N شیوا امواج مدل CPJN-T180 بوبین کنتاکتورهای 220 ولت را در برابر ولتاژ نامناسب حفاظت می‌کند. ویژگی‌های اصلی: قطع در افزایش ولتاژ 250 ولت و کاهش ولتاژ 175 ولت، تأخیر قطع 1 ثانیه.
معرفی محافظ کنتاکتور شیوا امواج 180 ثانیه مدل CPJN-T180

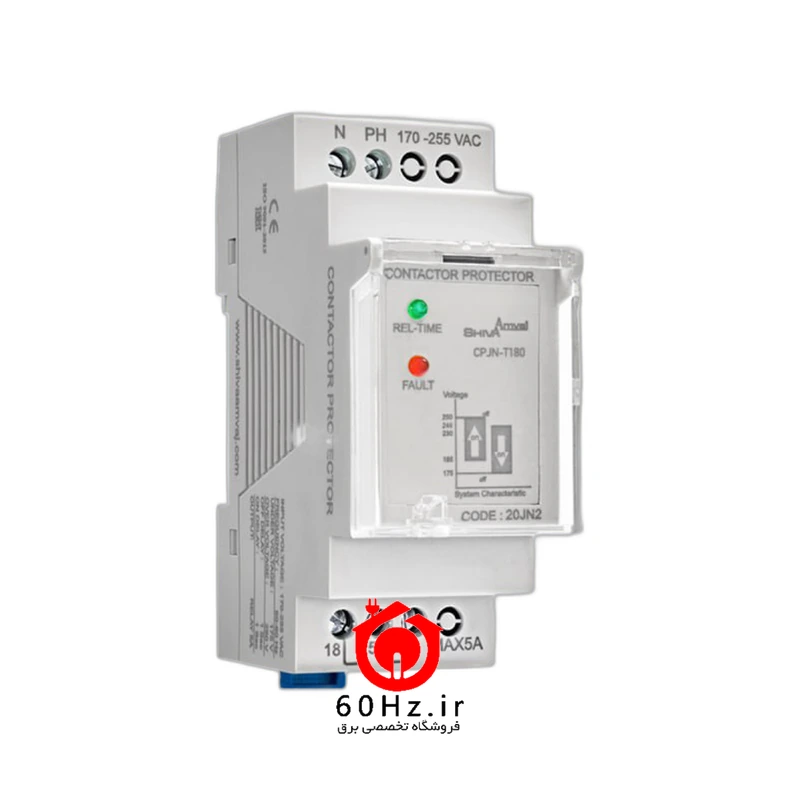

محافظ کنتاکتور شیوا امواج 180 ثانیه CPJN-T180 — محافظ کنتاکتور سری N شیوا امواج بوبین کنتاکتورهای 220 ولت را در برابر ولتاژ نامناسب حفاظت می‌کند. اگر ولتاژ بوبین از 175 ولت کمتر یا از 250 ولت بیشتر شود یا شبکه دو فاز شود، دستگاه فوراً فرمان قطع می‌دهد و تا عادی شدن شبکه در همان حالت می‌ماند. در مدل CPJN-T180 وصل مجدد با تأخیر 180 ثانیه انجام می‌شود تا فشار کمپرسورها متعادل شود.
کاربردها
- حفاظت کنتاکتورها و بارهای پشت آن‌ها در تابلوهای ساختمانی و صنعتی
- تأخیر در وصل مجدد بارهای کمپرسوری پس از قطع برق
- جلوگیری از لرزش و سوختن بوبین کنتاکتور در افت ولتاژ
ویژگی‌ها
- قطع در افزایش ولتاژ 250 ولت و کاهش ولتاژ 175 ولت
- تأخیر قطع 1 ثانیه
- نشانگر سبز REL/TIME (چشمک‌زن هنگام زمان‌گیری) و قرمز FAULT
- رلهٔ خروجی 5 آمپر
- عرض 36 میلی‌متر
مشخصات فنی (خلاصه)

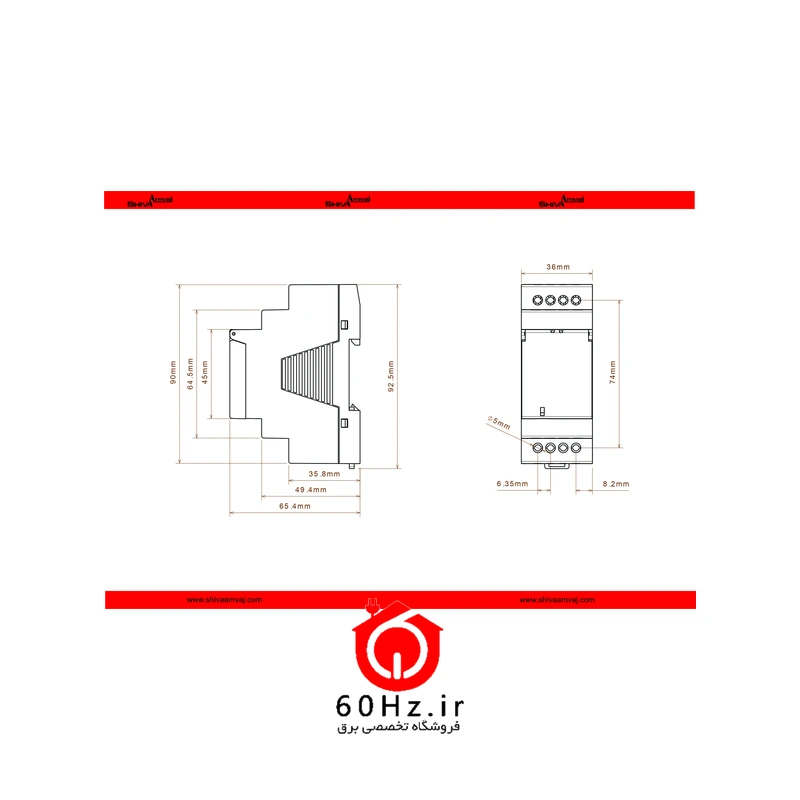

- ابعاد (میلی‌متر): 36×90×65
- درجه حفاظت: IP30
- ولتاژ تغذیه: 170-255VAC /50-60 Hz
- خروجی: رله 5A
جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.
راهنمای انتخاب
مدل 1 ثانیه برای بارهای معمولی و مدل 180 ثانیه برای کمپرسور یخچال، کولر و پمپ‌هایی که نباید بلافاصله پس از قطع، دوباره روشن شوند مناسب است. مدل‌های دیگر همین خانواده: CPJN-T1.
نکات نصب و ایمنی
- روی ریل استاندارد (DIN) داخل تابلو نصب می‌شود؛ برای نصب روی درب تابلو می‌توان از قاب پنل سازنده استفاده کرد.
- خروجی دستگاه را سری با بوبین کنتاکتور ببندید.
- پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
نقاط قوت محصول:
- قطع در افزایش ولتاژ 250 ولت و کاهش ولتاژ 175 ولت
- تأخیر قطع ۱ ثانیه
- ۳ سال گارانتی تعویض شیوا امواج
نقاط ضعف محصول:
- درجه حفاظت IP30؛ برای فضای باز باید داخل تابلو نصب شود
