محافظ کنتاکتور سری M شیوا امواج مدل CPM-T1 در عرض یک مینیاتور (18 میلی‌متر) ساخته شده و بوبین کنتاکتورهای 220 ولت را در برابر افزایش و کاهش ولتاژ و دو فاز شدن شبکه حفاظت می‌کند. ویژگی‌های اصلی: قطع در ولتاژ کمتر از 175 یا بیشتر از 250 ولت، تأخیر قطع 1 ثانیه.

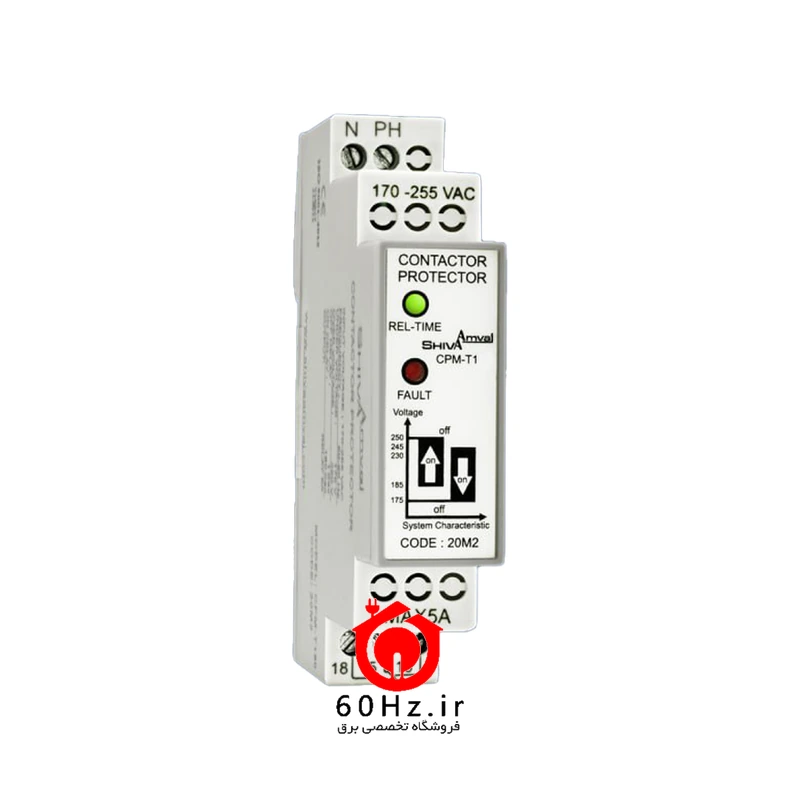

معرفی محافظ کنتاکتور شیوا امواج 1 ثانیه مدل CPM-T1
محافظ کنتاکتور شیوا امواج 1 ثانیه CPM-T1 — محافظ کنتاکتور سری M شیوا امواج در عرض یک مینیاتور (18 میلی‌متر) ساخته شده و بوبین کنتاکتورهای 220 ولت را در برابر افزایش و کاهش ولتاژ و دو فاز شدن شبکه حفاظت می‌کند. پس از رفع خطا، کنتاکتور با تأخیر تعیین‌شده دوباره وصل می‌شود. در مدل CPM-T1 تأخیر وصل 1 ثانیه است.
کاربردها
- تابلوهای کم‌جا در کنار کلیدهای مینیاتوری
- حفاظت بارهای کنتاکتوری ساختمان مثل پمپ و فن
- تأخیر در وصل مجدد کمپرسورها
ویژگی‌ها
- قطع در ولتاژ کمتر از 175 یا بیشتر از 250 ولت
- تأخیر قطع 1 ثانیه
- نشانگر سبز زمان‌گیری/وصل و قرمز خطا
- رلهٔ خروجی 5 آمپر
- وزن 55 گرم و عرض 18 میلی‌متر
مشخصات فنی (خلاصه)

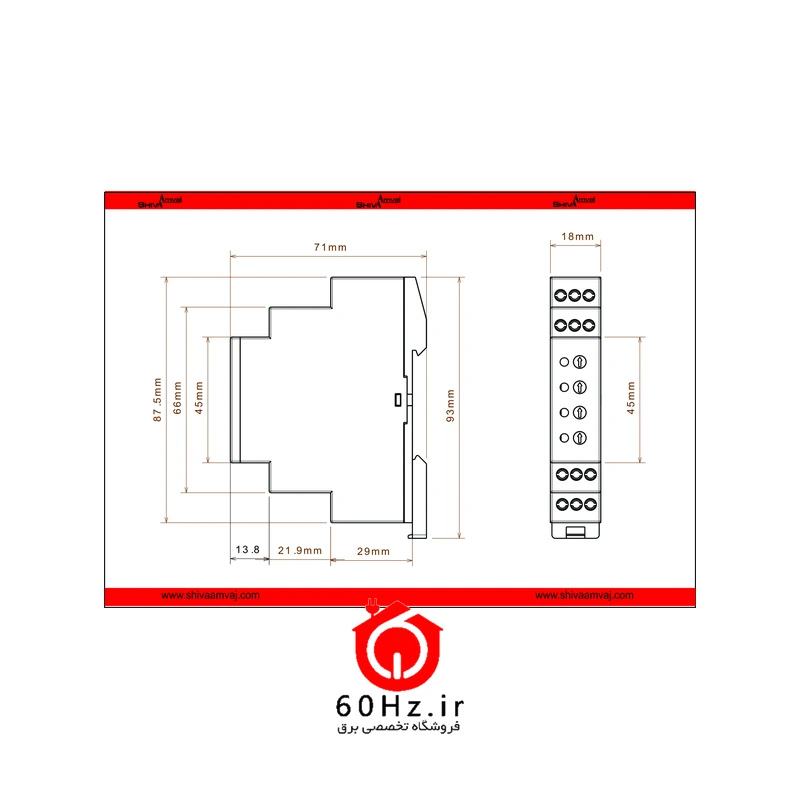

- ابعاد (میلی‌متر): 88×18×71
- درجه حفاظت: IP30
- ولتاژ تغذیه: 170-255VAC /50-60 Hz
- خروجی: رله 5A
- تأخیر زمان وصل: 1 ثانیه
جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.
راهنمای انتخاب
مدل 1 ثانیه برای بارهای عمومی و مدل 180 ثانیه برای بارهای کمپرسوری انتخاب شود. مدل‌های دیگر همین خانواده: CPM-T180.
نکات نصب و ایمنی
- روی ریل استاندارد (DIN) داخل تابلو نصب می‌شود؛ برای نصب روی درب تابلو می‌توان از قاب پنل سازنده استفاده کرد.
- خروجی دستگاه را سری با بوبین کنتاکتور ببندید.
- پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
نقاط قوت محصول:
- قطع در ولتاژ کمتر از 175 یا بیشتر از 250 ولت
- تأخیر قطع ۱ ثانیه
- ۳ سال گارانتی تعویض شیوا امواج
نقاط ضعف محصول:
- درجه حفاظت IP30؛ برای فضای باز باید داخل تابلو نصب شود
