رله کنترل آمپر سه فاز شیوا امواج 6000 آمپر مدل CAD-6000

رله کنترل آمپر سه فاز شیوا امواج 6000 آمپر مدل CAD-6000

Name: خرید رله کنترل آمپر سه فاز شیوا امواج 6000 آمپر CAD-6000
Brand: شیوا امواج
SKU: SHIVA-CAD-6000
Price: 57980000 IRR
Availability: InStock

Shiva Amvaj CAD-6000 Three Phase Current Relay

قیمت به‌روزرسانی: 1405/07/23

ویژگی های محصول:

جریان خروجی رله:16 آمپر
ولتاژ تغذیه:180 تا 250 ولت AC
تعداد رله:2 رله
نوع نصب:روی درب تابلو

سوالی دارید؟

برند: شیوا امواج شناسه محصول: SHIVA-CAD-6000 دسته‌بندی: کنترل فاز گارانتی:: سه سال تعویضتعداد در کارتن:: 8 عددکد کالا:: 13D1

۵.۷۹۸.۰۰۰تومان

بهترین قیمت بازار
پشتیبانی عالی ۷ روز هفته
برند های اورجینال
تحویل سریع

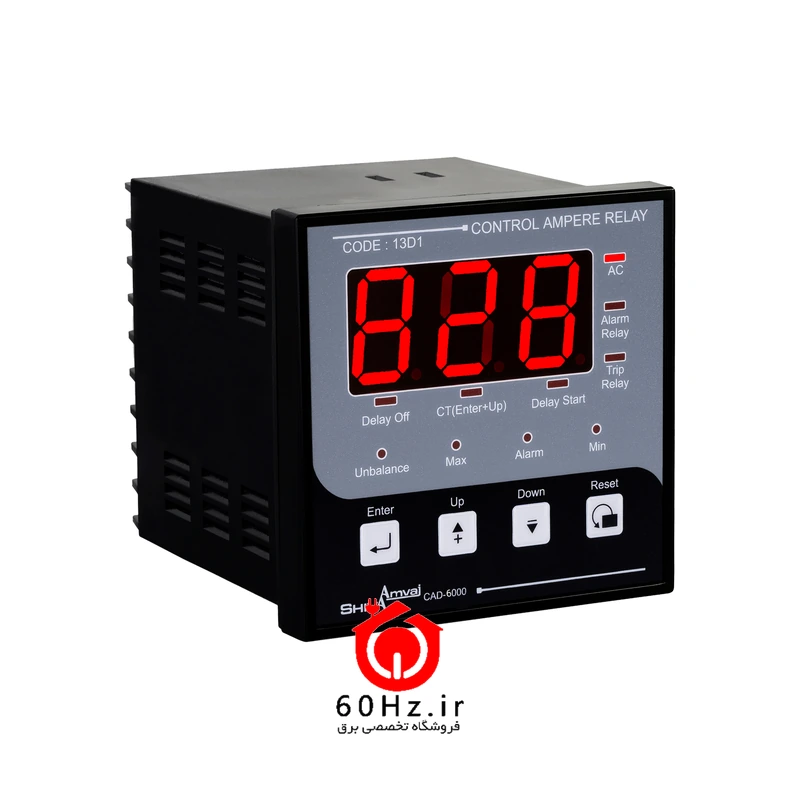

رله کنترل آمپر سه فاز شیوا امواج مدل CAD-6000 یک دستگاه تابلویی 96×96 برای نمایش جریان و حفاظت موتورهای سه فاز است. ویژگی‌های اصلی: نمایش جریان و حفاظت در برابر حداقل، حداکثر و عدم تقارن جریان، دو رلهٔ مستقل 16 آمپر برای ALARM و TRIP.

معرفی رله کنترل آمپر سه فاز شیوا امواج 6000 آمپر مدل CAD-6000

رله کنترل آمپر سه فاز شیوا امواج 6000 آمپر CAD-6000 — رله کنترل آمپر سه فاز شیوا امواج یک دستگاه تابلویی 96×96 برای نمایش جریان و حفاظت موتورهای سه فاز است. سه حد مستقل حداقل، هشدار و حداکثر جریان تعریف می‌شود و دو رلهٔ مجزای ALARM و TRIP به ترتیب هشدار و قطع را انجام می‌دهند. CT خارجی از 5 تا 6000 آمپر قابل تنظیم است و آلارم داخلی، اپراتور را از بروز خطا باخبر می‌کند. مدل CAD-6000 با CT خارجی تا 6000 آمپر کار می‌کند و در زمان استارت اولیه، افزایش جریان را نادیده می‌گیرد.

کاربردها

حفاظت الکتروموتورهای بزرگ و سنگین با CT خارجی
تابلوهای MCC که نمایش جریان روی درب تابلو لازم است
هشدار پیش از قطع (رلهٔ Alarm) برای جلوگیری از توقف ناگهانی تولید

ویژگی‌ها

نمایش جریان و حفاظت در برابر حداقل، حداکثر و عدم تقارن جریان (10 تا 100 درصد CT)
دو رلهٔ مستقل 16 آمپر برای ALARM و TRIP
تأخیر استارت اولیه 3 تا 300 ثانیه برای موتورهای سنگین
تأخیر در قطع 2 تا 60 ثانیه
کنترل جریان بر اساس منحنی I²T و آلارم صوتی داخلی
تنظیم CT تا 5 دقیقه پس از وصل برق

مشخصات فنی (خلاصه)

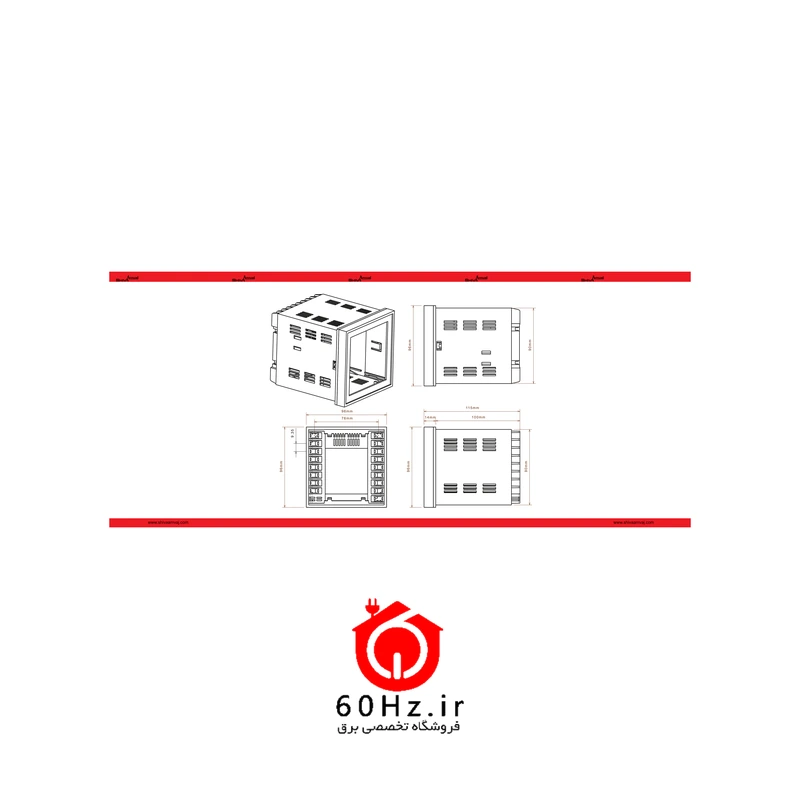

ابعاد (میلی‌متر): 96×96×115
درجه حفاظت: IP30
خروجی: دو عدد رله 16A

جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.

راهنمای انتخاب

مدل اتوماتیک (CAD-2M) در زمان استارت هم جریان را کنترل می‌کند تا موتور قفل‌شده آسیب نبیند؛ مدل‌های دیگر در زمان استارت اولیه افزایش جریان را نادیده می‌گیرند.

نکات نصب و ایمنی

روی درب تابلو با برش 91×91 میلی‌متر نصب می‌شود.
ثانویهٔ CTها را پیش از جدا کردن از دستگاه اتصال کوتاه کنید.
اتصال‌ها را دقیقاً مطابق نقشهٔ چاپ‌شده روی بدنه یا کاتالوگ دستگاه انجام دهید.
پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.

نقاط قوت محصول:

نمایش جریان و حفاظت در برابر حداقل، حداکثر و عدم تقارن جریان
دو رلهٔ مستقل ۱۶ آمپر برای ALARM و TRIP
۳ سال گارانتی تعویض شیوا امواج

نقاط ضعف محصول:

درجه حفاظت IP30؛ برای فضای باز باید داخل تابلو نصب شود

مشخصات فنی رله کنترل آمپر سه فاز شیوا امواج 6000 آمپر مدل CAD-6000

مدل	CAD-6000
برند	شیوا امواج
مدل	CAD-6000
کد کالا	13D1
وزن	495 گرم
ابعاد (میلی‌متر)	96×96×115
درجه حفاظت	IP30
ولتاژ تغذیه/RESET خارجی	180-250VAC/ R-N /50-60 Hz
دقت اندازه‌گیری جریان	1+ 0.5% و 1-%0.5
زمان تنظیم CT	از زمان وصل به برق به مدت 5 دقیقه
شرایط محیط کار	دما: 65+..20– درجه سانتی‌گراد و رطوبت : 70 درصد
خروجی	دو عدد رله 16A
ابعاد برش تابلو (میلی‌متر)	91×91
تعداد در کارتن	8
گارانتی	3 سال گارانتی تعویض (طبق سایت سازنده)

تعداد فاز	سه فاز
تعداد رله	2 رله
ولتاژ تغذیه	180 تا 250 ولت AC
نوع نصب	روی درب تابلو
دمای کار	20- تا 65+ درجه
ولتاژ کاری	180 تا 250 ولت AC
نوع ولتاژ	AC
جریان خروجی رله	16 آمپر

رله کنترل آمپر سه فاز شیوا امواج 6000 آمپر مدل CAD-6000 سه سال گارانتی تعویض از طرف شرکت شیوا امواج دارد.

این دستگاه با ولتاژ 180 تا 250 ولت AC کار می‌کند.

نصب روی درب تابلو انجام می‌شود و درجه حفاظت آن IP30 است.

کنتاکت خروجی تا 16 آمپر را مستقیم قطع و وصل می‌کند؛ برای بار بیشتر، فرمان را به کنتاکتور بدهید.

فرق اصلی این دو مدل در «6000 آمپر» برای CAD-6000 و «6000 آمپر اتوماتیک» برای CAD-2M است؛ بقیهٔ قابلیت‌ها یکسان است.
