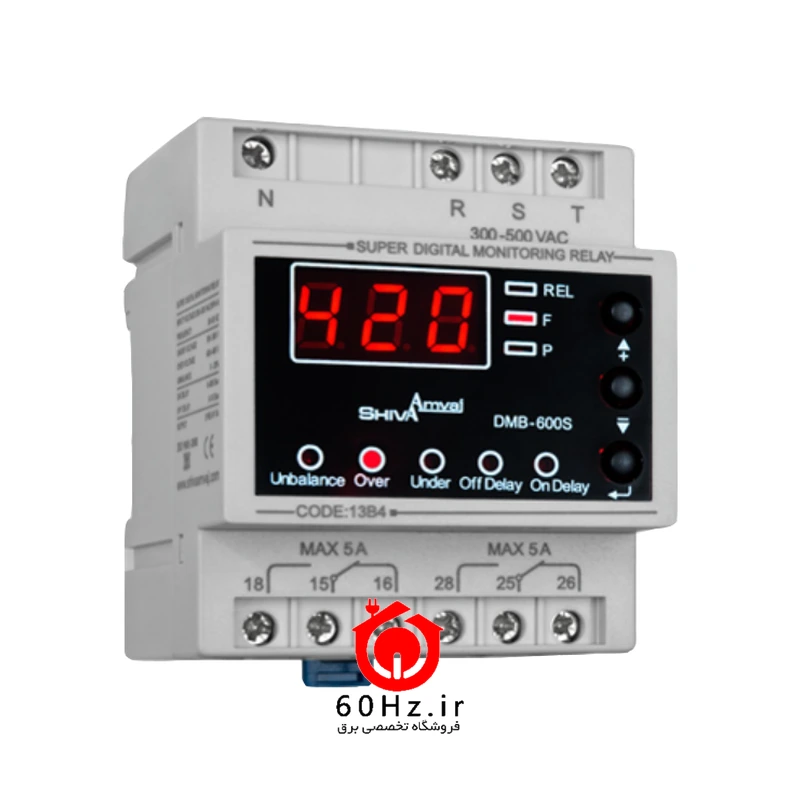

سوپر کنترل فاز دیجیتال شیوا امواج مدل DMB-600S

سوپر کنترل فاز دیجیتال شیوا امواج مدل DMB-600S ولتاژ شبکه را روی نمایشگر نشان می‌دهد و همهٔ حدود حفاظتی آن با کلید و به صورت عددی تنظیم می‌شود. ویژگی‌های اصلی: نمایش ولتاژ شبکه، خطاها و پیغام‌های تنظیمی، افزایش ولتاژ 400 تا 480، کاهش ولتاژ 310 تا 380 ولت و عدم تقارن 5 تا 25 درصد.

معرفی سوپر کنترل فاز دیجیتال شیوا امواج مدل DMB-600S

سوپر کنترل فاز دیجیتال شیوا امواج DMB-600S — سوپر کنترل فاز دیجیتال شیوا امواج ولتاژ شبکه را روی نمایشگر نشان می‌دهد و همهٔ حدود حفاظتی آن با کلید و به صورت عددی تنظیم می‌شود. سیستم میکروپروسسوری دستگاه افزایش و کاهش ولتاژ، عدم تقارن، قطع فاز و جابجایی فاز را با دقت تشخیص می‌دهد و حتی جابجایی فاز با نول را هم اعلام می‌کند.

کاربردها

• تابلوهای صنعتی که تنظیم دقیق و قابل خواندن حدود ولتاژ لازم است
• حفاظت موتورها و تجهیزات حساس سه فاز
• پایش لحظه‌ای ولتاژ شبکه توسط اپراتور

ویژگی‌ها

• نمایش ولتاژ شبکه، خطاها و پیغام‌های تنظیمی
• افزایش ولتاژ 400 تا 480، کاهش ولتاژ 310 تا 380 ولت و عدم تقارن 5 تا 25 درصد
• تأخیر در وصل 0 تا 600 ثانیه و تأخیر قطع 0 تا 10 ثانیه
• 15 ثانیه تأخیر برای افت ولتاژ لحظهٔ استارت
• هشت نشانگر وضعیت و اعلام جابجایی فاز و نول
• دو رلهٔ خروجی 5 آمپر

مشخصات فنی (خلاصه)

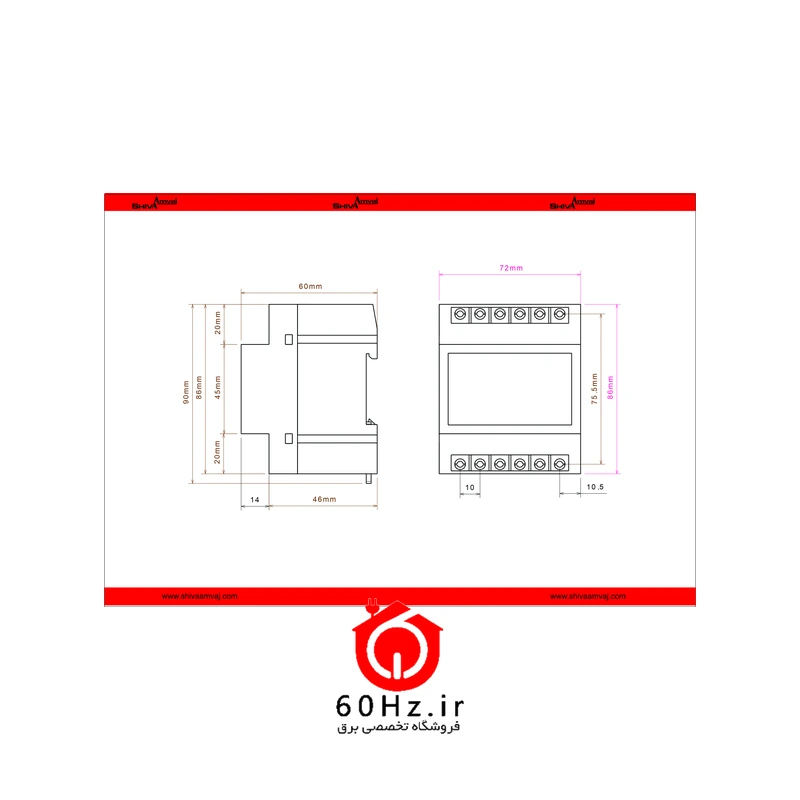

• ابعاد (میلی‌متر): 72×86×60
• درجه حفاظت: IP30
• ولتاژ تغذیه: 300-500VAC/PH(R,S,T)-N /50-60 Hz
• ولتاژ ورودی: 300-500VAC/3PH/50-60Hz
• تأخیر زمان وصل: 0-600 ثانیه
• خروجی: 2 عدد رله 5A

جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.

راهنمای انتخاب

نسخهٔ سری N همین دستگاه (DMJN-1R) در عرض باریک‌تر و با یک رلهٔ 10 آمپر عرضه می‌شود.

نکات نصب و ایمنی

• روی ریل استاندارد (DIN) داخل تابلو نصب می‌شود؛ برای نصب روی درب تابلو می‌توان از قاب پنل سازنده استفاده کرد.
• اتصال‌ها را دقیقاً مطابق نقشهٔ چاپ‌شده روی بدنه یا کاتالوگ دستگاه انجام دهید.
• رلهٔ خروجی برای فرمان دادن به بوبین کنتاکتور است؛ بار اصلی را از طریق کنتاکتور مناسب تغذیه کنید.
• پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
