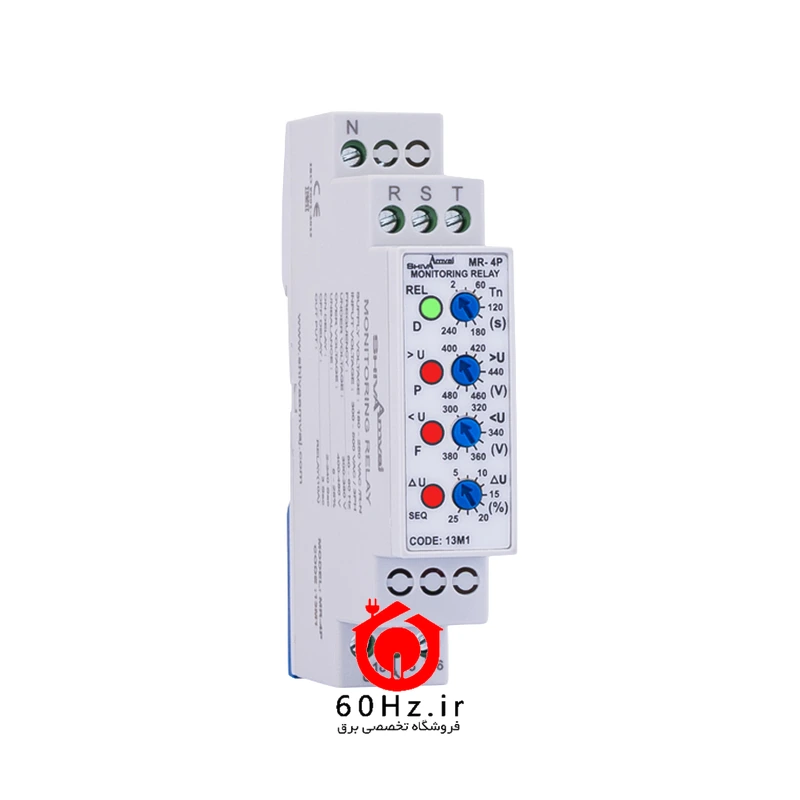

کنترل فاز با نول شیوا امواج مدل MR-4P

کنترل فاز سری M شیوا امواج مدل MR-4P در ابعاد یک کلید مینیاتوری (18 میلی‌متر) ساخته شده و با استفاده از نول، دو فاز شدن، قطع فاز، عدم تقارن، جابجایی فاز و تغییر ولتاژ را تشخیص می‌دهد. ویژگی‌های اصلی: حفاظت در برابر دو فاز شدن، قطع فاز، عدم تقارن و جابجایی فاز، افزایش ولتاژ 400 تا 480 و کاهش ولتاژ 300 تا 380 ولت قابل تنظیم.

معرفی کنترل فاز با نول شیوا امواج مدل MR-4P

کنترل فاز با نول شیوا امواج MR-4P — کنترل فاز سری M شیوا امواج در ابعاد یک کلید مینیاتوری (18 میلی‌متر) ساخته شده و با استفاده از نول، دو فاز شدن، قطع فاز، عدم تقارن، جابجایی فاز و تغییر ولتاژ را تشخیص می‌دهد. چهار پیچ تنظیم برای تأخیر وصل، حد بالا و پایین ولتاژ و عدم تقارن روی پنل قرار دارد.

کاربردها

• تابلوهای کوچک ساختمانی و تجاری
• حفاظت موتورهای سه فاز در کنار کلیدهای مینیاتوری
• جایگزینی کنترل فازهای قدیمی در ردیف مینیاتورها

ویژگی‌ها

• حفاظت در برابر دو فاز شدن، قطع فاز، عدم تقارن و جابجایی فاز
• افزایش ولتاژ 400 تا 480 و کاهش ولتاژ 300 تا 380 ولت قابل تنظیم
• عدم تقارن 5 تا 25 درصد و تأخیر وصل 2 تا 240 ثانیه
• اعلام جابجایی نول با نشانگر P
• رلهٔ خروجی 10 آمپر
• عرض فقط 18 میلی‌متر

مشخصات فنی (خلاصه)

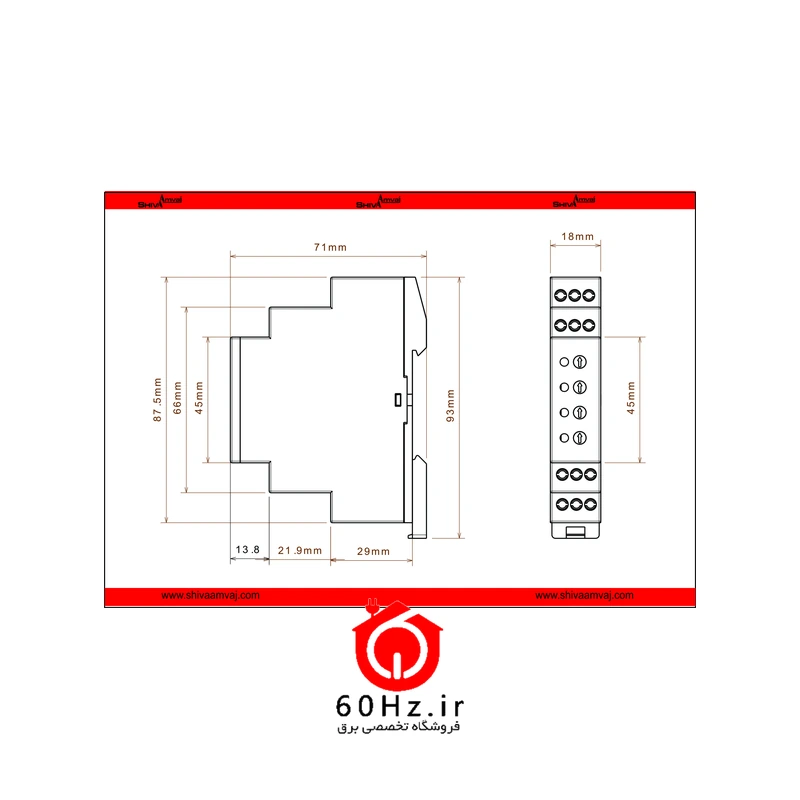

• ابعاد (میلی‌متر): 88×18×71
• درجه حفاظت: IP30
• ولتاژ تغذیه: 180-250VAC/ R-N /50-60 Hz
• ولتاژ ورودی: 300-500VAC/3PH/50-60Hz
• تأخیر زمان وصل: 2-240 ثانیه
• خروجی: رله 10A

جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.

راهنمای انتخاب

اگر سیم نول در محل نصب در دسترس نیست، مدل بدون نول سری M را انتخاب کنید.

نکات نصب و ایمنی

• روی ریل استاندارد (DIN) داخل تابلو نصب می‌شود؛ برای نصب روی درب تابلو می‌توان از قاب پنل سازنده استفاده کرد.
• سیم نول باید به ترمینال مربوط وصل شود.
• رلهٔ خروجی برای فرمان دادن به بوبین کنتاکتور است؛ بار اصلی را از طریق کنتاکتور مناسب تغذیه کنید.
• پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
