کنترل فاز ستاره مثلث سری BN شیوا امواج مدل MRBN-SD، تایمر ستاره-مثلث و رلهٔ کنترل فاز را در یک بدنهٔ ریلی ادغام کرده است. ویژگی‌های اصلی: حفاظت در برابر افزایش و کاهش ولتاژ، عدم توالی، عدم تقارن و قطع فاز، زمان ستاره 2 تا 30 ثانیه، تأخیر وصل 2 تا 30 ثانیه.

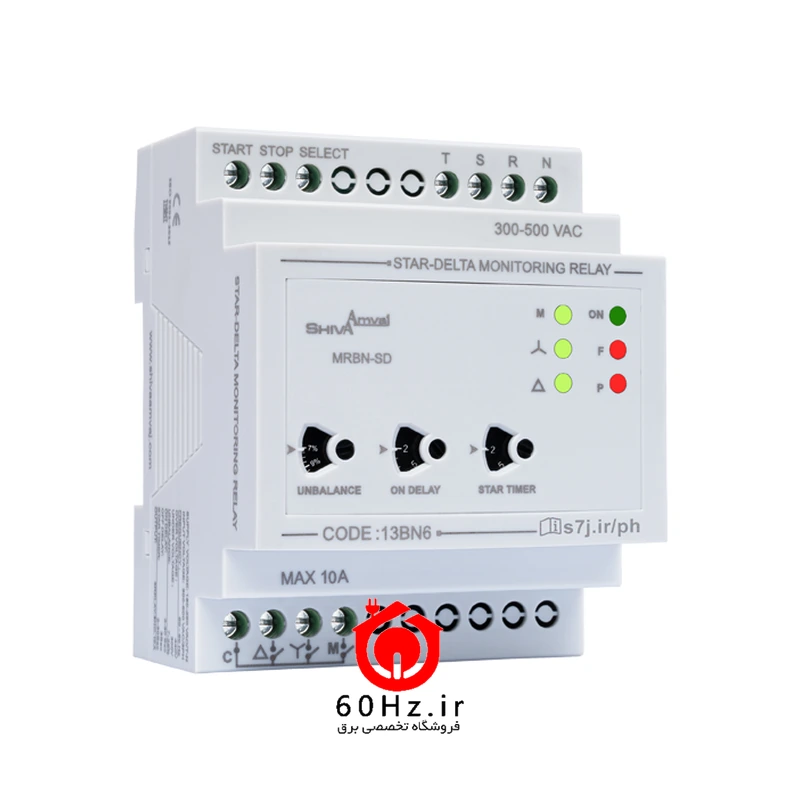

معرفی کنترل فاز ستاره مثلث شیوا امواج مدل MRBN-SD
کنترل فاز ستاره مثلث شیوا امواج MRBN-SD — کنترل فاز ستاره مثلث سری BN شیوا امواج، تایمر ستاره-مثلث و رلهٔ کنترل فاز را در یک بدنهٔ ریلی ادغام کرده است. دستگاه پیش از استارت، سلامت شبکه را بررسی می‌کند و در طول کار هم در صورت بروز خطای فاز، موتور را متوقف می‌کند.
کاربردها
- راه‌اندازی ستاره-مثلث موتورهای سه فاز
- تابلوهای پمپ و فن صنعتی
- کاهش تعداد تجهیزات و سیم‌کشی تابلو
ویژگی‌ها
- حفاظت در برابر افزایش و کاهش ولتاژ (480 و 300 ولت)، عدم توالی، عدم تقارن و قطع فاز
- زمان ستاره 2 تا 30 ثانیه، تأخیر وصل 2 تا 30 ثانیه
- فاصلهٔ 50 میلی‌ثانیه بین قطع ستاره و وصل مثلث
- سه رلهٔ خروجی 10 آمپر
- فرمان با شاسی یا PLC
- ثبات تنظیمات در برابر ضربهٔ کنتاکتور
مشخصات فنی (خلاصه)

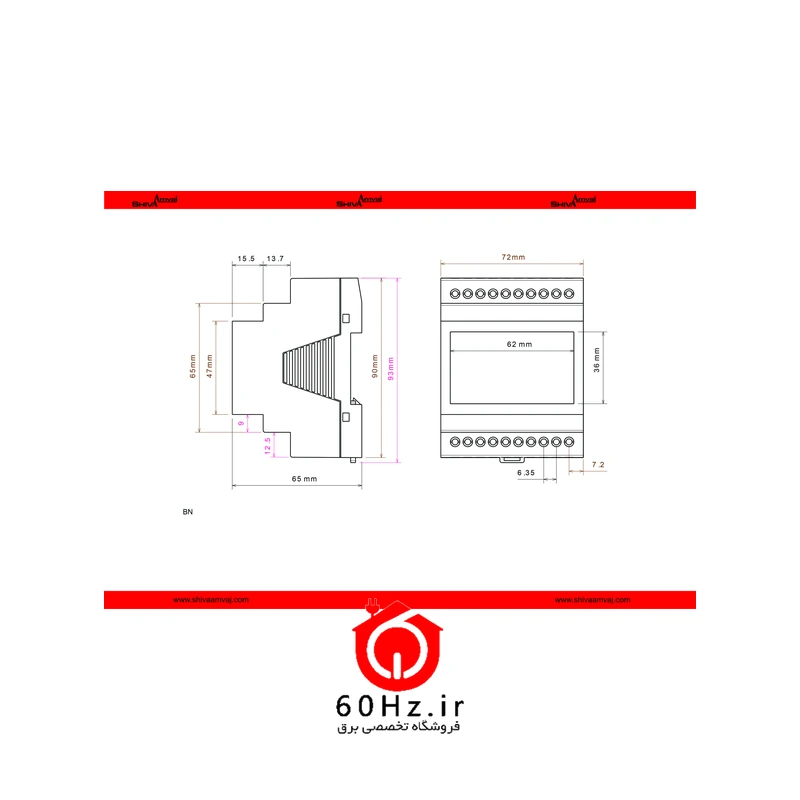

- ابعاد (میلی‌متر): 71×90×65
- درجه حفاظت: IP30
- ولتاژ تغذیه: 180-250VAC/ R-N /50-60 Hz
- ولتاژ ورودی: 300-500VAC/3PH/50-60Hz
- خروجی: 3 عدد رله 10A
جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.
راهنمای انتخاب
برای جریان فرمان بیشتر، مدل MRB-SD با رله‌های 16 آمپر را ببینید.
نکات نصب و ایمنی
- روی ریل استاندارد (DIN) داخل تابلو نصب می‌شود؛ برای نصب روی درب تابلو می‌توان از قاب پنل سازنده استفاده کرد.
- اتصال‌ها را دقیقاً مطابق نقشهٔ چاپ‌شده روی بدنه یا کاتالوگ دستگاه انجام دهید.
- پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
نقاط قوت محصول:
- حفاظت در برابر افزایش و کاهش ولتاژ، عدم توالی، عدم تقارن و قطع فاز
- زمان ستاره ۲ تا ۳۰ ثانیه، تأخیر وصل ۲ تا ۳۰ ثانیه
- ۳ سال گارانتی تعویض شیوا امواج
نقاط ضعف محصول:
- درجه حفاظت IP30؛ برای فضای باز باید داخل تابلو نصب شود
