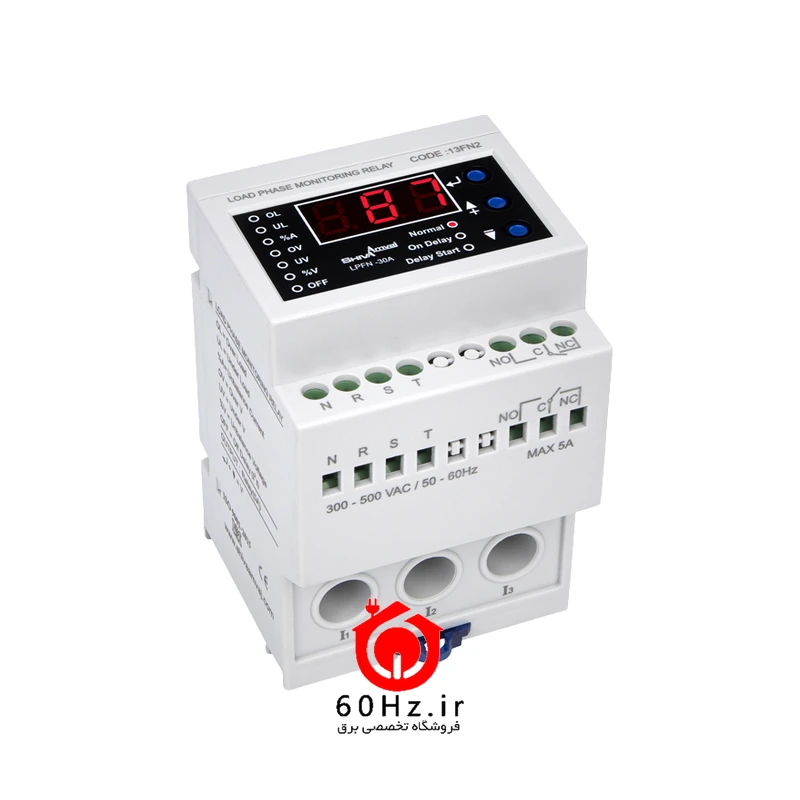

کنترل فاز و بار شیوا امواج 0.1 تا 30 آمپر مدل LPFN-30A

کنترل فاز و بار سری FN شیوا امواج مدل LPFN-30A یک رلهٔ حفاظتی میکروپروسسوری است که هم شبکهٔ سه فاز و هم جریان مصرفی بار را زیر نظر می‌گیرد. ویژگی‌های اصلی: حفاظت در برابر قطع فاز، جابجایی فاز، عدم تقارن ولتاژ و جریان، قطع در افزایش یا کاهش ولتاژ.

معرفی کنترل فاز و بار شیوا امواج 0.1 تا 30 آمپر مدل LPFN-30A

کنترل فاز و بار شیوا امواج 0.1 تا 30 آمپر LPFN-30A — کنترل فاز و بار سری FN شیوا امواج یک رلهٔ حفاظتی میکروپروسسوری است که هم شبکهٔ سه فاز و هم جریان مصرفی بار را زیر نظر می‌گیرد. جریان بدون نیاز به CT و با عبور مستقیم کابل از بدنه اندازه‌گیری می‌شود و مقدار آن روی نمایشگر دیده می‌شود. دو حالت کاری دستی و اتوماتیک برای لحظهٔ استارت، از قطع بی‌مورد موتور در جریان راه‌اندازی جلوگیری می‌کند. مدل LPFN-30A برای جریان 0.1 تا 30 آمپر ساخته شده و جریان را با دقت 0.1 آمپر نمایش می‌دهد؛ مناسب موتورهای کوچک و متوسط.

کاربردها

• حفاظت موتورهای سه فاز پمپ، فن، همزن و نوار نقاله
• تابلوهای صنعتی که هم خطای ولتاژ شبکه و هم اضافه‌بار موتور باید کنترل شود
• جایگزینی کنترل فاز و رلهٔ اضافه‌بار جداگانه با یک دستگاه

ویژگی‌ها

• حفاظت در برابر قطع فاز، جابجایی فاز، عدم تقارن ولتاژ و جریان
• قطع در افزایش یا کاهش ولتاژ (OV: 400 تا 480 ولت، UV: 310 تا 380 ولت)
• کنترل افزایش و کاهش جریان بر اساس منحنی I²t
• اندازه‌گیری جریان بدون CT با عبور مستقیم کابل
• دو مُد استارت: دستی (0 تا 120 ثانیه) و اتوماتیک (5 ثانیه، با تشخیص قفل شدن روتور)
• نمایش ولتاژ، جریان، مقادیر تنظیمی و پیغام خطا؛ 10 نشانگر وضعیت

مشخصات فنی (خلاصه)

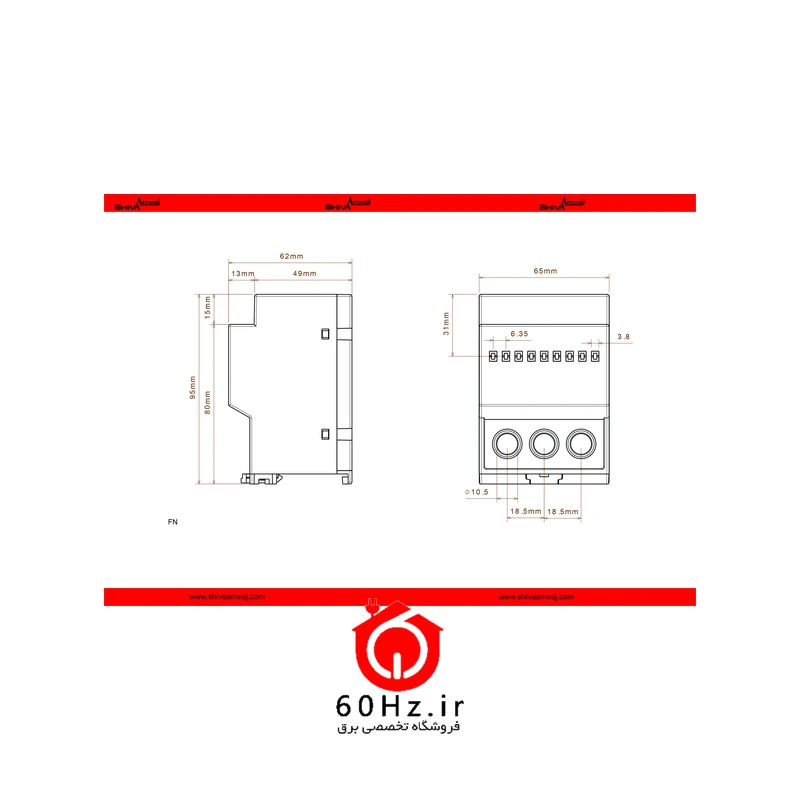

• ابعاد (میلی‌متر): 65×62×95
• درجه حفاظت: IP30
• ولتاژ تغذیه: 180-250VAC/ R-N /50-60 Hz
• ولتاژ ورودی: 300-500VAC/3PH/50-60Hz
• خروجی: رله 5A

جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.

راهنمای انتخاب

مدل 30 آمپر برای موتورهای کوچک‌تر دقت نمایش 0.1 آمپر دارد و مدل 100 آمپر برای موتورهای بزرگ‌تر با دقت 1 آمپر ساخته شده است؛ مدل را بر اساس جریان نامی موتور انتخاب کنید. مدل‌های دیگر همین خانواده: LPFN-100A.

نکات نصب و ایمنی

• روی ریل استاندارد (DIN) داخل تابلو نصب می‌شود؛ برای نصب روی درب تابلو می‌توان از قاب پنل سازنده استفاده کرد.
• کابل هر فاز (حداکثر سطح مقطع 25 میلی‌متر مربع) از داخل حفرهٔ مربوط به همان فاز عبور داده شود؛ ترانس جریان (CT) خارجی لازم نیست.
• رلهٔ خروجی برای فرمان دادن به بوبین کنتاکتور است؛ بار اصلی را از طریق کنتاکتور مناسب تغذیه کنید.
• پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
