سوپر کنترل موتور شیوا امواج مدل MCBN-485

سوپر کنترل موتور شیوا امواج مدل MCBN-485 سه وظیفه را در یک بدنه جمع کرده است: کنترل بار (جریان)، راه‌انداز ستاره-مثلث با حفاظت فاز، و ترموستات موتور با سنسور PT100. ویژگی‌های اصلی: حفاظت در برابر افزایش و کاهش جریان، عدم تقارن و عدم توالی فازها و قطع هر فاز، کنترل اضافه‌بار بر اساس منحنی I²t و تشخیص قطع سیم CT.

معرفی سوپر کنترل موتور شیوا امواج مدل MCBN-485

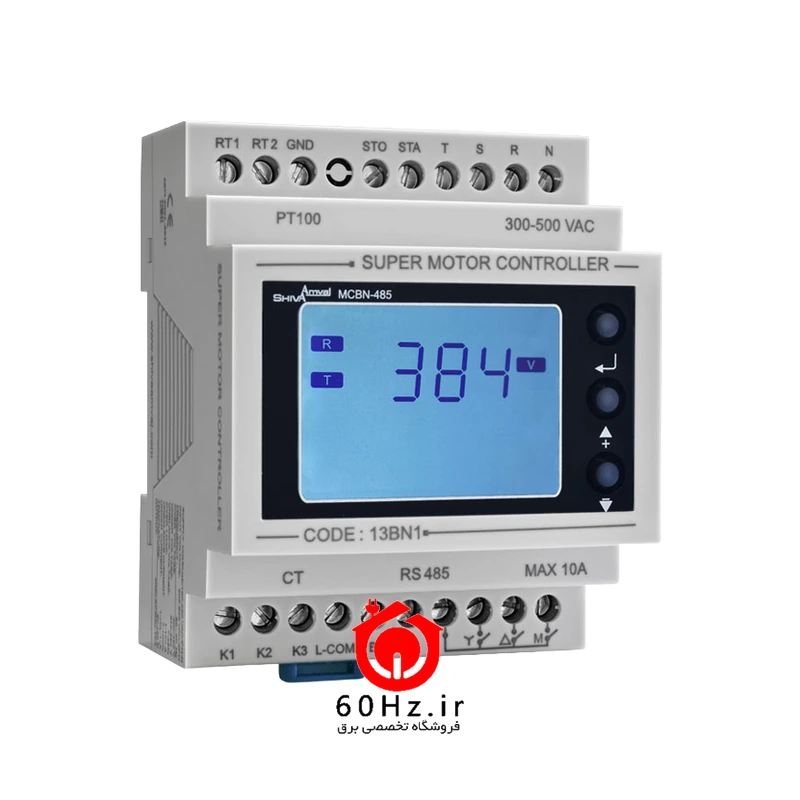

سوپر کنترل موتور شیوا امواج MCBN-485 — سوپر کنترل موتور شیوا امواج سه وظیفه را در یک بدنه جمع کرده است: کنترل بار (جریان)، راه‌انداز ستاره-مثلث با حفاظت فاز، و ترموستات موتور با سنسور PT100. این دستگاه همراه با پکیج CT اختصاصی خود ولتاژ، جریان و دمای موتور را می‌سنجد و ساعت کارکرد و تعداد دفعات قطع و وصل موتور را هم ثبت می‌کند. پورت RS485 با پروتکل Modbus RTU امکان پایش و تنظیم از راه دور را فراهم می‌کند.

کاربردها

• حفاظت کامل الکتروموتورهای سه فاز قفس سنجابی که با روش ستاره-مثلث راه‌اندازی می‌شوند
• تابلوهای پمپ، فن و کمپرسورهای صنعتی که توقف ناخواسته در آن‌ها پرهزینه است
• خطوط تولیدی که نیاز به ثبت ساعت کار و تعداد استارت برای برنامهٔ نگهداری دارند
• اتصال به PLC، HMI یا نرم‌افزار کامپیوتری از طریق RS485

ویژگی‌ها

• حفاظت در برابر افزایش و کاهش جریان، عدم تقارن و عدم توالی فازها و قطع هر فاز
• کنترل اضافه‌بار بر اساس منحنی I²t و تشخیص قطع سیم CT
• حفاظت حرارتی موتور با سنسور سه‌سیمهٔ PT100 و تشخیص قطع سنسور
• راه‌اندازی ستاره-مثلث با شاسی START/STOP یا فرمان PLC
• نمایش ولتاژ، جریان، دما، ساعت کارکرد و تعداد قطع و وصل موتور
• سه رلهٔ خروجی 10 آمپر

مشخصات فنی (خلاصه)

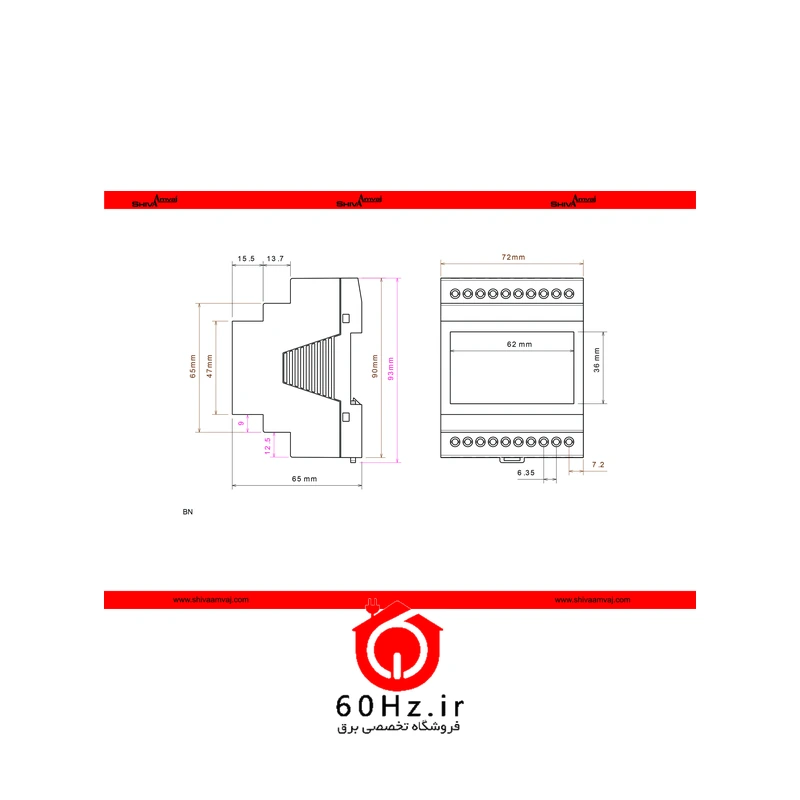

• ابعاد (میلی‌متر): 71×90×65
• درجه حفاظت: IP30
• ولتاژ ورودی: 300-500VAC/50-60Hz
• ولتاژ تغذیه: 180-250VAC/ R-N /50-60 Hz
• خروجی: 3 عدد رله 10A

جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.

راهنمای انتخاب

اگر فقط حفاظت جریان لازم دارید، کنترل بارهای سری F یا FN کافی است؛ این مدل برای موتورهایی مناسب است که هم راه‌انداز ستاره-مثلث، هم حفاظت دمایی و هم ارتباط شبکه‌ای می‌خواهند.

نکات نصب و ایمنی

• روی ریل استاندارد (DIN) داخل تابلو نصب می‌شود؛ برای نصب روی درب تابلو می‌توان از قاب پنل سازنده استفاده کرد.

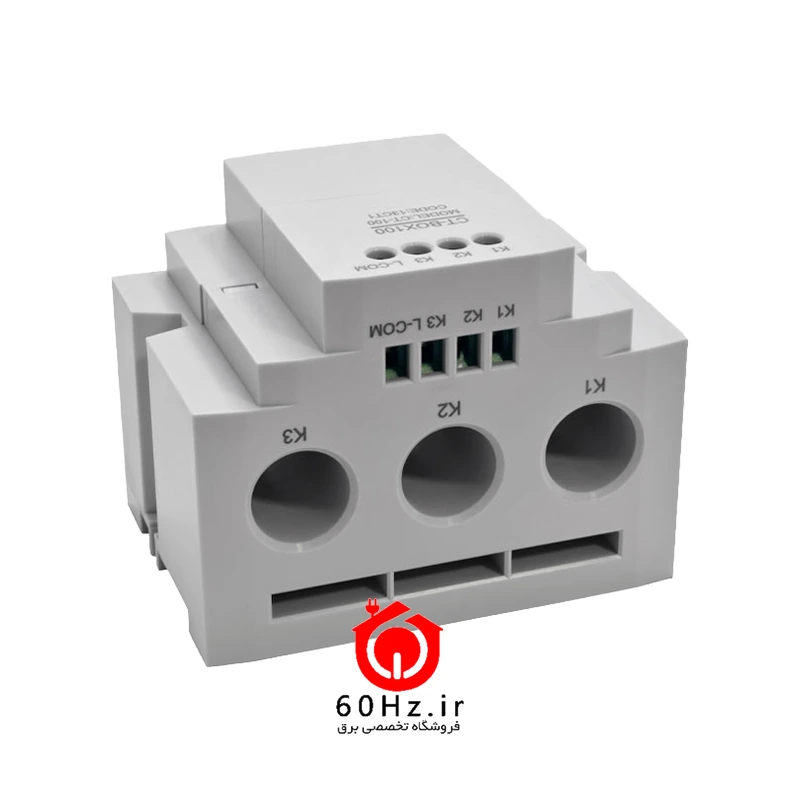

• کابل فازها از داخل پکیج CT همراه دستگاه عبور می‌کند (حداکثر جریان عبوری 100 آمپر با سیم 25 میلی‌متری).
• سنسور PT100 را به صورت سه‌سیمه و دور از کابل‌های قدرت سیم‌کشی کنید.
• پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
