کنترل بار دیجیتال سری FN شیوا امواج مدل DLFN-30A برای پایش جریان سه فاز موتور طراحی شده و در صورت اضافه‌بار، کاهش جریان یا عدم تقارن جریان‌ها، مدار فرمان را قطع می‌کند. ویژگی‌های اصلی: کنترل جریان بر اساس منحنی I²t، حفاظت در برابر افزایش، کاهش و عدم تقارن جریان‌ها.

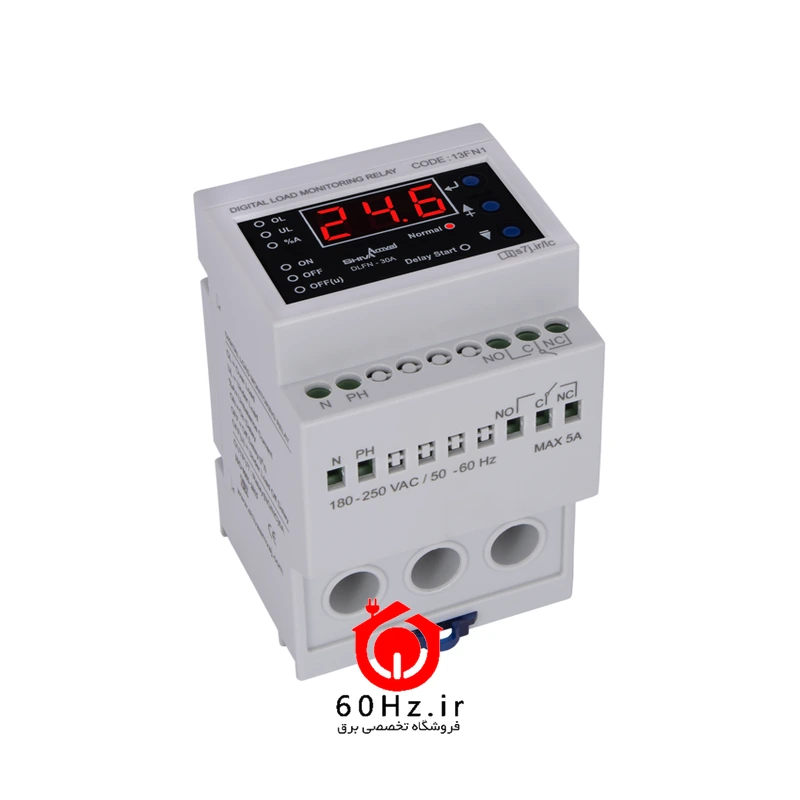

معرفی کنترل بار دیجیتال شیوا امواج 0.1 تا 30 آمپر مدل DLFN-30A
کنترل بار دیجیتال شیوا امواج 0.1 تا 30 آمپر DLFN-30A — کنترل بار دیجیتال سری FN شیوا امواج برای پایش جریان سه فاز موتور طراحی شده و در صورت اضافه‌بار، کاهش جریان یا عدم تقارن جریان‌ها، مدار فرمان را قطع می‌کند. اندازه‌گیری مستقیم با عبور کابل از بدنه انجام می‌شود و به CT جداگانه نیاز نیست. امکان ریست نامحدود و دو مُد استارت دستی و اتوماتیک از ویژگی‌های این سری است. مدل DLFN-30A برای بارهای 0.1 تا 30 آمپر با دقت نمایش 0.1 آمپر است.
کاربردها
- حفاظت اضافه‌بار موتورهای سه فاز در تابلوهای پمپ و فن
- تشخیص کارکرد بی‌بار یا خشک‌کار پمپ از روی کاهش جریان
- جایگزین بی‌متال حرارتی با تنظیم دقیق دیجیتال
ویژگی‌ها
- کنترل جریان بر اساس منحنی I²t
- حفاظت در برابر افزایش، کاهش و عدم تقارن جریان‌ها (عدم تقارن 7 تا 100 درصد)
- اندازه‌گیری جریان بدون CT؛ کابل تا 25 میلی‌متر مربع
- تأخیر در وصل 0 تا 240 ثانیه و تأخیر قطع جداگانه برای هر خطا
- دو مُد استارت دستی و اتوماتیک برای عبور از جریان راه‌اندازی
- قابلیت تنظیم ریست نامحدود
مشخصات فنی (خلاصه)

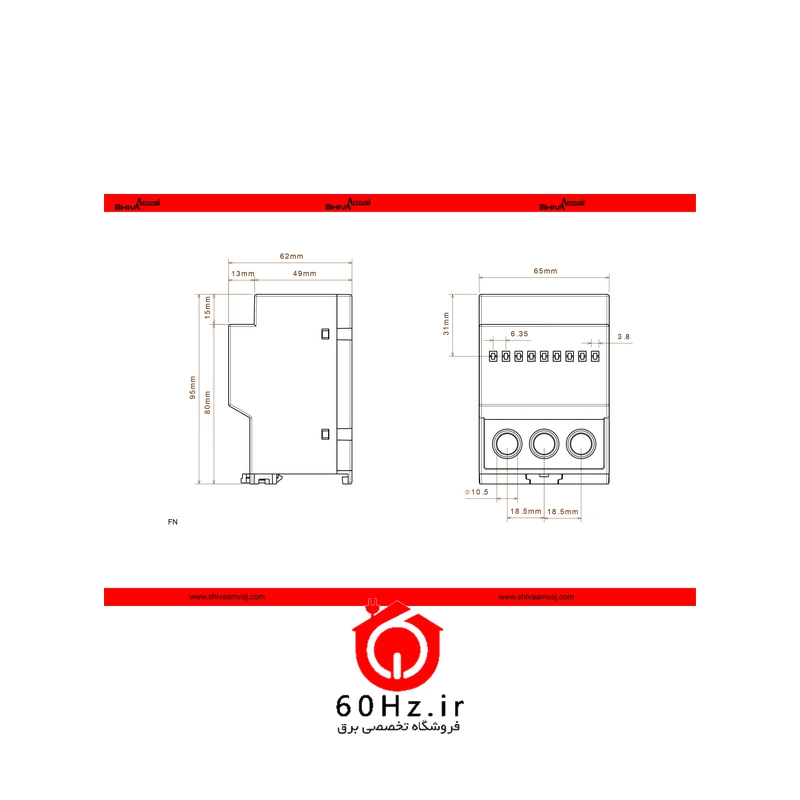

- ابعاد (میلی‌متر): 65×62×95
- درجه حفاظت: IP30
- ولتاژ تغذیه: 180-250VAC /50-60 Hz
- خروجی: رله 5A
جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.
راهنمای انتخاب
این دستگاه فقط جریان را کنترل می‌کند؛ اگر حفاظت ولتاژ و توالی فاز هم لازم است، کنترل فاز و بار سری FN را انتخاب کنید. مدل 30 آمپر دقت 0.1 و مدل 100 آمپر دقت 1 آمپر دارد. مدل‌های دیگر همین خانواده: DLFN-100A.
نکات نصب و ایمنی
- روی ریل استاندارد (DIN) داخل تابلو نصب می‌شود؛ برای نصب روی درب تابلو می‌توان از قاب پنل سازنده استفاده کرد.
- کابل هر فاز (حداکثر سطح مقطع 25 میلی‌متر مربع) از داخل حفرهٔ مربوط به همان فاز عبور داده شود؛ ترانس جریان (CT) خارجی لازم نیست.
- رلهٔ خروجی برای فرمان دادن به بوبین کنتاکتور است؛ بار اصلی را از طریق کنتاکتور مناسب تغذیه کنید.
- پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
نقاط قوت محصول:
- کنترل جریان بر اساس منحنی I²t
- حفاظت در برابر افزایش، کاهش و عدم تقارن جریان‌ها
- ۳ سال گارانتی تعویض شیوا امواج
نقاط ضعف محصول:
- درجه حفاظت IP30؛ برای فضای باز باید داخل تابلو نصب شود
