کنترل فاز و بار شیوا امواج مدل LPF-15A حفاظت ولتاژ شبکه و حفاظت جریان مصرف‌کننده را در یک دستگاه جمع کرده است. ویژگی‌های اصلی: حفاظت در برابر قطع فاز، عدم توالی فاز و عدم تقارن ولتاژ، حفاظت در برابر افزایش، کاهش و عدم تقارن جریان بر پایهٔ منحنی I²t.

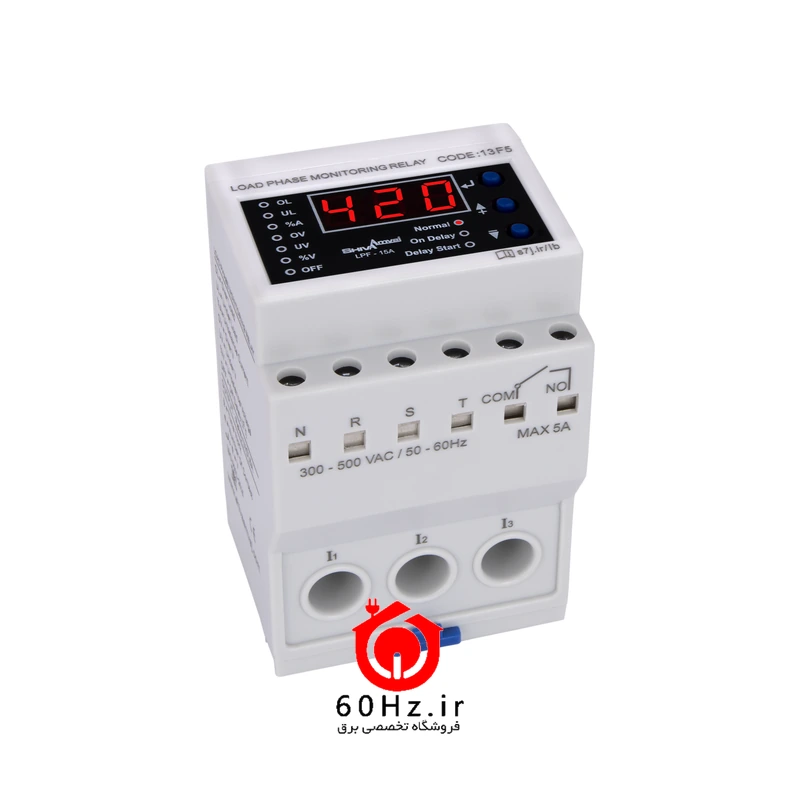

معرفی کنترل فاز و بار شیوا امواج 0.5 تا 15 آمپر مدل LPF-15A
کنترل فاز و بار شیوا امواج 0.5 تا 15 آمپر LPF-15A — کنترل فاز و بار شیوا امواج حفاظت ولتاژ شبکه و حفاظت جریان مصرف‌کننده را در یک دستگاه جمع کرده است. این رلهٔ میکروپروسسوری قطع و جابجایی فاز، عدم تقارن ولتاژ و جریان و افزایش یا کاهش ولتاژ و جریان را تشخیص می‌دهد و جریان را بدون CT اندازه می‌گیرد. علاوه بر ولتاژ، مدت زمان کارکرد و تعداد دفعات وصل و قطع جریان را هم نمایش می‌دهد. مدل LPF-15A برای جریان 0.5 تا 15 آمپر با دقت نمایش 0.1 آمپر طراحی شده است.
کاربردها
- حفاظت موتورهای سه فاز در کارگاه‌ها و مراکز صنعتی
- تابلوهای پمپاژ که هم نوسان شبکه و هم اضافه‌بار در آن‌ها رایج است
- جمع کردن کنترل فاز و رلهٔ جریان در یک فضای کوچک ریلی
ویژگی‌ها
- حفاظت در برابر قطع فاز، عدم توالی فاز و عدم تقارن ولتاژ
- حفاظت در برابر افزایش، کاهش و عدم تقارن جریان (7 تا 100 درصد) بر پایهٔ منحنی I²t
- اندازه‌گیری جریان بدون CT با کابل تا 25 میلی‌متر مربع
- نمایش ولتاژ، زمان فعال بودن و تعداد دفعات وصل و قطع
- ریست اتوماتیک قابل فعال یا غیرفعال کردن
- تأخیر در وصل 0 تا 240 ثانیه و زمان استارت اولیه 0 تا 120 ثانیه
مشخصات فنی (خلاصه)
- ابعاد (میلی‌متر): 63×57×95
- ولتاژ تغذیه: 180-250VAC /50-60 Hz
- ولتاژ ورودی: 300-500VAC/3PH/50-60Hz
- خروجی: رله 5A
جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.
راهنمای انتخاب
مدل 15 آمپر با محدودهٔ 0.5 تا 15 آمپر و دقت 0.1 آمپر، و مدل 60 آمپر با محدودهٔ 1 تا 60 آمپر و دقت 1 آمپر ساخته شده است. مدل‌های دیگر همین خانواده: LPF-60A.
نکات نصب و ایمنی
- روی ریل استاندارد (DIN) داخل تابلو نصب می‌شود؛ برای نصب روی درب تابلو می‌توان از قاب پنل سازنده استفاده کرد.
- کابل هر فاز (حداکثر سطح مقطع 25 میلی‌متر مربع) از داخل حفرهٔ مربوط به همان فاز عبور داده شود؛ ترانس جریان (CT) خارجی لازم نیست.
- رلهٔ خروجی برای فرمان دادن به بوبین کنتاکتور است؛ بار اصلی را از طریق کنتاکتور مناسب تغذیه کنید.
- پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
نقاط قوت محصول:
- حفاظت در برابر قطع فاز، عدم توالی فاز و عدم تقارن ولتاژ
- حفاظت در برابر افزایش، کاهش و عدم تقارن جریان بر پایهٔ منحنی I²t
- ۳ سال گارانتی تعویض شیوا امواج
نقاط ضعف محصول:
- نصب و سیم‌بندی باید توسط برق‌کار انجام شود
