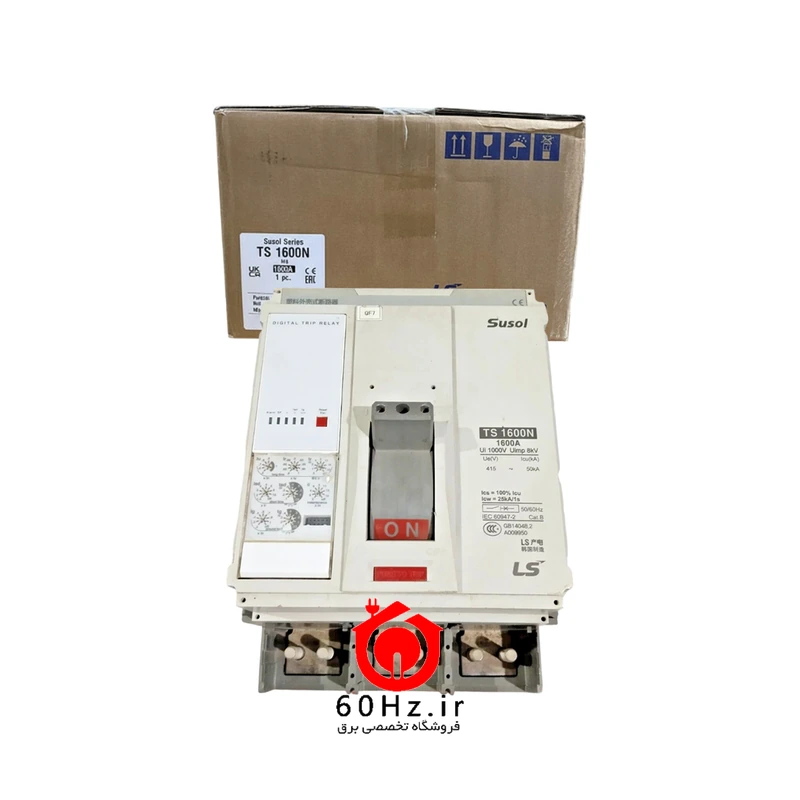

کلید اتوماتیک الکترونیکی قابل تنظیم سه پل 1600 آمپر ال اس سری Susol مدل TS1600N NG5 1600 3P

کد کالا: LS-TS1600N-NG5-1600-3P اولین نظر را بنویسید
ویژگی‌های محصول
  • تعداد فاز3P
  • جریان1600A
  • قدرت قطع50KA
  • ولتاژ کاری400V
  • نوع عملکردالکترونیکی
  • حفاظت در برابراضافه جریان
  • سریSusol

قیمت به‌روزرسانی: 1405/08/07

معرفی محصول

معرفی کلید اتوماتیک الکترونیکی قابل تنظیم 1600 آمپر ال اس TS1600N NG5 1600 3P

کلید اتوماتیک الکترونیکی قابل تنظیم 1600 آمپر ال اس TS1600N NG5 1600 3P یک کلید قالب‌ریزی‌شده (MCCB) سه پل از سری Susol ال اس با قاب 1600 آمپر است. رلهٔ آن از نوع الکترونیکی LSIG (NG5) است و تأخیر بلند (L)، تأخیر کوتاه (S) و آنی (I) به‌علاوهٔ حفاظت خطای زمین (G) را جداگانه تنظیم می‌کند. قدرت قطع آن طبق لیست 50 کیلوآمپر است و برای ورودی تابلو، فیدرهای اصلی و حفاظت بارهای صنعتی به کار می‌رود.

کاربردها

کلید اتوماتیک الکترونیکی قابل تنظیم 1600 آمپر ال اس TS1600N NG5 1600 3P در این موارد به کار می‌رود: کلید ورودی تابلوهای اصلی، فیدر موتورخانه و تأسیسات، تابلوهای صنعتی، هماهنگی حفاظتی (سلکتیویته) در شبکه‌های بزرگ.

ویژگی‌ها

  • قدرت قطع 50 کیلوآمپر
  • الکترونیکی LSIG (NG5)
  • لوازم جانبی گسترده (موتور، دستهٔ گردان، پلاگین، رلهٔ نشتی)
  • ساخت سری پریمیوم Susol ال اس

خلاصهٔ مشخصات فنی

  • سری: Susol
  • تعداد پل: سه پل
  • آمپر فریم: 1600 آمپر
  • جریان نامی (In): 1600 آمپر
  • نوع رله: الکترونیکی LSIG (NG5)
  • قدرت قطع (طبق لیست): 50 کیلوآمپر در 380/415V
  • قدرت قطع سرویس Ics: 100% Icu
  • ولتاژ کاری (Ue): 690V AC
  • ولتاژ عایقی (Ui): 1000V
  • ولتاژ ضربه (Uimp): 8kV
  • استاندارد: IEC 60947-2
  • عمر مکانیکی: 10,000 بار
  • ابعاد سه پل (عرض×ارتفاع×عمق): 210×327×152.5 میلی‌متر
  • وزن: 13 کیلوگرم

جدول کامل در تب «مشخصات فنی» آمده است.

راهنمای انتخاب

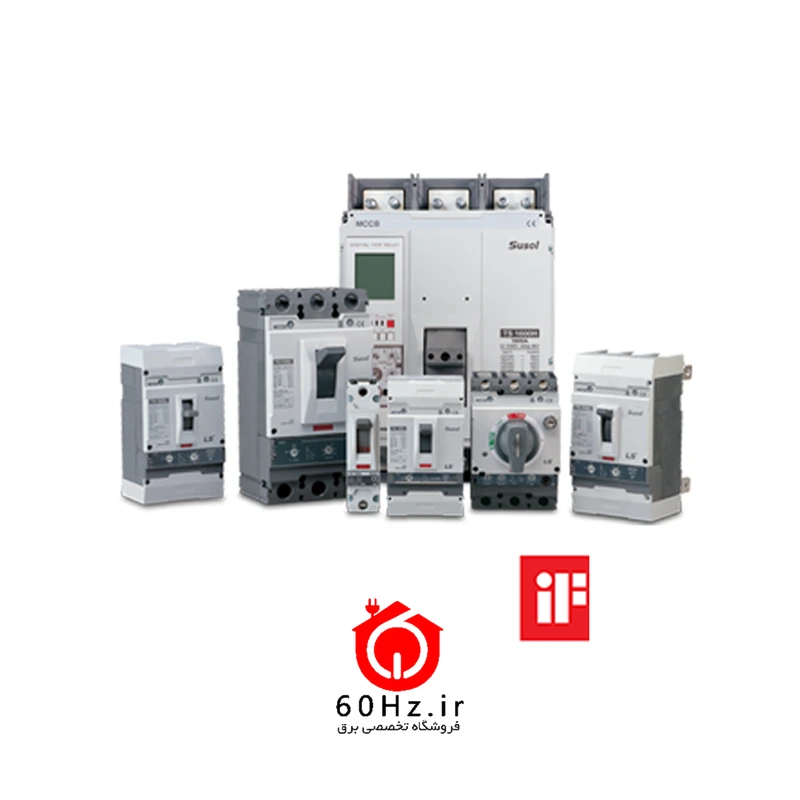

این مدل از خانوادهٔ 8 مدلی کلید اتوماتیکهای هم‌سری ال اس در فروشگاه است. اگر مشخصات بالا با نیاز شما نمی‌خواند، این مدل‌ها نزدیک‌ترند: کلید اتوماتیک الکترونیکی قابل تنظیم 1000 آمپر ال اس TS1000N NG5 1000 3P، کلید اتوماتیک الکترونیکی قابل تنظیم 1250 آمپر ال اس TS1250N NG5 1250 3P. ملاک انتخاب، جریان و ولتاژ واقعی مدار، سطح اتصال کوتاه محل نصب و هماهنگی با تجهیزات بالادست و پایین‌دست است.

نکات نصب و ایمنی

  • پیش از نصب، برق تابلو را قطع و نبودن ولتاژ را بررسی کنید.
  • کلید را با پیچ روی صفحهٔ نصب تابلو ببندید و فاصلهٔ ایمنی کاتالوگ را تا بدنه و کلیدهای مجاور رعایت کنید.
  • از کابلشو یا شینهٔ متناسب با جریان استفاده و پیچ ترمینال‌ها را با گشتاور توصیه‌شده سفت کنید.
  • نصب و تنظیم را به برق‌کار دارای صلاحیت بسپارید.

مشخصات فنی

مشخصات فنی کلید اتوماتیک الکترونیکی قابل تنظیم سه پل 1600 آمپر ال اس سری Susol مدل TS1600N NG5 1600 3P

مدلTS1600N NG5 1600 3P
نوع محصولکلید اتوماتیک (MCCB)
سریSusol
مدلTS1600N NG5 1600 3P
کد کالا در لیستTS1600N NG5 1600 3
تعداد پلسه پل
آمپر فریم1600 آمپر
جریان نامی (In)1600 آمپر
نوع رلهالکترونیکی LSIG (NG5)
قدرت قطع (طبق لیست)50 کیلوآمپر در 380/415V
قدرت قطع سرویس Ics100% Icu
ولتاژ کاری (Ue)690V AC
ولتاژ عایقی (Ui)1000V
ولتاژ ضربه (Uimp)8kV
استانداردIEC 60947-2
عمر مکانیکی10,000 بار
ابعاد سه پل (عرض×ارتفاع×عمق)210×327×152.5 میلی‌متر
وزن13 کیلوگرم
تعداد فاز

جریان

قدرت قطع

ولتاژ کاری

نوع عملکرد

الکترونیکی

حفاظت در برابر

اضافه جریان

دانلود کاتالوگ
