کنترل بار دیجیتال راما جریان موتور سه فاز را با CT داخلی و بدون نیاز به CT جداگانه اندازه می‌گیرد و در افزایش جریان (با منحنی I²t)، کاهش جریان و عدم تقارن جریان فازها، رله خروجی را قطع می‌کند. این مدل طرح کمکی است و روی کنتاکتور نصب می‌شود. محدودهٔ تنظیم جریان این مدل 0.5 تا 25 آمپر است.
معرفی کنترل بار دیجیتال طرح کمکی راما 0.5 تا 25 آمپر
کنترل بار دیجیتال راما جریان موتور سه فاز را با CT داخلی و بدون نیاز به CT جداگانه اندازه می‌گیرد و در افزایش جریان (با منحنی I²t)، کاهش جریان و عدم تقارن جریان فازها، رله خروجی را قطع می‌کند.
این مدل «طرح کمکی» است: بدنهٔ آن مانند کنتاکت کمکی روی کنتاکتور نصب می‌شود، پس در تابلو جای ریل جداگانه نمی‌گیرد و سیم‌کشی کوتاه‌تری دارد.
راما اسپادانا سازندهٔ ایرانی رله‌ها و کنترل‌کننده‌های برق صنعتی در اصفهان است.
کاربردها
- حفاظت الکتروموتورهای سه فاز در برابر اضافه‌بار
- تشخیص خشک‌کار کردن پمپ یا پاره شدن تسمه با کاهش جریان
- جایگزین دقیق‌تر بی‌متال در تابلوهای موتور
ویژگی‌ها
- کنترل جریان بر اساس منحنی I²t
- اندازه‌گیری جریان با CT داخلی و عبور مستقیم کابل

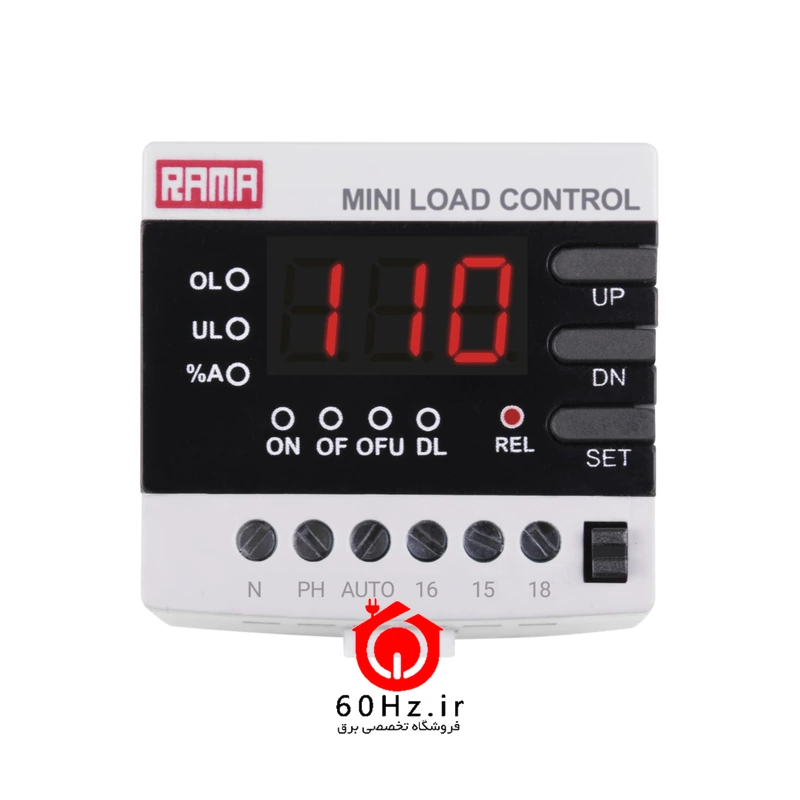

- نمایش جریان، تنظیمات و پیغام خطا

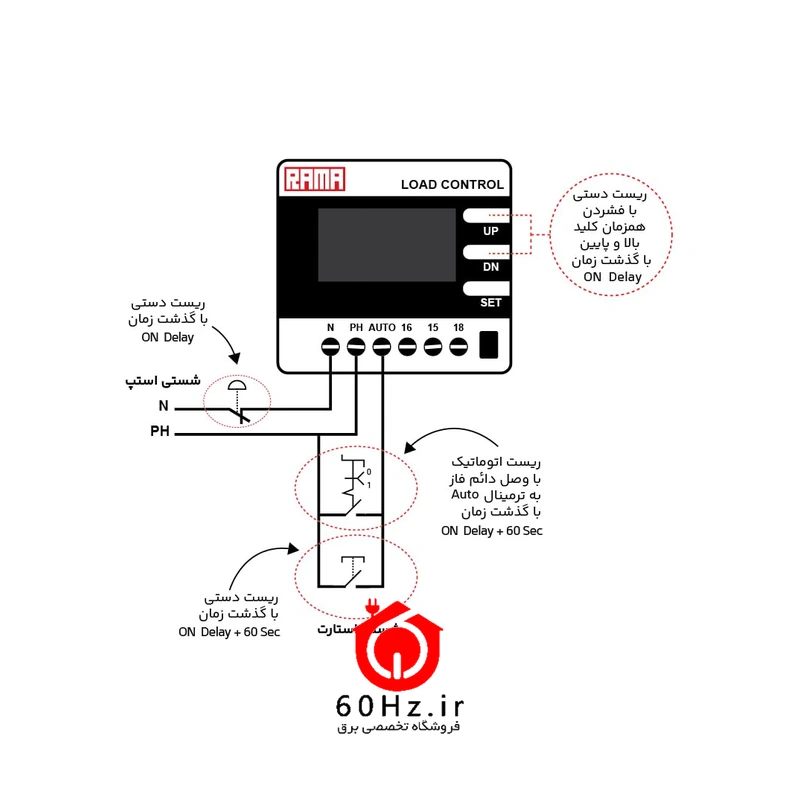

- ریست خودکار یا دستی و تنظیم وضعیت رله
خلاصهٔ مشخصات
- ولتاژ تغذیه: 180-250VAC، 50/60Hz
- محدودهٔ تنظیم جریان (OL): 0.5 تا 25 آمپر
- دقت نمایش جریان: 0.1 آمپر
- کاهش جریان (UL): از 0 تا یک واحد کمتر از OL (صفر = غیرفعال)
- عدم تقارن جریان (%A): 7 تا 100 درصد
- تعداد CT داخلی: 2 عدد
- دامنهٔ زمان تأخیر در وصل یا ریست (ON): 0 تا 240 ثانیه
- تأخیر در قطع برای خطای OL و %A (OF): 0 تا 10 ثانیه
جدول کامل در تب «مشخصات فنی» و بروشور سازنده در تب «کاتالوگ» آمده است.
راهنمای انتخاب
مدل‌های هم‌خانوادهٔ این محصول در فروشگاه: کنترل بار دیجیتال راما 0.5 تا 25 آمپر، کنترل بار دیجیتال راما 1 تا 110 آمپر، کنترل بار دیجیتال طرح کمکی راما 1 تا 110 آمپر. مدل مناسب را بر اساس جریان کار موتور (کمی بیشتر از جریان نامی) و جای نصب (ریل یا روی کنتاکتور) انتخاب کنید.
نکات نصب و ایمنی
کابل‌های موتور از سه حفرهٔ دستگاه عبور کنند؛ دو حفره CT دارند. خروجی رله فقط به بوبین کنتاکتور وصل شود، نه مستقیم به موتور. نصب و سیم‌کشی باید توسط برق‌کار انجام شود.
- بدون نیاز به CT جداگانه
- نمایش دیجیتال جریان
- ریست خودکار قابل تنظیم
- حفاظت ولتاژ ندارد؛ برای آن کنترل فاز بار لازم است
- برای جریان‌های بیشتر از محدوده به CT خارجی یا سوپر ولت آمپر نیاز است
