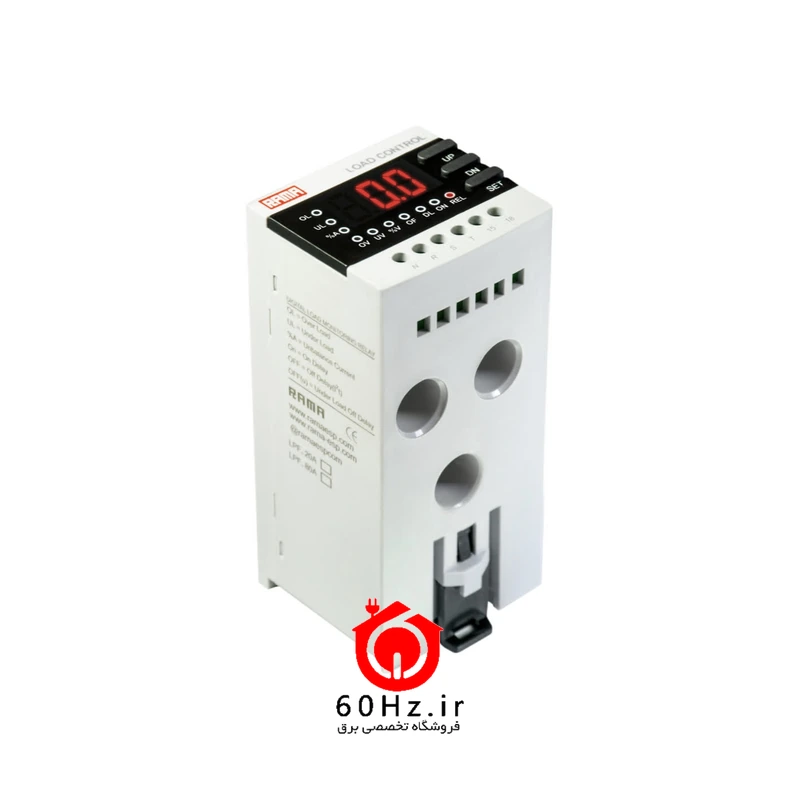

کنترل فاز بار دیجیتال راما کنترل فاز و کنترل بار را در یک دستگاه دارد: هم ولتاژ سه فاز (افزایش، کاهش، عدم تقارن، قطع و توالی فاز) و هم جریان موتور (افزایش با منحنی I²t، کاهش و عدم تقارن) را پایش می‌کند. محدودهٔ تنظیم جریان این مدل 1 تا 110 آمپر است.
معرفی کنترل فاز بار دیجیتال راما 1 تا 110 آمپر
کنترل فاز بار دیجیتال راما کنترل فاز و کنترل بار را در یک دستگاه دارد: هم ولتاژ سه فاز (افزایش، کاهش، عدم تقارن، قطع و توالی فاز) و هم جریان موتور (افزایش با منحنی I²t، کاهش و عدم تقارن) را پایش می‌کند.
راما اسپادانا سازندهٔ ایرانی رله‌ها و کنترل‌کننده‌های برق صنعتی در اصفهان است.
کاربردها
- حفاظت کامل موتورهای سه فاز با یک دستگاه
- تابلوهای پمپ، کمپرسور و فن
- جایگزین هم‌زمان کنترل فاز و بی‌متال
ویژگی‌ها
- کنترل جریان بر اساس منحنی I²t
- اندازه‌گیری جریان با CT داخلی و عبور مستقیم کابل
- نمایش جریان، تنظیمات و پیغام خطا
- ریست خودکار یا دستی و تنظیم وضعیت رله
خلاصهٔ مشخصات
- ولتاژ تغذیه: 180-250VAC (فاز-نول)، 50/60Hz
- محدودهٔ تنظیم جریان (OL): 1 تا 110 آمپر
- دقت نمایش جریان: 1 آمپر
- کاهش جریان (UL): از 0 تا یک واحد کمتر از OL (صفر = غیرفعال)
- ولتاژ ورودی: 300-500VAC سه فاز، 50/60Hz
- عدم تقارن جریان (%A): 7 تا 100 درصد
- افزایش ولتاژ (OV): 400 تا 480V
- کاهش ولتاژ (UV): 310 تا 380V
جدول کامل در تب «مشخصات فنی» و بروشور سازنده در تب «کاتالوگ» آمده است.
راهنمای انتخاب
مدل‌های هم‌خانوادهٔ این محصول در فروشگاه: کنترل فاز بار دیجیتال راما 0.5 تا 25 آمپر، کنترل فاز بار دیجیتال طرح کمکی راما 0.5 تا 25 آمپر، کنترل فاز بار دیجیتال طرح کمکی راما 1 تا 110 آمپر. مدل مناسب را بر اساس جریان کار موتور (کمی بیشتر از جریان نامی) و جای نصب (ریل یا روی کنتاکتور) انتخاب کنید.
نکات نصب و ایمنی
کابل‌های موتور از حفره‌های CT عبور کنند و فازها و نول به ترمینال‌های N، R، S، T وصل شوند. خروجی رله فقط به بوبین کنتاکتور. نصب و سیم‌کشی باید توسط برق‌کار انجام شود.
- کنترل فاز و کنترل بار در یک دستگاه
- ده نشانگر خطا
- بدون نیاز به CT جداگانه
- به سیم نول نیاز دارد
- تنظیمات زیاد؛ پیش از راه‌اندازی بروشور خوانده شود
