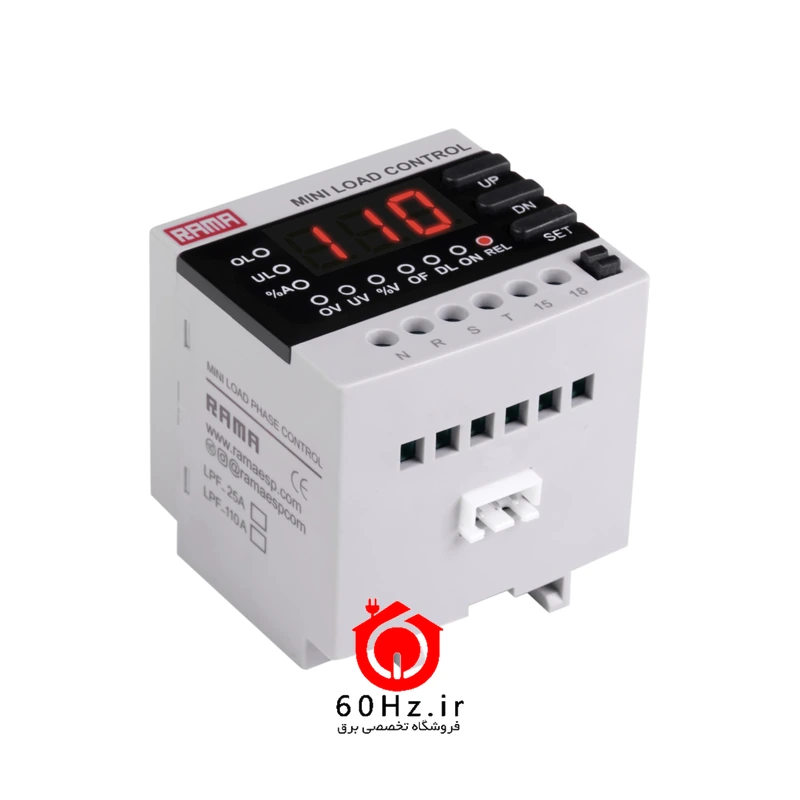

کنترل فاز بار دیجیتال طرح کمکی راما 0.5 تا 25 آمپر

کد کالا: RAMA-C5 اولین نظر را بنویسید
ویژگی‌های محصول
  • تعداد فاز3P
  • ولتاژ کاری400V
  • نوع ولتاژAC
  • جریان0.5 تا 25 آمپر
  • تعداد رله1 رله
  • جریان خروجی رله5 آمپر
  • نوع نصبروی کنتاکتور
  • نوع عملکرددیجیتال
مشاهده همه مشخصات ‹

قیمت به‌روزرسانی: 1405/08/11

معرفی محصول

معرفی کنترل فاز بار دیجیتال طرح کمکی راما 0.5 تا 25 آمپر

کنترل فاز بار دیجیتال راما کنترل فاز و کنترل بار را در یک دستگاه دارد: هم ولتاژ سه فاز (افزایش، کاهش، عدم تقارن، قطع و توالی فاز) و هم جریان موتور (افزایش با منحنی I²t، کاهش و عدم تقارن) را پایش می‌کند.

این مدل «طرح کمکی» است: بدنهٔ آن مانند کنتاکت کمکی روی کنتاکتور نصب می‌شود، پس در تابلو جای ریل جداگانه نمی‌گیرد و سیم‌کشی کوتاه‌تری دارد.

راما اسپادانا سازندهٔ ایرانی رله‌ها و کنترل‌کننده‌های برق صنعتی در اصفهان است.

کاربردها

  • حفاظت کامل موتورهای سه فاز با یک دستگاه
  • تابلوهای پمپ، کمپرسور و فن
  • جایگزین هم‌زمان کنترل فاز و بی‌متال

ویژگی‌ها

  • کنترل جریان بر اساس منحنی I²t
  • اندازه‌گیری جریان با CT داخلی و عبور مستقیم کابل

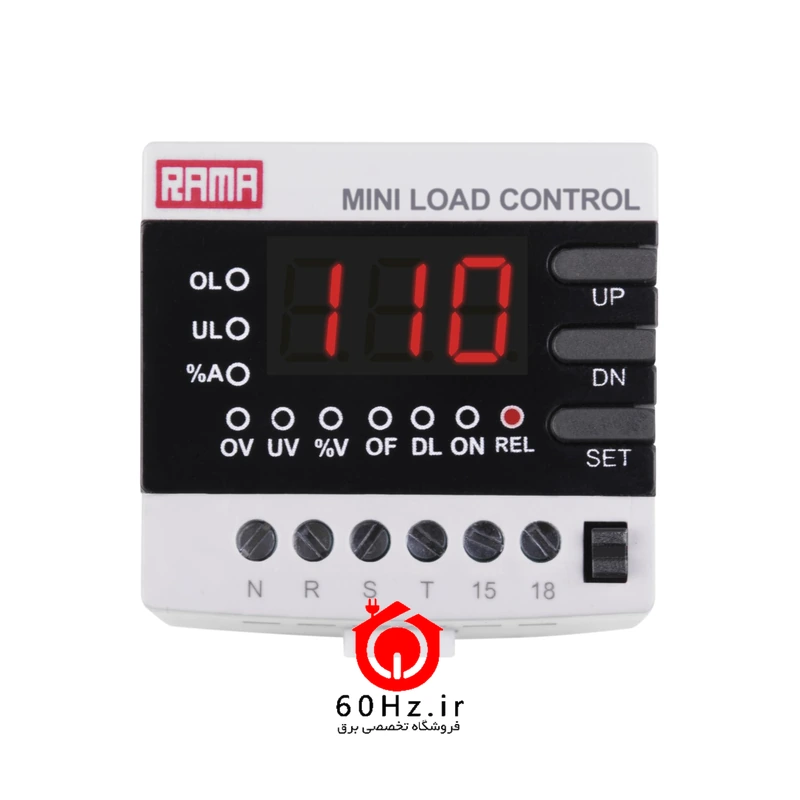

  • نمایش جریان، تنظیمات و پیغام خطا
  • ریست خودکار یا دستی و تنظیم وضعیت رله

خلاصهٔ مشخصات

  • ولتاژ تغذیه: 180-250VAC (فاز-نول)، 50/60Hz
  • محدودهٔ تنظیم جریان (OL): 0.5 تا 25 آمپر
  • دقت نمایش جریان: 0.1 آمپر
  • کاهش جریان (UL): از 0 تا یک واحد کمتر از OL (صفر = غیرفعال)
  • ولتاژ ورودی: 300-500VAC سه فاز، 50/60Hz
  • عدم تقارن جریان (%A): 7 تا 100 درصد
  • افزایش ولتاژ (OV): 400 تا 480V
  • کاهش ولتاژ (UV): 310 تا 380V

جدول کامل در تب «مشخصات فنی» و بروشور سازنده در تب «کاتالوگ» آمده است.

راهنمای انتخاب

مدل‌های هم‌خانوادهٔ این محصول در فروشگاه: کنترل فاز بار دیجیتال راما 0.5 تا 25 آمپر، کنترل فاز بار دیجیتال راما 1 تا 110 آمپر، کنترل فاز بار دیجیتال طرح کمکی راما 1 تا 110 آمپر. مدل مناسب را بر اساس جریان کار موتور (کمی بیشتر از جریان نامی) و جای نصب (ریل یا روی کنتاکتور) انتخاب کنید.

نکات نصب و ایمنی

کابل‌های موتور از حفره‌های CT عبور کنند و فازها و نول به ترمینال‌های N، R، S، T وصل شوند. خروجی رله فقط به بوبین کنتاکتور. نصب و سیم‌کشی باید توسط برق‌کار انجام شود.

مشخصات فنی

مشخصات فنی کنترل فاز بار دیجیتال طرح کمکی راما 0.5 تا 25 آمپر

مدلC5
ولتاژ تغذیه180-250VAC (فاز-نول)، 50/60Hz
محدودهٔ تنظیم جریان (OL)0.5 تا 25 آمپر
دقت نمایش جریان0.1 آمپر
کاهش جریان (UL)از 0 تا یک واحد کمتر از OL (صفر = غیرفعال)
ولتاژ ورودی300-500VAC سه فاز، 50/60Hz
عدم تقارن جریان (%A)7 تا 100 درصد
افزایش ولتاژ (OV)400 تا 480V
کاهش ولتاژ (UV)310 تا 380V
عدم تقارن ولتاژ (%V)7 تا 25 درصد
تعداد CT داخلی2 عدد
دامنهٔ زمان تأخیر در وصل یا ریست (ON)0 تا 240 ثانیه
تأخیر در قطع برای خطای OL و %A (OF)0 تا 10 ثانیه
تأخیر در قطع برای خطای کاهش جریان (OF-U)5 تا 10 ثانیه
زمان استارت اولیه (DL)0 تا 120 ثانیه
منحنی قطع افزایش جریانI²t (زمان معکوس)
عبور کابل از حفره‌های CTحداکثر 25 میلی‌متر مربع
ریستخودکار (Auto Recloser) یا دستی
خروجیرله 5 آمپر
نوع نصبروی کنتاکتور (طرح کنتاکت کمکی)
دمای کار-20 تا +65 درجه سانتی‌گراد
رطوبتحداکثر 70 درصد
کد کالای فروشندهC5
تعداد در کارتن72 عدد
تعداد فاز

ولتاژ کاری

نوع ولتاژ

جریان

تعداد رله

1 رله

جریان خروجی رله

5 آمپر

نوع عملکرد

دیجیتال

حفاظت در برابر

اضافه جریان, اضافه ولتاژ, توالی فاز, عدم تعادل فاز, قطع فاز, کاهش جریان, کاهش ولتاژ, عدم تعادل جریان
