سوپر ولت‌آمپرمتر 71 شیوا امواج مدل VAB-6000A نسخهٔ ریلی ولت‌آمپرمتر سه فاز است که ولتاژهای فازی و خطی، جریان‌های سه فاز و فرکانس را با CT قابل تنظیم تا 6000/5 نمایش می‌دهد و حداکثر ولتاژ و جریان را ثبت می‌کند. ویژگی‌های اصلی: نمایش ولتاژهای فازی و خطی و جریان‌های R، S، T، ثبت حداکثر ولتاژ و جریان.
معرفی سوپر ولت آمپرمتر شیوا امواج مدل VAB-6000A

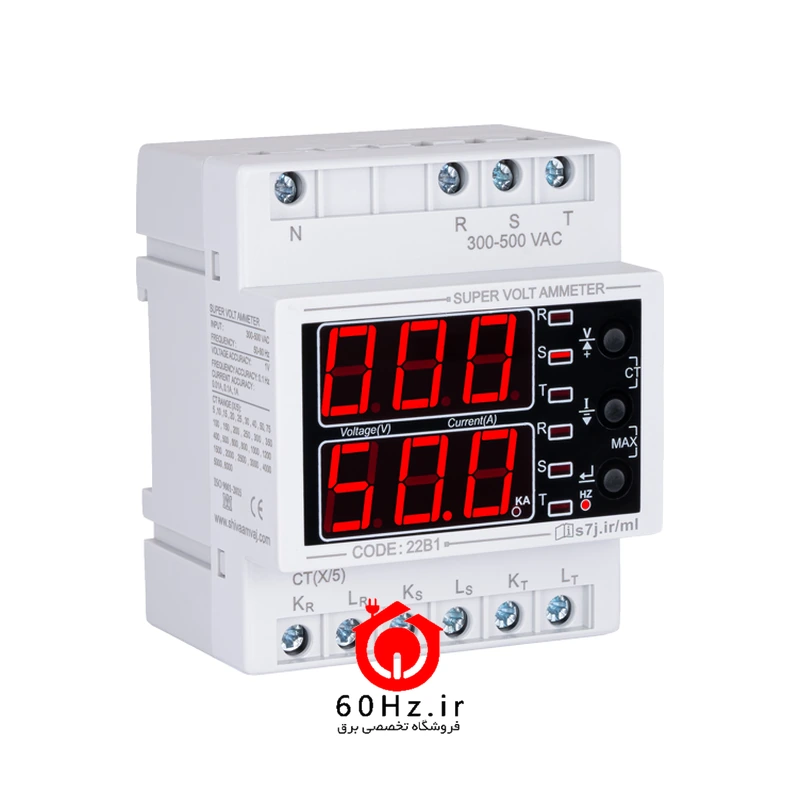

سوپر ولت آمپرمتر شیوا امواج VAB-6000A — سوپر ولت‌آمپرمتر 71 شیوا امواج نسخهٔ ریلی ولت‌آمپرمتر سه فاز است که ولتاژهای فازی و خطی، جریان‌های سه فاز و فرکانس را با CT قابل تنظیم تا 6000/5 نمایش می‌دهد و حداکثر ولتاژ و جریان را ثبت می‌کند.
کاربردها
- تابلوهایی که روی درب جای نصب ندارند
- تابلوهای توزیع و موتورخانه
- پایش ولتاژ و جریان شبکه در کارگاه
ویژگی‌ها
- نمایش ولتاژهای فازی و خطی و جریان‌های R، S، T
- ثبت حداکثر ولتاژ و جریان
- نمایش فرکانس فاز R
- CT قابل تنظیم 5/5 تا 6000/5 و کالیبراسیون جداگانهٔ هر فاز
- قفل روی هر پارامتر
- حفظ اطلاعات در قطع برق
مشخصات فنی (خلاصه)

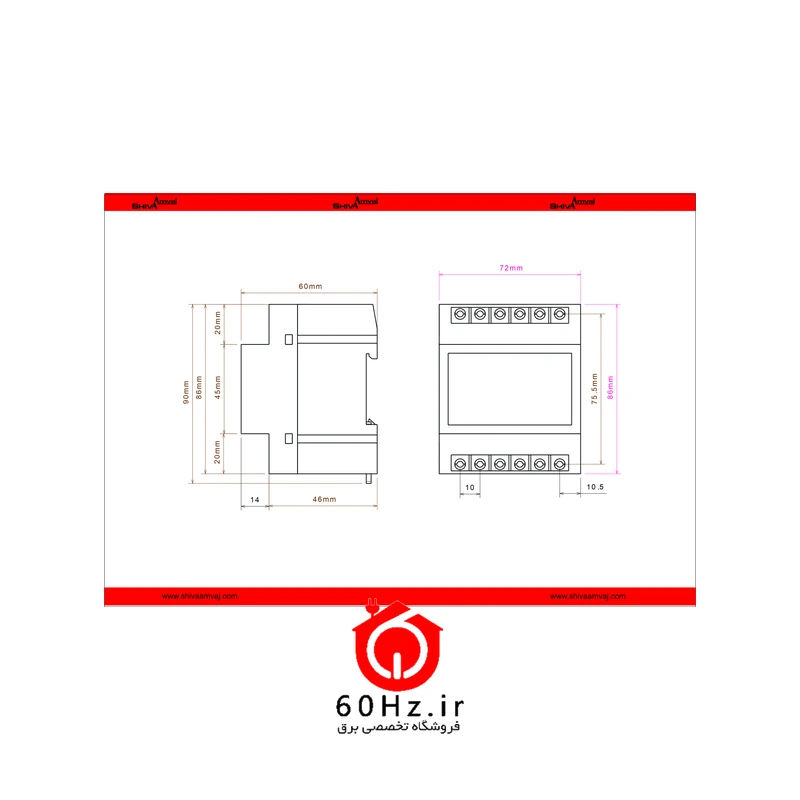

- ابعاد (میلی‌متر): 72×86×60
- درجه حفاظت: IP30
- ولتاژ ورودی: 300-500VAC/3PH/50-60Hz
- ولتاژ تغذیه: 160-250VAC/ PH(R,S,T)-N
- CT قابل تنظیم: 5/5-6000/5 A
جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.
راهنمای انتخاب
برای نصب روی درب تابلو، مدل‌های 96×96 را ببینید.
نکات نصب و ایمنی
- روی ریل استاندارد (DIN) داخل تابلو نصب می‌شود؛ برای نصب روی درب تابلو می‌توان از قاب پنل سازنده استفاده کرد.
- هنگام جدا کردن دستگاه، ثانویهٔ CTها را اتصال کوتاه کنید؛ مدار ثانویهٔ CT نباید باز بماند.
- اتصال‌ها را دقیقاً مطابق نقشهٔ چاپ‌شده روی بدنه یا کاتالوگ دستگاه انجام دهید.
- پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
