سوپر ولت‌آمپرمتر 96B شیوا امواج مدل VAD-96B یک مولتی‌متر تابلویی 96×96 است که ولتاژهای فازی و خطی، جریان سه فاز، فرکانس و مقادیر حداکثر و حداقل را نمایش و ثبت می‌کند. ویژگی‌های اصلی: ده ابزار در یک دستگاه: ولت‌متر، ماکزیمتر و مینیمتر ولتاژ، سه آمپرمتر، سه ماکزیمتر جریان و فرکانس‌متر، نمایش همزمان جریان سه فاز.

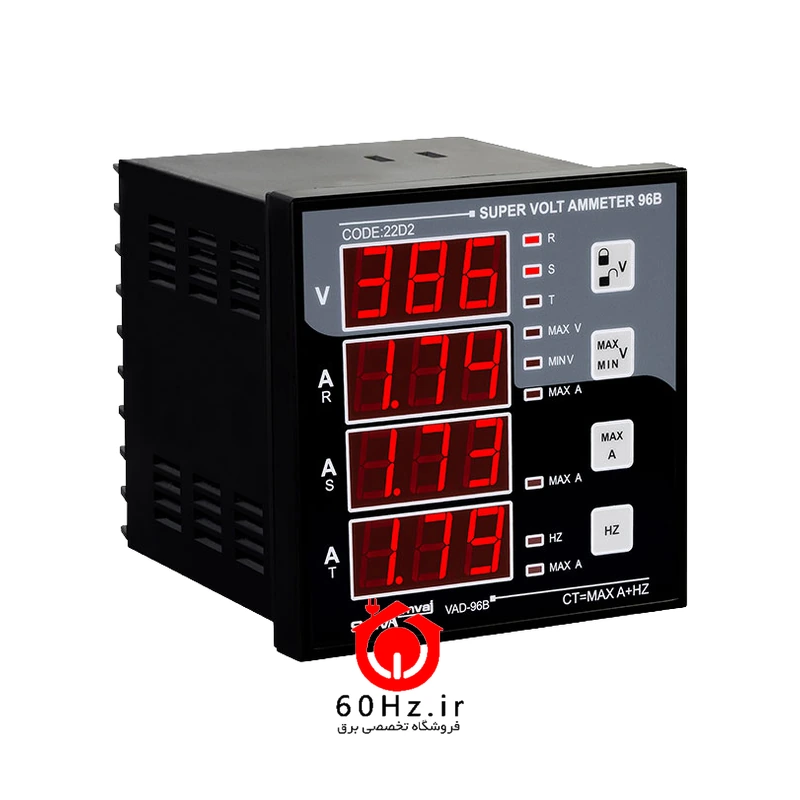

معرفی سوپر ولت آمپرمتر شیوا امواج مدل VAD-96B
سوپر ولت آمپرمتر شیوا امواج VAD-96B — سوپر ولت‌آمپرمتر 96B شیوا امواج یک مولتی‌متر تابلویی 96×96 است که ولتاژهای فازی و خطی، جریان سه فاز، فرکانس و مقادیر حداکثر و حداقل را نمایش و ثبت می‌کند. CT از 5/5 تا 1000/5 قابل تنظیم است.
کاربردها
- تابلوهای توزیع ساختمان و کارگاه
- تابلوهای موتورخانه و تأسیسات
- جایگزینی ولت‌متر، آمپرمتر و سلکتور جداگانه
ویژگی‌ها
- ده ابزار در یک دستگاه: ولت‌متر، ماکزیمتر و مینیمتر ولتاژ، سه آمپرمتر، سه ماکزیمتر جریان و فرکانس‌متر
- نمایش همزمان جریان سه فاز
- قفل نمایش روی هر ولتاژ (LOCK)
- نمایش ثابت یا چرخشی ولتاژها
- CT قابل تنظیم 5/5 تا 1000/5 آمپر
- حفظ اطلاعات در قطع برق
مشخصات فنی (خلاصه)

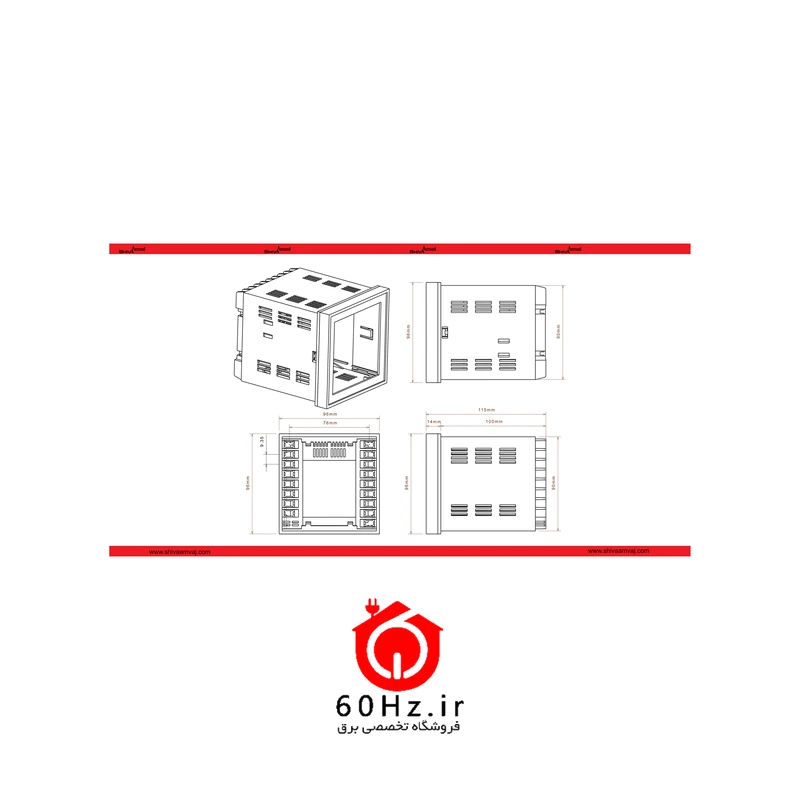

- ابعاد (میلی‌متر): 96×96×115
- درجه حفاظت: IP30
- ولتاژ تغذیه: 180-250VAC/ R-N /50-60 Hz
- ولتاژ ورودی: 300-500VAC/3PH/50-60Hz
- CT قابل تنظیم: 5/5-1000/5A
جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.
راهنمای انتخاب
برای جریان‌های بیش از 1000 آمپر، مدل‌های 6000 آمپری (VADN-MB یا VAB-6000A) مناسب‌اند.
نکات نصب و ایمنی
- روی درب تابلو با برش 91×91 میلی‌متر نصب می‌شود.
- هنگام جدا کردن دستگاه، ثانویهٔ CTها را اتصال کوتاه کنید؛ مدار ثانویهٔ CT نباید باز بماند.
- اتصال‌ها را دقیقاً مطابق نقشهٔ چاپ‌شده روی بدنه یا کاتالوگ دستگاه انجام دهید.
- پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
