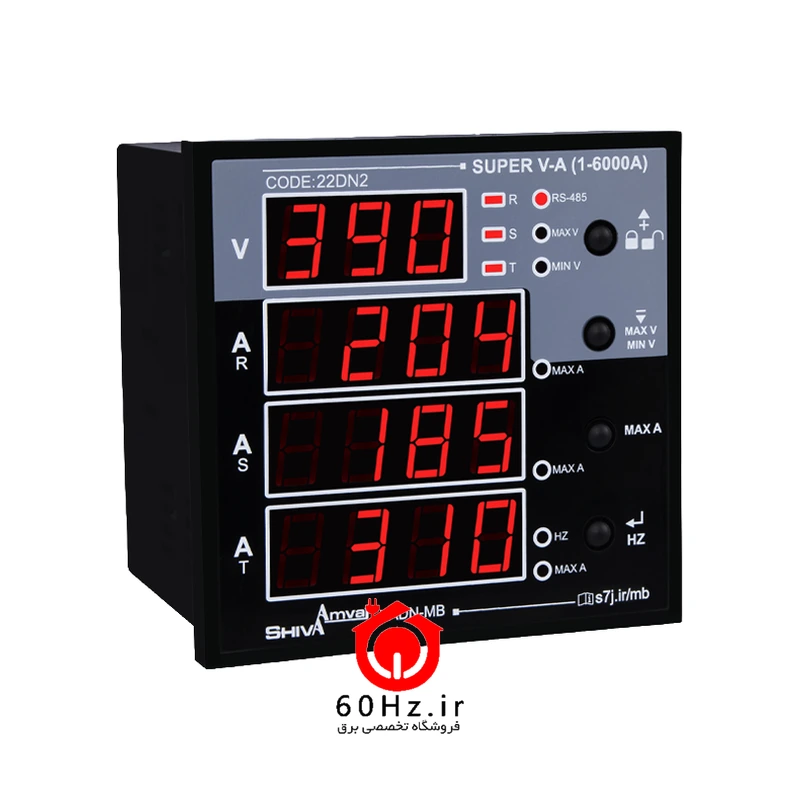

سوپر ولت آمپرمتر شیوا امواج مدل VADN-MB

سوپر ولت‌آمپرمتر 1 تا 6000 آمپر سری DN شیوا امواج مدل VADN-MB ده ابزار اندازه‌گیری را در یک قاب 96×96 جمع کرده است: ولت‌متر شش‌پارامتری، ماکزیمتر و مینیمتر ولتاژ، سه آمپرمتر، ماکزیمتر جریان و فرکانس‌متر. ویژگی‌های اصلی: نمایش ولتاژهای فازی و خطی و جریان سه فاز همزمان، ثبت حداکثر و حداقل ولتاژ و حداکثر جریان.

معرفی سوپر ولت آمپرمتر شیوا امواج مدل VADN-MB

سوپر ولت آمپرمتر شیوا امواج VADN-MB — سوپر ولت‌آمپرمتر 1 تا 6000 آمپر سری DN شیوا امواج ده ابزار اندازه‌گیری را در یک قاب 96×96 جمع کرده است: ولت‌متر شش‌پارامتری، ماکزیمتر و مینیمتر ولتاژ، سه آمپرمتر، ماکزیمتر جریان و فرکانس‌متر. برای هر فاز می‌توان CT مستقل انتخاب کرد و همهٔ مقادیر از طریق پورت RS485 (Modbus RTU) به PLC یا HMI منتقل می‌شود.

کاربردها

• تابلوهای اصلی توزیع و تابلوهای صنعتی
• پایش شبکه با PLC، HMI یا سیستم مانیتورینگ
• تابلوهایی که CT فازها برابر نیست

ویژگی‌ها

• نمایش ولتاژهای فازی و خطی (R، S، T، RS، RT، ST) و جریان سه فاز همزمان
• ثبت حداکثر و حداقل ولتاژ و حداکثر جریان
• فرکانس‌متر با دقت 0.1 هرتز
• CT قابل تنظیم از 5/5 تا 6000/5 برای هر فاز به‌صورت مستقل
• پورت RS485 با پروتکل Modbus RTU
• حفظ اطلاعات در قطع برق

مشخصات فنی (خلاصه)

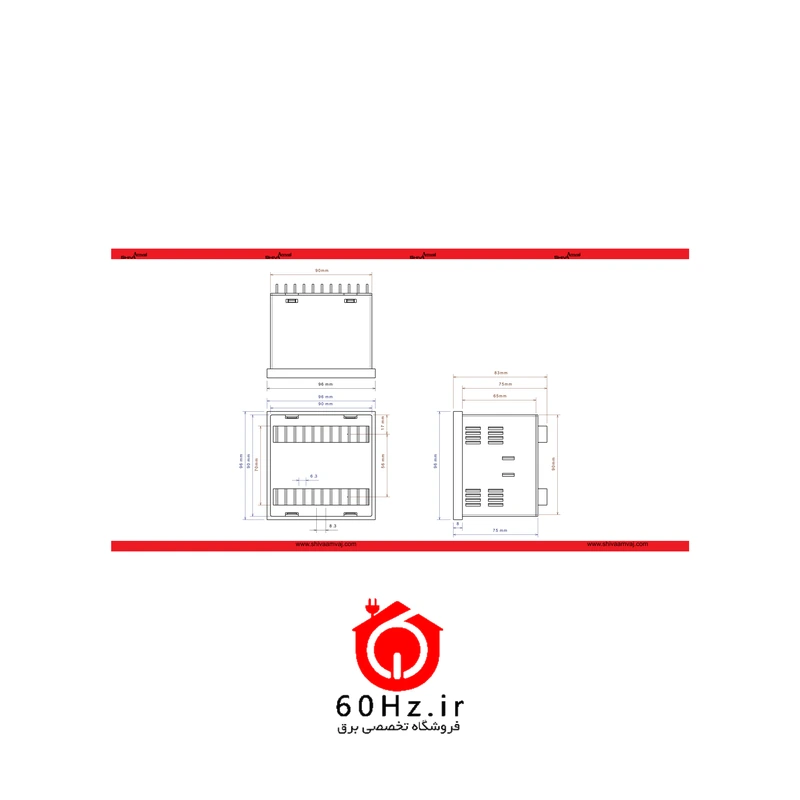

• ابعاد (میلی‌متر): 96×90×75
• درجه حفاظت: IP30
• ولتاژ تغذیه: 160-250VAC/ PH(R,S,T)-N /50-60 Hz
• ولتاژ ورودی: 300-500VAC/3PH/50-60Hz
• CT قابل تنظیم: 5/5-6000/5

جدول کامل مشخصات در تب «مشخصات فنی» و کاتالوگ سازنده در تب «کاتالوگ» آمده است.

راهنمای انتخاب

اگر ارتباط RS485 لازم نیست، سوپر ولت‌آمپرمتر 96B یا 71 را ببینید.

نکات نصب و ایمنی

• روی درب تابلو با برش 91×91 میلی‌متر نصب می‌شود.
• هنگام جدا کردن دستگاه، ثانویهٔ CTها را اتصال کوتاه کنید؛ مدار ثانویهٔ CT نباید باز بماند.
• اتصال‌ها را دقیقاً مطابق نقشهٔ چاپ‌شده روی بدنه یا کاتالوگ دستگاه انجام دهید.
• پیش از هر سیم‌کشی برق تابلو را قطع کنید و نصب را به برق‌کار دارای صلاحیت بسپارید.
